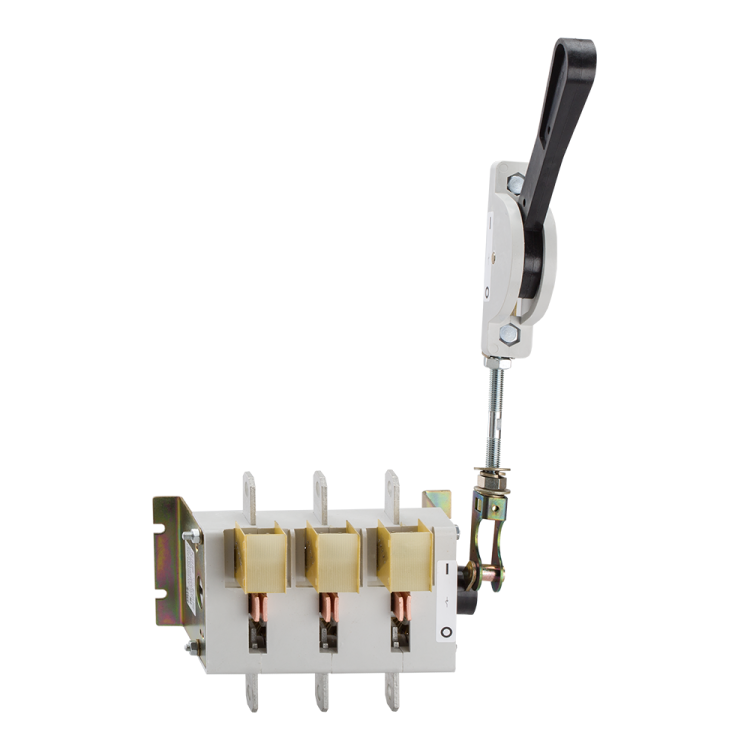

Рубильник ВР32-31 А31240 100А УХЛ3 КЭАЗ 103375

Выключатель-разъединитель ВР32-31-А31240-100А-УХЛ3 от КЭАЗ - трёхполюсное устройство для безопасного отключения нагрузки в распределительных щитах. Он сочетает функции разъединителя и выключателя, обеспечивает механическую изоляцию цепи и подходит для частых операций в условиях промышленного оборудования.

Назначение и область применения

Выключатель-разъединитель ВР32-31-А31240-100А-УХЛ3 предназначен для ручного отключения и включения электрической цепи под нагрузкой, а также для создания видимого разрыва в цепи при обслуживании. Устройство применяется в системах распределения энергии переменного и постоянного тока, где требуется надёжное и однозначное отключение питания. Подходит для использования в качестве сервисного, аварийного и предохранительного выключателя.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 100 А
• Номинальное напряжение изоляции: 660 В
• Условный ток короткого замыкания: 8 кА
• Номинальная мощность (AC-3, 400 В): 40 кВт
• Частота: 50 / 60 Гц
• Род тока: Переменный и постоянный
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри корпуса
• Максимальное сечение кабеля: 50 мм2
• Тип подключения: Винтовые зажимы
• Конструкция: Стационарная, с рычажной рукояткой
• Габаритные размеры: 72,5 × 117 × 176,5 мм
• Способ монтажа: На монтажную плату
• Наличие дугогасительной камеры: Да - позволяет отключать нагрузку без повреждения контактов
• Одно направление открывания: Рукоятка перемещается только в одном направлении

Совместимость и монтаж

Выключатель-разъединитель ВР32-31-А31240-100А-УХЛ3 рассчитан на фронтальный монтаж в распределительном щите. Монтаж осуществляется через отверстия в монтажной плате - устройство крепится болтами. Для подключения используются винтовые зажимы, совместимые с кабелями до 50 мм2. Убедитесь, что ширина щита позволяет разместить габариты 72,5×117 мм. Нельзя использовать вне закрытого корпуса - степень защиты IP00 исключает работу на открытом воздухе или в пыльных средах без дополнительной защиты.

Безопасность и стандарты

Выключатель-разъединитель ВР32-31-А31240-100А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-036-05758109-2006. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при техобслуживании. Может использоваться как устройство аварийной остановки согласно нормам промышленной безопасности. Дугогасительная камера снижает риск возгорания при отключении нагрузки.

Преимущества

• Интегрированная дугогасительная камера - позволяет отключать нагрузку даже при высоких токах без быстрого износа контактов
• Фиксированная рычажная рукоятка - исключает случайное переключение, обеспечивает четкую визуальную индикацию положения
• Поддержка переменного и постоянного тока - универсальное применение в различных типах систем
• Совместимость со стандартными щитами - легко интегрируется в существующие решения
• Высокая коммутационная способность (8 кА) - выдерживает кратковременные перегрузки и короткие замыкания

Ограничения применения

• Не предназначено для установки на открытом воздухе - степень защиты IP00 требует герметичного корпуса
• Запрещён монтаж в местах с постоянным попаданием воды, масла или проводящей пыли
• Не используется как автоматический выключатель - требует ручного управления
• Ограниченная частота операций: рекомендовано не более 10–15 включений/выключений в час для длительной службы
• Не имеет встроенной защиты от перегрузки - необходимо использование дополнительных аппаратов (например, автоматических выключателей)

Примеры использования

• Отключение питания станков перед техническим обслуживанием
• Авторазмыкание цепи при аварийной остановке конвейерной линии
• Разъединение секций распределительного щита для ремонта
• Коммутирование силовой цепи сварочного аппарата
• Обесточивание насосных групп в системах водоснабжения

Практические советы

• При монтаже используйте кабели с сечением не более 50 мм2 - большие жилы не войдут в зажимы
• Проверьте соответствие посадочных отверстий в щите - габариты 72,5×117 мм должны точно совпадать
• Не затягивайте винты слишком сильно - это может повредить изоляционные детали
• При работе в холодных условиях (УХЛ3) проверяйте пластиковую часть рукоятки на хрупкость перед первым включением
• Для удобства обслуживания устанавливайте рядом с выключателем-разъединителем ВР32-31-А31240-100А-УХЛ3 сигнализацию положения («вкл/выкл»)
• Не заменяйте этот аппарат на обычный рубильник - он не рассчитан на отключение под нагрузкой
