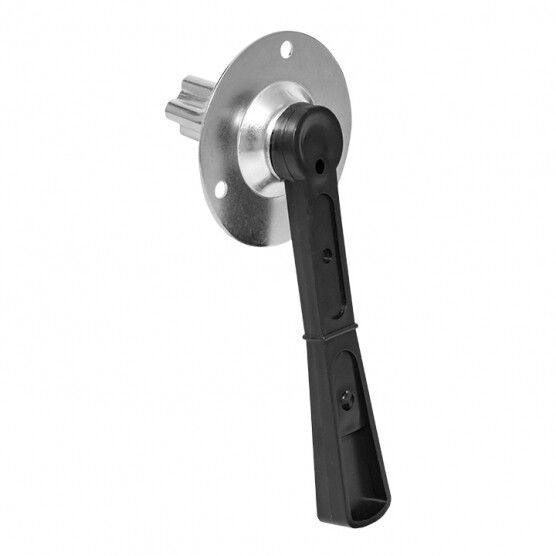

Рукоятка боковая смещённая для ВР32У-31/35 MAXima EKF | uvr32-h-250

Рукоятка боковая смещенная для ВР32У-31/35 от EKF - элемент управления для выносной установки выключателей-разъединителей серии ВР32У. Артикул uvr32-h-250 обеспечивает удобное и безопасное управление издалека, особенно когда сам аппарат установлен в труднодоступном месте.

Назначение и область применения

Рукоятка боковая смещенная для ВР32У-31/35 используется для удалённого ручного управления выключателями-разъединителями серии ВР32У. Подходит для моделей на 100 А и 250 А с одним или двумя направлениями коммутации. Применяется там, где необходимо вынести орган управления за пределы щита или зоны высокого напряжения - например, на стену рядом с оборудованием или в операторскую зону.

Технические характеристики

• Тип: рукоятка боковая смещённая
• Цвет: черный
• Оснащена осью - позволяет поворачивать рукоятку вокруг своей оси для точного совпадения с положением контактов
• Имеет переходник - упрощает крепление к штоку выключателя без доработок
• Гарантийный срок: 36 месяцев
• Совместима с выключателями-разъединителями ВР32У-31В31250, ВР32У-31В71250 (100 А), ВР32У-35В31250, ВР32У-35В71250 (250 А)

Совместимость и монтаж

Рукоятка боковая смещенная для ВР32У-31/35 устанавливается на выключатели-разъединители серии ВР32У через встроенный переходник. Монтаж выполняется после фиксации самого выключателя в распределительном устройстве. Переходник точно соответствует форме выходного штока, поэтому не требует регулировки. Установка возможна только на устройства с механическим приводом, указанными в совместимости. Нельзя использовать с другими сериями, даже если они внешне похожи.

Преимущества

• Смещенное расположение рукоятки снижает риск случайного задевания во время работы оборудования
• Наличие оси обеспечивает плавный ход и точную передачу усилия - меньше износа механизма
• Переходник исключает необходимость самостоятельной адаптации - экономит время при замене
• Чёрный цвет улучшает контрастность и видимость положений “ВКЛ” / “ОТКЛ”

Ограничения применения

• Не предназначен для автоматических систем - работает только вручную
• Поддерживает только постоянный ток до 690 В и частоту 50 Гц - нельзя применять в сетях с другой частотой или повышенным напряжением
• Не рассчитана на работу в условиях взрывоопасной среды или сильной коррозии - не имеет специальной защиты IP выше базового уровня
• Только для выключателей ВР32У указанной комплектации; несовместима с ВР32У других версий (например, с внутренним приводом)

Примеры использования

• На промышленных конвейерах - рукоятка смонтирована на стене рядом с лентой, чтобы оператор мог отключить питание без доступа к щиту
• В насосных станциях - для быстрого отключения насоса при аварии, когда щит находится в другом помещении
• На станках с ЧПУ - рукоятка вынесена в зону обслуживания, чтобы персонал мог остановить оборудование без приближения к опасной зоне

Практические советы

• Перед установкой проверьте, что шток выключателя ВР32У имеет правильный диаметр и форму - переходник в комплекте рассчитан именно на эти модели
• При монтаже не затягивайте крепёж слишком сильно - это может деформировать пластиковую часть переходника
• Регулярно проверяйте свободный ход рукоятки - если чувствуется заклинивание, возможно, требуется смазка штока, а не рукоятки
• При замене старой рукоятки сохраните оригинальный переходник - он не подлежит замене на сторонние аналоги
• Для многократного использования в условиях вибрации рекомендуется дополнительно зафиксировать корпус рукоятки с помощью хомута или кронштейна
