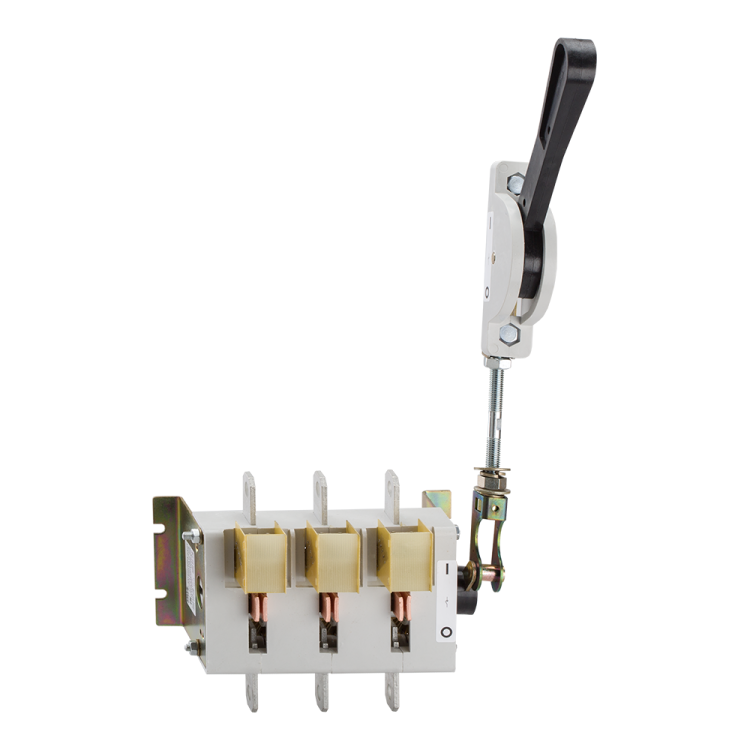

Рубильник ВР32-35 А31240 250А УХЛ3 КЭАЗ 103378

Выключатель-разъединитель ВР32-35-А31240-250А-УХЛ3 от КЭАЗ — это трёхполюсный рубильник с номинальным током 250 А, предназначенный для безопасного отключения цепей в распределительных щитах. Он сочетает функции сервисного, аварийного и предохранительного выключателя, что делает его универсальным решением для промышленных объектов. Модель выполнена в климатическом исполнении УХЛ3 и соответствует требованиям ГОСТ Р 50030.3.

Назначение и область применения

Выключатель-разъединитель ВР32-35-А31240-250А-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой и создания видимого разрыва в сети. Это необходимо при обслуживании оборудования, ремонте или аварийной остановке. Применяется в промышленных распределительных щитах, на станках, конвейерах, насосных станциях и других системах с переменным током до 660 В и частотой 50/60 Гц. Подходит как для постоянного, так и для переменного тока.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение изоляции: 660 В
• Условный ток короткого замыкания: 14 кА
• Номинальная мощность (AC-3, 400 В): 100 кВт
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C и повышенной влажности
• Степень защиты: IP00 — без защиты от внешних воздействий, требует установки внутри корпуса
• Максимальное сечение кабеля: 150 мм²
• Тип подключения: винтовые зажимы
• Тип рукоятки: рычажный механизм с несъемной рукояткой
• Габаритные размеры: 186×164×79 мм
• Род тока: переменный / постоянный
• Частота: 50/60 Гц
• Наличие дугогасительной камеры: есть — обеспечивает гашение дуги при отключении под нагрузкой
• Способ монтажа: монтажная плата

Совместимость и монтаж

Выключатель-разъединитель ВР32-35-А31240-250А-УХЛ3 предназначен для фронтального монтажа на монтажную плату внутри распределительного щита. Для установки требуется отверстие размером не менее 164×186 мм. Винтовые зажимы позволяют подключить кабели сечением до 150 мм². Обязательно соблюдайте посадочные размеры и используйте только подходящие шины или кабели. Устройство не имеет клемм для проводов меньшего сечения — перегрузка контактной группы недопустима.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 50030.3 и техническим условиям ТУ3424-036-05758109-2006. Наличие дугогасительной камеры снижает риск возгорания при отключении под нагрузкой. Выключатель-разъединитель ВР32-35-А31240-250А-УХЛ3 признан пригодным для использования в качестве аварийного, сервисного и предохранительного выключателя, что позволяет применять его в соответствии с нормами безопасности промышленных установок. Однако из-за степени защиты IP00 он не защищён от пыли, влаги и случайного прикосновения — поэтому обязательно монтируйте его внутрь закрытого щита.

Преимущества

• Универсальность: один прибор выполняет три функции — сервисное отключение, аварийная остановка и предохранительное отключение
• Надёжное гашение дуги благодаря встроенной камере — повышает срок службы и безопасность
• Устойчивость к климатическим условиям: исполнение УХЛ3 позволяет использовать в холодных и влажных помещениях
• Простота механической конструкции — минимум отказов, высокая ремонтопригодность
• Совместимость со стандартными распределительными щитами — легко интегрируется в существующую схему

Ограничения применения

• Не допускается установка вне закрытых корпусов — степень защиты IP00 исключает использование на открытых площадках
• Запрещено отключать ток выше 250 А — возможна сварка контактов и выход из строя
• Не предназначен для частого оперативного включения/выключения — рассчитан на редкие коммутации (не более 1–2 раз в день)
• Не поддерживает автоматизацию — управление только вручную через рычаг
• Не совместим с модульными DIN-рейками — требует жесткого крепления на монтажную плиту

Примеры использования

• Отключение питания станка перед техобслуживанием
• Автоматическая остановка конвейера при аварии
• Физический разрыв цепи перед работой на силовой части электрощита
• Разъединение входного кабеля в распределительном пункте промзоны
• Обеспечение безопасности при плановых отключениях в цехах с высокими токами

Практические советы

• При монтаже проверьте соответствие сечения кабеля — максимум 150 мм². Более толстый кабель не войдёт в зажимы.
• Используйте только качественные болты и затягивайте с усилием, указанным в руководстве — слабый контакт вызывает нагрев.
• Не устанавливайте рядом с источниками тепла — перегрев снижает надёжность изоляции.
• Проверяйте состояние контактов каждые 6–12 месяцев — особенно при работе с большими токами.
• При замене старого выключателя-разъединителя убедитесь, что новый имеет аналогичные габариты и тип подключения — модель ВР32-35-А31240-250А-УХЛ3 от КЭАЗ является прямым аналогом многих зарубежных решений.
