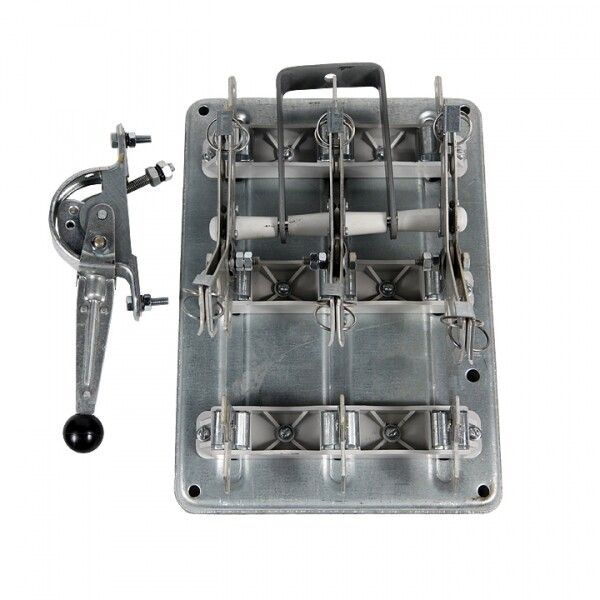

Разъединитель ПЦ-2 250А центральный привод, без ППН EKF PROxima - pc-250

Разъединитель ПЦ-2 250А центральный привод, без ППН от EKF - трёхполюсный выключатель-разъединитель нагрузки с рычажным управлением, предназначен для безопасного отключения цепей без нагрузки в системах распределения электроэнергии. Применяется в промышленных щитах, где требуется визуально подтверждённый разрыв цепи. Артикул pc-250 из серии Proxima соответствует требованиям ГОСТ Р 50030.3-2012.

Назначение и область применения

Разъединитель ПЦ-2 250А используется исключительно для отключения электрической цепи при отсутствии тока нагрузки - то есть после отключения автоматического выключателя или контактора. Он не предназначен для коммутации рабочего тока. Его основная задача - обеспечить визуальный разрыв цепи для проведения работ по обслуживанию, ремонту или проверке оборудования. Подходит для установки в силовые шкафы, распределительные пункты, на входе в оборудование: станки, насосы, конвейеры, системы вентиляции.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (частота 50/60 Гц); допускается работа при 220 В постоянного тока
• Номинальный ток: 250 А
• Количество полюсов: 3
• Условный ток короткого замыкания: 14 кА - способен выдерживать кратковременные перегрузки при КЗ до этого значения
• Номинальная мощность (AC-23): 125 кВт - максимальная активная мощность, которую можно отключать при условии предварительного отключения нагрузки
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых корпусов
• Максимальное сечение кабеля: 120 мм2 - позволяет подключать крупные медные жилы
• Тип присоединения: болтовое - зажимы фиксируются гайками, обеспечивают надёжный контакт
• Тип рукоятки: рычаг поворотный - удобен для ручного управления, имеет четкую фиксацию положений “ВКЛ” / “ОТКЛ”
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости (в защищённом помещении)
• Конструкция: стационарная - монтируется на плату или раму, не является модульным устройством
• Способ монтажа: монтажная плата - крепится через отверстия на металлическом основании
• Нормативный документ: ГОСТ Р 50030.3-2012

Совместимость и монтаж

Разъединитель ПЦ-2 250А совместим с любыми шкафами и панелями, имеющими достаточные габариты для установки стационарного аппарата. Для монтажа необходима прочная металлическая плита толщиной не менее 2 мм. Болтовые зажимы позволяют подключать кабель сечением до 120 мм2 - используйте наконечники НШВИ или НШВ для лучшего контакта. Обязательно соблюдайте порядок подключения: фазы L1, L2, L3 должны быть подсоединены строго согласно маркировке на корпусе. Центральный привод обеспечивает одновременное отключение всех трёх полюсов - это гарантирует равномерную коммутацию и снижает риск дугового пробоя.

Безопасность и стандарты

Разъединитель ПЦ-2 250А сертифицирован по ГОСТ Р 50030.3-2012, что подтверждает соответствие требованиям безопасности для аппаратов низкого напряжения. Конструкция предусматривает видимый разрыв контактов - оператор может визуально убедиться, что цепь разомкнута. Это обязательное требование для работ по техобслуживанию. Отсутствие ППН (пускателя или защиты) делает устройство чисто механическим - он не защищает от перегрузок или КЗ, поэтому обязательно должен использоваться в паре с автоматическим выключателем.

Преимущества

• Визуальное определение состояния цепи - размыкание контактов хорошо заметно даже при слабом освещении
• Надёжная контактная система ножевого типа - минимизирует нагрев при длительной работе на номинальном токе
• Центральный привод - все три полюса отключаются синхронно, исключается перекос
• Устойчивость к высоким токам КЗ - 14 кА обеспечивают безопасность при аварийных режимах
• Совместимость с широким спектром кабелей - до 120 мм2, что актуально для мощных потребителей

Ограничения применения

• Не применяется для включения/отключения под нагрузкой - это вызывает дугу, повреждает контакты и опасно для персонала
• IP00 - нельзя использовать вне герметичных шкафов, в сырых, пыльных или открытых помещениях
• Не имеет встроенной защиты - всегда нужна внешняя автоматика (например, автоматический выключатель)
• Требует свободного доступа для ручного управления - не подходит для удалённого или автоматизированного управления
• Не рекомендован для частых операций - предназначен для редкого отключения (раз в месяц или реже)

Примеры использования

• Главная точка отключения питания на входе в станок ЧПУ
• Разъединитель перед преобразователем частоты в системе вентиляции
• Отключающее устройство перед группой насосов в водопроводной станции
• Элемент ввода в распределительный щит промышленного цеха

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля не превышало 120 мм2 - иначе невозможно плотно затянуть зажимы
• Обязательно используйте наконечники на концах кабелей - они предотвращают деформацию жил и улучшают контакт
• Установите разъединитель рядом с автоматом - так проще соблюдать последовательность: сначала отключаем автомат, потом разъединитель
• На корпусе разъединителя ПЦ-2 250А нанесена маркировка полюсов - следите, чтобы фазы были подключены правильно
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах или частых отключениях
• Не используйте этот разъединитель вместо рубильника - он не рассчитан на частые коммутации
