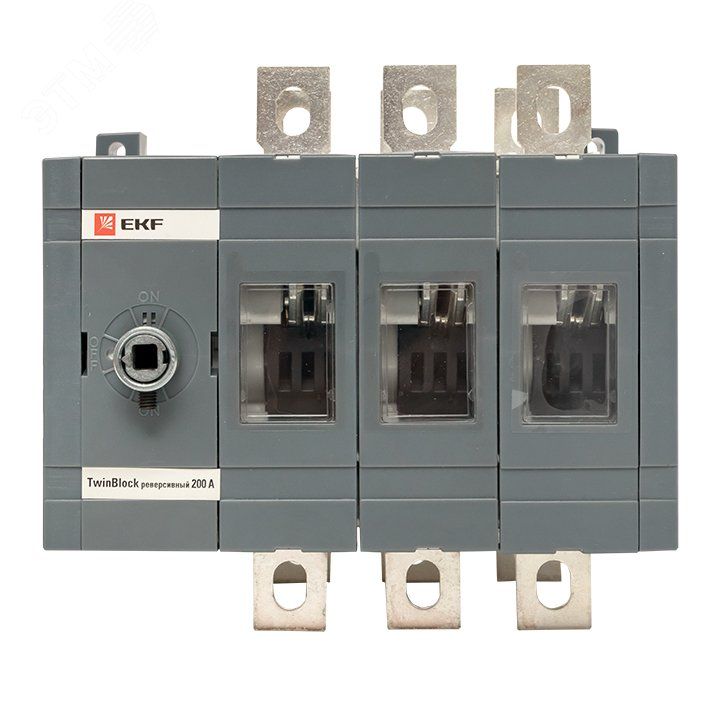

Рубильник 200A 3P реверсивный без рукоятки управления TwinBlock EKF | tb-s-200-3p-rev

Рубильник 200 ампер 3 полюса реверсивный без рукоятки управления TwinBlock — это стационарный выключатель-разъединитель для коммутации и отключения трёхфазных цепей до 690 В, предназначен для переключения между основным и резервным источником питания. Модель из серии TwinBlock от EKF подходит для систем с высокими пусковыми токами, таких как промышленные двигатели, и устанавливается на монтажную плату без внешней рукоятки.

Назначение и область применения

Рубильник 200 ампер 3 полюса реверсивный без рукоятки управления TwinBlock используется как главный выключатель в распределительных щитах. Его основная функция — безопасное переключение нагрузки между двумя источниками электроэнергии с полным разрывом цепи. Подходит для систем, где требуется автономное питание: резервирование генераторов, двухсетевые системы, насосные станции, конвейеры, компрессоры и другие объекты с индуктивными нагрузками.

Технические характеристики

• Номинальный ток: 200 А
• Номинальное напряжение: 400–690 В переменного тока, 50/60 Гц
• Количество полюсов: 3
• Условный ток короткого замыкания: 32 кА
• Номинальная мощность при 400 В (AC-23): 99 кВт
• Степень защиты: IP20 — защищён от доступа пальцев, но не от пыли и воды
• Максимальное сечение кабеля: 95 мм²
• Тип присоединения: болтовое
• Конструкция: стационарная, без рукоятки управления
• Способ монтажа: на монтажную плату
• Климатическое исполнение: УХЛ3 — для работы в помещениях с умеренным и холодным климатом, без конденсации
• Цвет корпуса: черный
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Рубильник 200 ампер 3 полюса реверсивный без рукоятки управления TwinBlock устанавливается на специализированную монтажную плату, совместимую с серийной конструкцией TwinBlock. Болтовое соединение позволяет надёжно закрепить кабели сечением до 95 мм². Для подключения используются стандартные клеммы — провода фиксируются винтами, без необходимости в дополнительных адаптерах. Отсутствие рукоятки требует внешнего привода или механизма управления — устройство рассчитано на интеграцию в автоматизированные системы или панели с дистанционным управлением.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-2012 и МЭК 60947.3-2008, что гарантирует безопасность при работе с токами до 32 кА. Наличие механической блокировки предотвращает одновременное замыкание обоих источников питания. Индикация положений (I-0-II) обеспечивает визуальный контроль состояния переключателя. IP20 не обеспечивает защиту от пыли и брызг — применение допускается только внутри закрытых щитов.

Преимущества

• Реверсивное исполнение позволяет переключать нагрузку между двумя источниками без потери питания — идеально для бесперебойных систем
• Высокая коммутационная способность (32 кА) обеспечивает надёжность при КЗ
• Поддержка больших сечений кабелей (до 95 мм²) снижает риск нагрева и потерь
• Серия TwinBlock стандартизована — легко заменяется аналогичными моделями в рамках одной линейки
• Механизм с блокировкой исключает ошибочное включение обоих входов одновременно

Ограничения применения

• Не предназначен для ручного оперирования — отсутствует рукоятка; требует внешнего привода
• IP20 запрещает использование во влажных, пыльных или открытых зонах
• Не работает как автоматический выключатель — не имеет тепловой или электромагнитной защиты
• Климатическое исполнение УХЛ3 ограничивает применение в условиях повышенной влажности, конденсации или температур ниже -25 °C
• Не поддерживает дистанционное управление без дополнительных элементов (например, электропривода)

Примеры использования

• Переключение питания промышленного станка с основной сети на дизель-генератор при отключении электроэнергии
• Резервирование питания конвейерной линии в пищевой промышленности
• Обеспечение бесперебойного режима работы насосной станции в системе водоснабжения
• Интеграция в шкафы автоматического ввода резерва (АВР) с контроллером и электроприводом

Практические советы

• При монтаже проверьте соответствие посадочных отверстий на монтажной плате — серия TwinBlock имеет жесткий форм-фактор
• Используйте кабели сечением не более 95 мм² — превышение вызывает перегрев и повреждение клемм
• Для ручного управления установите внешний поворотный рычаг или электропривод, совместимый с типом контакта
• Не используйте в местах с возможностью попадания влаги — даже капли на корпус могут вызвать коррозию контактов
• Проверяйте положение переключателя перед включением — индикация I-0-II должна быть видна через окно корпуса
• При замене убедитесь, что новый рубильник 200 ампер 3 полюса реверсивный без рукоятки управления TwinBlock имеет ту же номинальную мощность и класс IK
