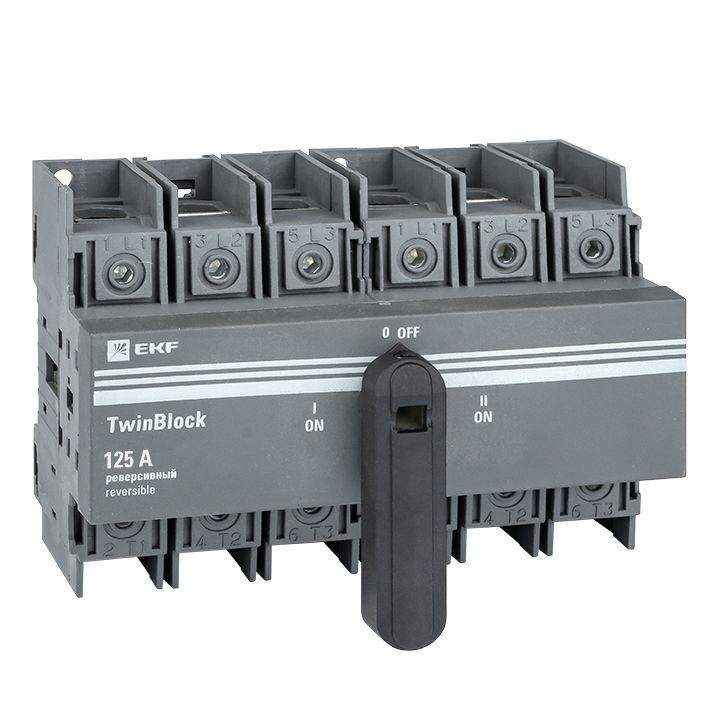

Рубильник 125A 3P реверсивный c рукояткой для прямой установки TwinBlock | tb-s-125-3p-rev EKF

Рубильник EKF TB-S-125-3P-REV - трёхполюсный реверсивный выключатель-разъединитель на 125 А, предназначен для безопасного отключения и переключения электрических цепей в системах распределения энергии, особенно там, где требуется аварийная остановка или переход на резервный источник питания.

Назначение и область применения

Рубильник EKF TB-S-125-3P-REV используется для ручного отключения и переключения трёхфазных цепей с возможностью перевода нагрузки с одного источника питания на другой. Подходит для установки в щитах распределения электроэнергии на объектах промышленного и коммерческого назначения. Применяется как главный выключатель, сервисный разъединитель и средство аварийной остановки. Особенно эффективен там, где есть необходимость в переключении под нагрузкой - например, при работе с двигателями, конвейерами, насосными станциями или резервными генераторами.

Технические характеристики

• Номинальный ток: 125 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (рабочее), до 690 В (максимальное)
• Условный ток короткого замыкания (Icu): 16,5 кА
• Кратковременно выдерживаемый ток: 2,5 кА
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип переключения: реверсивный (позиции I–0–II, визуальная индикация состояния)
• Метод присоединения: винтовые зажимы для проводов
• Способ монтажа: крепление на DIN-рейку
• Конструкция: компактное устройство в изолирующем корпусе
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Рубильник EKF TB-S-125-3P-REV устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения фазных проводов используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 50 мм2. Устройство совместимо с другими элементами серии TwinBlock, что позволяет собирать модульные щиты. Монтаж допускается только в закрытых помещениях с контролируемой температурой и отсутствием агрессивной среды. Напряжение сети должно соответствовать 400 В переменного тока частотой 50/60 Гц.

Безопасность и стандарты

Рубильник соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция обеспечивает механическую блокировку, предотвращающую одновременное включение обоих источников питания. Индикатор положения (I–0–II) позволяет визуально определить состояние аппарата. Отключение происходит с видимым разрывом цепи - обязательное требование для сервисного и аварийного отключения по нормам безопасности.

Преимущества

• Реверсивный механизм с позицией “0” гарантирует полное отключение перед переключением - исключает риск параллельного подключения двух источников
• Высокая коммутационная способность (16,5 кА) позволяет надёжно отключать цепи при КЗ, даже при больших пусковых токах двигателей
• Компактный корпус с DIN-креплением экономит место в шкафу и ускоряет сборку
• Изоляционный корпус снижает риск случайного прикосновения к токоведущим частям
• Подходит для работы в условиях частых переключений - например, при тестировании резервных линий

Ограничения применения

• Не предназначен для эксплуатации во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает защиту от жидкости и пыли
• Отсутствие вспомогательных контактов не позволяет подключить сигнализацию или автоматическое управление - для этих задач потребуется внешнее оборудование
• Не рассчитан на частое включение/выключение под нагрузкой свыше 125 А - длительная работа при максимальном токе требует проверки нагрева контактов
• Не следует применять в сетях постоянного тока - только для переменного тока 50/60 Гц

Примеры использования

• Главный выключатель в распределительном щите промышленного оборудования
• Переключение между основным и резервным питанием на участках с критичной нагрузкой (например, системы вентиляции, насосы)
• Сервисный разъединитель перед проведением техобслуживания станков, конвейеров, сварочных аппаратов
• Автоматическая остановка при срабатывании аварийной кнопки в системе управления

Практические советы

• При монтаже используйте качественные кабели с правильным сечением - перегрузка вызывает перегрев контактов
• Обязательно проверьте визуальное положение рычага перед работой - позиция “0” должна быть точно выставлена
• Не применяйте силовые воздействия на рукоятку - она имеет механический ход, и её нельзя “прижимать” для лучшего контакта
• Для систем с частым переключением регулярно осматривайте контакты на наличие окисления или подгорания
• Если нужна сигнализация состояния, установите отдельный контактный модуль или реле контроля
• Убедитесь, что DIN-рейка надёжно закреплена - вибрации могут повредить крепление
