Рубильник 125A 3P c рукояткой управления для прямой установки TwinBlock | tb-125-3p-f EKF

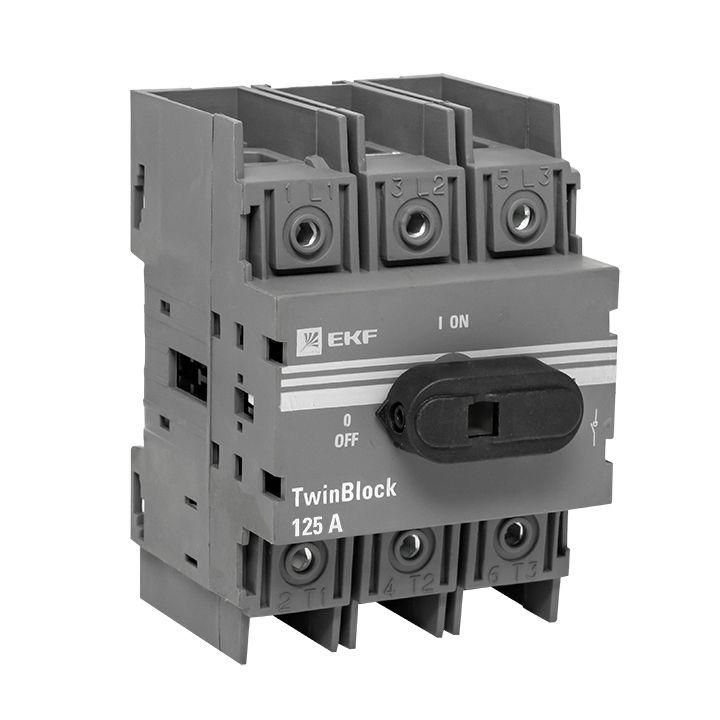

Рубильник 125A 3P с рукояткой управления для прямой установки TwinBlock EKF - это механический разъединитель для безопасного отключения трёхфазных цепей до 125 А в щитах на DIN-рейке. Модель TB-125-3P-F из серии TwinBlock EKF обеспечивает надёжную коммутацию и визуальное определение состояния цепи.

Назначение и область применения

Рубильник 125A 3P с рукояткой управления для прямой установки TwinBlock EKF используется для ручного отключения электрической цепи при обслуживании, ремонте или аварийных ситуациях. Он не предназначен для частых включений/выключений под нагрузкой - это функция автоматических выключателей. Применяется в распределительных щитах промышленного оборудования, системах освещения, насосных станциях, конвейерах и других объектах с трёхфазным питанием до 400 В.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который рубильник может проводить без перегрева;
• Номинальное напряжение: 400 В - рабочее напряжение переменного тока (частота 50–60 Гц);
• Количество полюсов: 3 - управление всеми фазами одновременно;
• Условный ток короткого замыкания: 16,5 кА - способность выдерживать кратковременный импульс КЗ без разрушения;
• Кратковременно выдерживаемый ток: 2,5 кА - длительностью до 1 секунды при условии, что защита сработает раньше;
• Монтаж: на DIN-рейку 35 мм - совместим с большинством стандартных шкафов;
• Степень защиты IP00 - нет защиты от пыли и воды; требуется установка внутри закрытого щита;
• Тип присоединения: винтовые зажимы - подходят для медных жил сечением до 50 мм2;
• Гарантия: 84 месяца - один из самых длинных сроков в классе аналогичных устройств;
• Рукоятка рычажного типа - позволяет легко визуально определить положение «вкл/выкл»;
• Конструкция: комплектное устройство в корпусе - готов к установке без сборки.

Совместимость и монтаж

Рубильник 125A 3P с рукояткой управления для прямой установки TwinBlock EKF устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте медные многожильные или одножильные провода сечением до 50 мм2. Зажимы рассчитаны на момент затяжки 2,5 Нм - переусердствовать нельзя, чтобы не повредить контакт. Устройство не имеет встроенной защиты от перегрузки - обязательно сочетайте его с автоматическим выключателем или предохранителем. Подключение четвёртого полюса невозможно - модель только 3P.

Безопасность и стандарты

Рубильник 125A 3P с рукояткой управления для прямой установки TwinBlock EKF соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Отсутствие степени защиты IP00 требует обязательной установки в защищённом электрошкафе. Работа с устройством допускается только после отключения питания и проверки отсутствия напряжения. Рукоятка имеет механическую блокировку в крайних положениях - исключает случайное перемещение.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать токи КЗ до 16,5 кА;
• Чёткая визуальная индикация положения - рычаг находится в горизонтальном положении при включении, вертикальном - при отключении;
• Долгий гарантийный срок - 84 месяца свидетельствуют о высокой надёжности конструкции;
• Простота монтажа - готовое изделие без необходимости сборки или регулировки;
• Совместимость с другими элементами серии TwinBlock - можно собирать модульные щиты одной серии.

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - риск возникновения дуги и быстрого износа контактов;
• IP00 - запрещено использовать вне закрытых щитов, даже в помещениях с повышенной влажностью;
• Нет возможности подключения нулевого провода - только три фазы;
• Не имеет встроенного теплового или электромагнитного расцепления - требует внешней защиты;
• Подходит только для переменного тока - не работает в сетях постоянного тока.

Примеры использования

• Главный входной рубильник в распределительном щите станка с трёхфазным двигателем;
• Отключающее устройство перед группой светильников в производственном помещении;
• Разъединитель для обслуживания системы кондиционирования в HVAC-шкафу;
• Изолирующий элемент перед частотным преобразователем для безопасности при ремонте.

Практические советы

• Перед установкой проверьте соответствие сечения проводов и момента затяжки винтов - это влияет на долговечность контакта;
• Обязательно используйте рубильник 125A 3P с рукояткой управления для прямой установки TwinBlock EKF только в паре с автоматом - он не защищает от перегрузки;
• При проектировании щита учтите свободное место вокруг устройства - необходим доступ для оператора и вентиляция;
• Не применяйте в условиях сильной вибрации без дополнительной фиксации - хотя конструкция прочная, удары могут вызвать самопроизвольное отключение;
• При замене старого рубильника - проверьте, что новый TB-125-3P-F точно соответствует по габаритам и расположению клемм.
