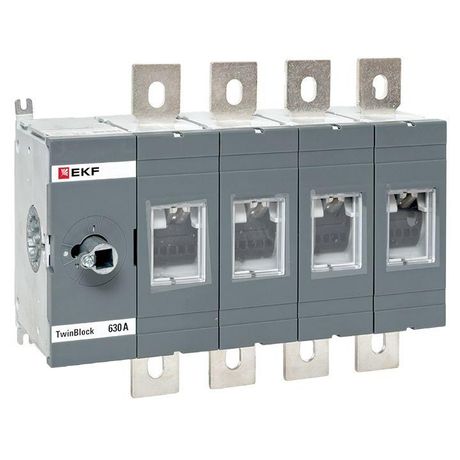

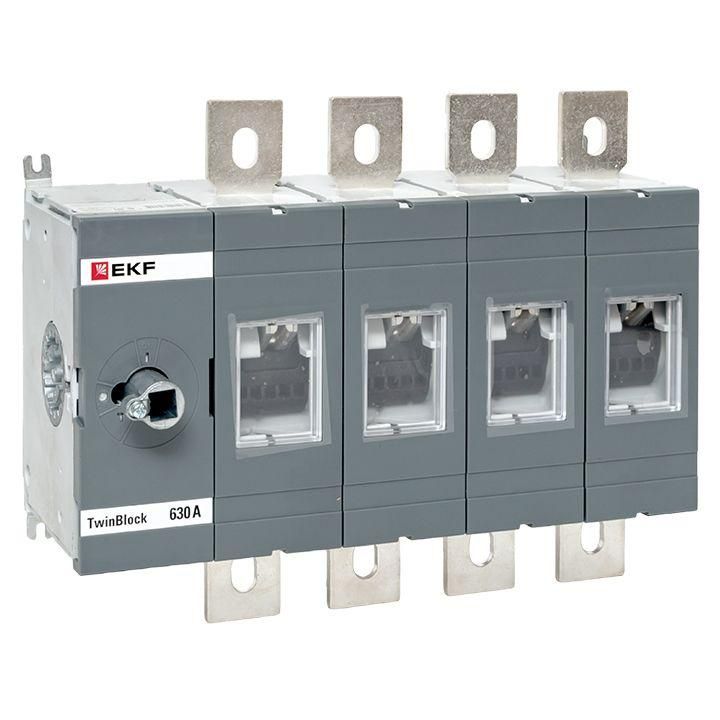

Рубильник 630A 4P без рукоятки управления TwinBlock | tb-s-630-4p EKF

Выключатель-разъединитель стационарный 4P 630A 690В 20кА IP00 TwinBlock EKF предназначен для безопасного отключения и коммутации мощных электрических цепей в распределительных щитах. Этот аппарат из серии TwinBlock EKF обеспечивает механическую изоляцию цепи при обслуживании и ремонте, не рассчитан на частые включения под нагрузкой.

Назначение и область применения

Выключатель-разъединитель стационарный 4P 630A 690В 20кА IP00 TwinBlock EKF используется исключительно для ручного отключения электрической цепи без нагрузки - то есть после отключения автоматического выключателя или предохранителей. Он применяется в системах распределения электроэнергии для создания видимого воздушного зазора, что необходимо при плановых работах, техобслуживании или аварийном отключении. Подходит для установки в промышленные распределительные щиты, где требуется надёжная изоляция четырёхпроводной сети - например, на входе в цеховые шины, у крупных двигателей или преобразователей частоты.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (частота 50/60 Гц)
• Номинальный ток: 630 А - максимальный постоянный ток, который устройство может проводить без перегрева
• Количество полюсов: 4 - позволяет отключать все фазы и ноль одновременно
• Условный ток короткого замыкания: 20 кА - способность выдерживать кратковременный ток КЗ без разрушения
• Кратковременно выдерживаемый ток: 20 кА - совпадает с условным током КЗ, указывает на термическую и электродинамическую стойкость
• Степень защиты: IP00 - нет защиты от внешних воздействий; корпус открытый, работает только внутри закрытых щитов
• Тип подключения: болтовое - провода крепятся гайками на клеммах, требует точного момента затяжки
• Рукоятка управления: поворотный рычаг - обеспечивает наглядную визуальную индикацию положения «ВКЛ» / «ОТКЛ»
• Способ монтажа: на монтажную плату - крепится через отверстия на основании, не имеет DIN-рейки
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию состояния или блокировки

Совместимость и монтаж

Выключатель-разъединитель стационарный 4P 630A 690В 20кА IP00 TwinBlock EKF монтируется на металлическую монтажную плиту внутри распределительного щита. Для установки нужны четыре отверстия под крепёжные болты - они соответствуют габаритам аппарата. Болтовое подключение требует подготовки жил с подходящими наконечниками (например, НШВИ или НКИ). Убедитесь, что площадь сечения проводника соответствует рекомендациям производителя - обычно 16–120 мм2. Монтаж допускается только в защищённых помещениях, где исключено попадание пыли, влаги или сторонних предметов внутрь аппарата.

Безопасность и стандарты

Выключатель-разъединитель стационарный 4P 630A 690В 20кА IP00 TwinBlock EKF соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для устройств отключения без нагрузки. Его конструкция гарантирует механическую целостность при токе КЗ до 20 кА. Однако из-за степени защиты IP00 он не может использоваться вне герметичных щитов - применение на открытом воздухе или в сырых помещениях запрещено.

Преимущества

• Чёткая визуальная индикация положения рычага - легко определить, отключена ли цепь
• Высокая коммутационная стойкость - способен выдерживать ток КЗ 20 кА без выхода из строя
• Унифицированная конструкция серии TwinBlock - совместим с другими компонентами EKF для сборки щитов
• Надёжное болтовое соединение - минимизирует риск нагрева при длительной работе на 630 А
• Поддержка четырёхполюсного исполнения - удобно для сетей TN-S и TT с отдельным нулевым проводником

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - возможна эрозия контактов и отказ
• IP00 - нельзя использовать вне закрытых щитов, даже в помещении с высокой запылённостью
• Отсутствие вспомогательных контактов - невозможно реализовать удалённую сигнализацию состояния или интерлок
• Нет DIN-рейки - требует дополнительной монтажной платы, усложняет сборку щитов
• Не имеет функции автоматического отключения - всегда нужен автоматический выключатель перед ним

Примеры использования

• Главный рубильник на входе в промышленный распределительный щит цеха
• Отключающее устройство перед частотным преобразователем мощностью более 300 кВт
• Разъединитель для обслуживания группы электродвигателей 400 В
• Точка отключения питания в системе UPS при плановых работах

Практические советы

• Перед монтажом проверьте момент затяжки болтов - используйте динамометрический ключ, чтобы избежать перетяга или слабого контакта
• Обязательно устанавливайте этот выключатель-разъединитель стационарный 4P 630A 690В 20кА IP00 TwinBlock EKF только после автомата или предохранителя - он не защищает от перегрузок
• При сборке щита оставьте свободное пространство вокруг аппарата - для доступа к рычагу и клеммам во время обслуживания
• Не используйте его вместо автоматического выключателя - он не отключается при КЗ или перегрузке
• Проверяйте состояние контактов каждые 1–2 года - особенно при работе на пределе 630 А
