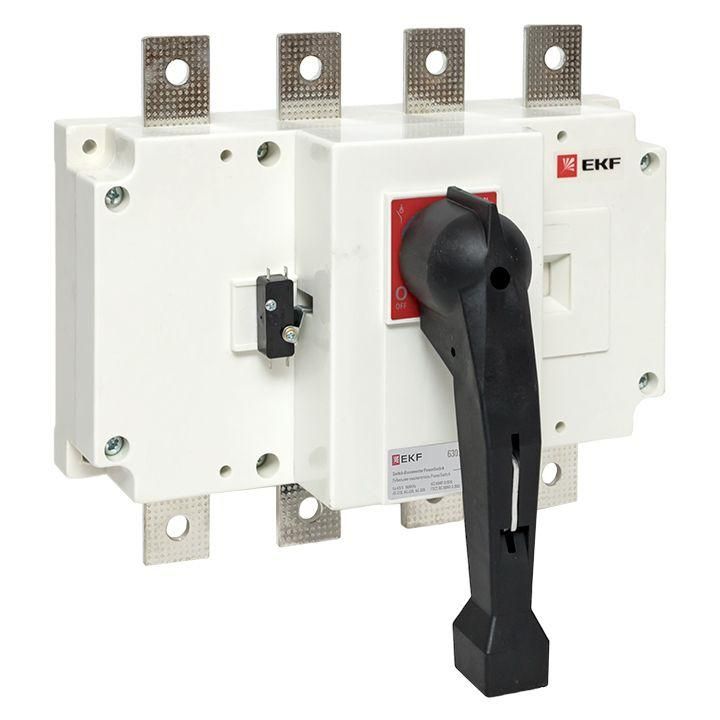

Рубильник-выключатель 630A 4P c рукояткой управления для прямой установки PowerSwitch | psds-630-4 EKF

Рубильник-выключатель 4P 630A с рукояткой управления для прямой установки 690В 40кА от EKF предназначен для ручного отключения и включения нагрузки в трёхфазных сетях до 690 В. Артикул PSDS-630-4 используется там, где требуется надёжное механическое разъединение цепи без автоматической защиты — например, в распределительных щитах промышленных объектов.

Назначение и область применения

Этот рубильник-выключатель применяется для ручного отключения и включения токов нагрузки в трёхфазных сетях переменного тока 50 Гц. Он не предназначен для автоматического отключения при перегрузках или КЗ — функция защиты должна обеспечиваться внешними аппаратами (например, автоматическими выключателями). Подходит для установки в распределительные щиты на промышленных предприятиях, в цехах, на насосных станциях, в системах конвейеров и других местах, где нужна чёткая визуальная изоляция цепи перед обслуживанием.

Технические характеристики

• Номинальное напряжение: 690 В — работает в высоковольтных трёхфазных сетях, включая системы с линейным напряжением до 690 В.
• Номинальный ток: 630 А — способен коммутировать постоянные токи нагрузки до этого значения.
• Количество полюсов: 4 — управляет всеми тремя фазами и нулевым проводом одновременно.
• Условный ток короткого замыкания: 40 кА — выдерживает кратковременные токи КЗ до этой величины без разрушения, но не отключает их автоматически.
• Кратковременно выдерживаемый ток: 25 кА — максимальный ток, который может проходить через контакты в течение времени срабатывания защитного аппарата.
• Тип рукоятки: поворотный рычаг — обеспечивает чёткий визуальный контроль положения (включено/отключено).
• С блокировкой: да — рукоятка фиксируется в положении «отключено», предотвращая случайное включение.
• Способ монтажа: монтажная плата — устанавливается на DIN-рейку или жёсткую плату внутри шкафа.
• Тип присоединения: болтовое — провода крепятся с помощью винтов, требует точного момента затяжки.
• Степень защиты: IP00 — нет защиты от пыли и воды; использовать только внутри закрытых щитов.
• Конструкция: встраиваемое устройство фиксированной установки — не съемное, рассчитано на долговременную работу в составе щита.
• Количество нормально открытых контактов: 0 — не имеет вспомогательных контактов для сигнализации или управления.

Совместимость и монтаж

Рубильник-выключатель 4P 630A с рукояткой управления для прямой установки 690В 40кА совместим с любыми распределительными щитами, имеющими достаточные габариты для установки и доступа к рукоятке. Установка выполняется на монтажную плиту или DIN-рейку. Для подключения используйте кабель с площадью сечения, соответствующей 630 А — обычно это многожильные медные провода с сечением 150–240 мм². Болтовые зажимы требуют проверки моментов затяжки согласно документации EKF. После монтажа убедитесь, что рукоятка свободно перемещается и фиксируется в обоих крайних положениях.

Безопасность и стандарты

Изделие выполнено из ненасыщенной полиэфирной смолы, армированной стекловолокном — материал устойчив к возгоранию, химическим воздействиям и механическим ударам. Конструкция обеспечивает двойное размыкание на каждый полюс, что гарантирует полную изоляцию цепи. Контакты сделаны из медного сплава с серебряным покрытием — снижают нагрев и увеличивают срок службы. Применение в соответствии с назначением обеспечивает соответствие требованиям безопасности, хотя сам прибор не имеет сертификата на соответствие ГОСТ Р 50030.3 (для автоматических выключателей), так как является ручным разъединителем.

Преимущества

• Мгновенное размыкание контактов (13,8 м/с) — независимо от скорости движения рукоятки, минимизирует дугу и износ.
• Фиксация рукоятки в положении «отключено» — исключает риск случайного включения при работах на оборудовании.
• Высокий уровень изоляции между полюсами — снижает вероятность пробоя даже при повышенной влажности внутри щита.
• Серебряные контакты — обеспечивают стабильную проводимость и долгий срок службы при частых операциях.
• Универсальность монтажа — подходит для большинства типов распределительных щитов.

Ограничения применения

• Не предназначен для частых операций включения/отключения — допускаются только нечастые коммутации (не более нескольких раз в день).
• Степень защиты IP00 — нельзя устанавливать вне закрытых щитов, в сырых, пыльных или агрессивных средах.
• Отсутствует встроенная защита от перегрузки или КЗ — обязательно использование внешних автоматов или предохранителей.
• Нет вспомогательных контактов — невозможно подключить сигналы состояния («включён» / «отключён») к системам автоматизации.
• Не рекомендован для установки в бытовых условиях — предназначен исключительно для промышленного оборудования.

Примеры использования

• Главный рубильник в распределительном щите цеха с мощными станками.
• Разъединитель перед частотным преобразователем для безопасного обслуживания.
• Отключающее устройство в системе конвейера, где требуется визуальное подтверждение отключения питания.
• Резервный рубильник в системе бесперебойного питания перед входом UPS.

Практические советы

• Перед монтажом проверьте, чтобы номинальный ток нагрузки не превышал 630 А — превышение вызывает перегрев и выход из строя.
• Обязательно используйте болтовые зажимы с правильным моментом затяжки — слабый контакт вызывает нагрев, слишком сильный — повреждает корпус.
• При работе в щитах с несколькими рубильниками пометьте каждую рукоятку — особенно важно при наличии блокировки.
• Не используйте этот рубильник вместо автоматического выключателя — он не защищает оборудование, только изолирует.
• Проверяйте состояние контактов раз в год — при появлении следов дуги или окисления замените прибор.
• Убедитесь, что место установки позволяет полностью открыть рукоятку — минимальный радиус действия должен быть не менее 150 мм.
