Рубильник-переключатель 630A 4P c рукояткой управления для прямой установки PowerSwitch | pscs-630-4 EKF

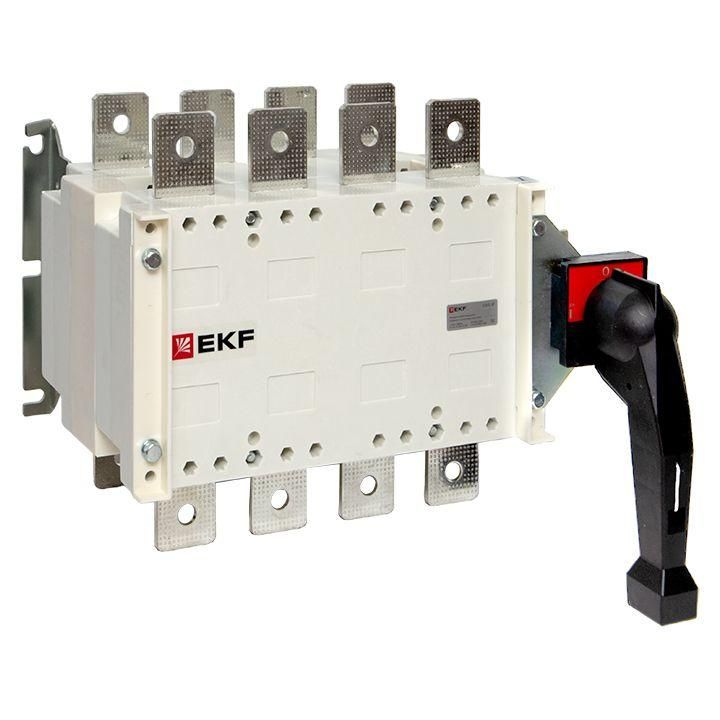

Рубильник-переключатель 4P 630A с рукояткой управления для прямой установки 690В 40кА от EKF - это механический коммутационный аппарат для ручного отключения и включения нагрузки в трёхфазных сетях. Артикул PSCS-630-4 предназначен для установки в распределительных щитах там, где требуется надёжное и безопасное управление высокими токами без автоматической защиты.

Назначение и область применения

Рубильник-переключатель 4P 630A с рукояткой управления используется для ручного отключения и включения токов нагрузки в трёхфазных электросетях с частотой 50 Гц. Применяется в системах распределения электроэнергии, где не требуются частые операции включения/отключения. Подходит для промышленных объектов: станков, конвейеров, насосных групп, тепловых установок, а также в качестве основного отключающего аппарата перед преобразователями частоты или силовыми шкафами.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях с повышенным напряжением, включая системы 660–690 В
• Номинальный ток: 630 А - способен длительно проводить ток до этой величины
• Количество полюсов: 4 - позволяет отключать все три фазы и ноль одновременно
• Условный ток короткого замыкания: 40 кА - выдерживает кратковременные токи КЗ до этого значения
• Кратковременно выдерживаемый ток: 25 кА - гарантирует сохранность конструкции при КЗ меньшей мощности
• Тип рукоятки: поворотный рычаг - удобна для ручного управления, легко захватывается
• Реверсивный переключатель: да - позволяет менять направление тока, применяется в системах с реверсом двигателя
• С блокировкой: да - рукоятка фиксируется в положении “Выкл.”, предотвращает случайное включение
• Способ монтажа: монтажная плата - крепится на жёсткую поверхность через отверстия
• Тип присоединения: болтовое - подключение кабелей осуществляется с помощью болтов
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса
• Конструкция: встраиваемое устройство фиксированной установки - не является модульным, монтируется стационарно
• Количество нормально открытых контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Рубильник-переключатель 4P 630A с рукояткой управления для прямой установки 690В 40кА монтируется на монтажную плату или жёсткую стенку распределительного щита. Для правильной установки необходимо соблюдать посадочные размеры, указанные в чертежах производителя. Болтовое присоединение требует точного затягивания клемм с использованием динамометрического ключа - переусиливать нельзя, чтобы не повредить медные контакты. Устройство совместимо с любыми распределительными щитами, имеющими достаточную прочность и свободное место для размещения. Не подходит для установки в открытых помещениях или местах с доступом влаги - из-за IP00 обязательно использование в герметичном корпусе.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для оборудования распределения электроэнергии. Конструкция обеспечивает двойное размыкание на каждый полюс - это снижает риск возгорания и увеличивает надёжность отключения. Контакты выполнены из медного сплава с серебряным покрытием - обеспечивают низкое переходное сопротивление и долгий срок службы даже при больших токах. Оболочка изготовлена из стекловолоконной полиэфирной смолы - устойчива к огню, химическим воздействиям и механическим ударам. Блокировка рукоятки исключает случайное включение при обслуживании - важный элемент безопасности для персонала.

Преимущества

• Мгновенное размыкание контактов (13,8 м/с) - независимо от усилия оператора, что минимизирует дуговое замыкание
• Высокая стойкость к КЗ - 40 кА позволяет использовать в мощных промышленных системах
• Фиксация рукоятки - предотвращает аварийное включение при проведении работ
• Двойное размыкание на полюс - повышает надёжность и безопасность
• Серебряные контакты - уменьшают нагрев и продлевают срок службы
• Ударопрочная и огнеупорная оболочка - обеспечивает безопасность при внешних повреждениях

Ограничения применения

• Не предназначен для частых включений/отключений - только нечастые операции в номинальном режиме
• IP00 - запрещено устанавливать вне закрытого щита или в условиях пыли, влаги, агрессивной среды
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля состояния
• Требуется ручное управление - не подходит для автоматизации без дополнительных устройств
• Не имеет встроенной защиты от перегрузки или КЗ - должен использоваться в паре с автоматическими выключателями или предохранителями

Примеры использования

• Главный рубильник перед частотным преобразователем на промышленном станке
• Отключающее устройство в распределительном щите цехового питания
• Переключатель между источниками питания (основной + резервный) в системах бесперебойного электроснабжения
• Реверсивный рубильник для управления двигателем с возможностью изменения направления вращения
• Обслуживание и ремонт участка сети - служит точкой отключения для проведения работ

Практические советы

• Выбирая рубильник-переключатель 4P 630A с рукояткой управления для прямой установки 690В 40кА, проверьте соответствие номинального тока вашей нагрузке - 630 А не следует использовать для токов выше 550 А в длительном режиме
• При монтаже используйте кабель с подходящим сечением - для 630 А рекомендовано сечение 185–240 мм2 меди
• Не забудьте про блокировку: после отключения всегда фиксируйте рукоятку, особенно при плановых работах
• Проверяйте состояние контактов каждые 6–12 месяцев - при появлении следов дуги или окисления замените рубильник
• Этот артикул PSCS-630-4 - часть серии EKF PowerSwitch, поэтому он совместим по форм-фактору и принципам монтажа с другими изделиями этой линейки
• Для автоматического управления добавьте контактор или реле, так как сам рубильник не реагирует на сигналы
