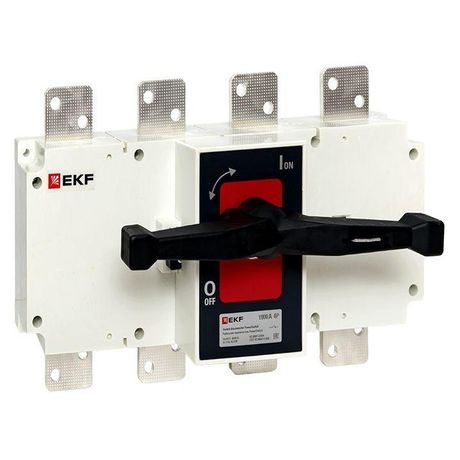

Рубильник-выключатель 1000A 4P c рукояткой управления для прямой установки PowerSwitch | psds-1000-4 EKF

Рубильник-выключатель EKF PSDS-1000-4 - это четырёхполюсное устройство для ручного отключения и включения нагрузки в трёхфазных сетях до 690 В, рассчитанное на ток 1000 А и способное выдерживать КЗ до 70 кА. Подходит для установки в распределительные щиты там, где требуется надёжное механическое отключение без автоматического срабатывания.

Назначение и область применения

Рубильник-выключатель EKF PSDS-1000-4 предназначен для ручного отключения и включения нагрузки в трёхфазных сетях переменного тока частотой 50 Гц. Он используется в системах распределения электроэнергии, где операции включения/отключения выполняются редко и не требуют автоматизации. Применяется в промышленных распределительных щитах, на входах оборудования, в цепях питания двигателей, конвейеров, сварочных аппаратов и других мощных потребителей.

Технические характеристики

• Номинальное напряжение: 690 В - работает в высоковольтных трёхфазных сетях, включая системы с линейным напряжением до 690 В.
• Номинальный ток: 1000 А - способен коммутировать постоянную нагрузку до 1000 А без перегрева.
• Количество полюсов: 4 - управляет всеми тремя фазами и нулём одновременно; подходит для систем TN-S и TT.
• Условный ток короткого замыкания (Icu): 70 кА - гарантированно отключается при аварийных токах до 70 кА.
• Кратковременно выдерживаемый ток (Icw): 50 кА - может находиться под током КЗ до 50 кА в течение времени срабатывания защиты без повреждений.
• Тип рукоятки: поворотный рычаг - обеспечивает чёткий визуальный контроль положения (вкл/выкл).
• Способ монтажа: монтажная плата - устанавливается на жёсткую поверхность внутри шита, не требует DIN-рейки.
• Тип присоединения: болтовое - провода крепятся через болты, что позволяет использовать кабели большего сечения.
• Степень защиты: IP00 - нет защиты от внешних воздействий; обязательно использование в закрытых корпусах или щитах.
• Функция блокировки: да - рукоятка имеет механизм фиксации для предотвращения случайного включения.
• Конструкция: встраиваемое устройство фиксированной установки - не является модульным, не снимается после монтажа.
• Количество нормально открытых контактов: 0 - не имеет вспомогательных контактов для сигнализации или управления.

Совместимость и монтаж

Рубильник-выключатель EKF PSDS-1000-4 устанавливается на монтажную плату внутри распределительного щита. Для правильной сборки необходимо:

• Обеспечить свободное пространство вокруг устройства - минимум 50 мм с каждой стороны для теплоотвода и доступа к рукоятке.
• Использовать кабели с подходящим сечением - рекомендованное сечение для 1000 А составляет 2×185–240 мм2 (медные).
• Закрепить устройство на прочной металлической пластине толщиной не менее 2 мм.
• Не допускать механических усилий на выводы - все соединения должны быть выполнены без перекосов.
• Перед первым включением провернуть рукоятку несколько раз вручную - чтобы убедиться в плавности хода механизма.

Безопасность и стандарты

Рубильник-выключатель EKF PSDS-1000-4 соответствует требованиям международных стандартов IEC 60947-3 для коммутационных аппаратов ручного действия. Конструкция обеспечивает двойное размыкание каждого полюса - при отключении контакты расходятся в двух точках, снижая риск дугового замыкания. Все контакты выполнены из серебросодержащего медного сплава - обеспечивают долгий срок службы даже при частых операциях. Оболочка изготовлена из стекловолоконной полиэфирной смолы - устойчива к огню, УФ-излучению, коррозии и механическим ударам.

Преимущества

• Высокая коммутационная способность - 70 кА позволяет использовать устройство в местах с большой потенциальной энергией КЗ.
• Механизм быстрого размыкания - скорость разрыва 13,8 м/с гарантирует минимальную длительность дуги, защищая оборудование.
• Фиксация рукоятки - исключает случайное включение при обслуживании, соответствует требованиям безопасности OSHA и ГОСТ Р 50030.3.
• Двойное размыкание на полюс - увеличивает надёжность отключения и снижает вероятность пригорания контактов.
• Отсутствие вспомогательных контактов - упрощает конструкцию, повышает отказоустойчивость в условиях запыления и влаги.

Ограничения применения

• Не предназначен для частых операций включения/отключения - применяется только при необходимости ручного отключения, не для регулярного управления нагрузкой.
• Степень защиты IP00 - нельзя устанавливать вне герметичных щитов, в сырых, пыльных или агрессивных средах без дополнительной защиты.
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния (например, “выключен”) к системам автоматизации без внешнего решения.
• Не совместим с DIN-рейкой - требует специального монтажного основания, что усложняет замену в существующих щитах с модульной компоновкой.
• Не рассчитан на работу с постоянным током - только для переменного тока 50 Гц.

Примеры использования

• Главный рубильник перед группой частотных преобразователей на производстве.
• Отключающее устройство перед крупным насосным узлом в водопроводной станции.
• Ручной отсекатель на входе силовой панели цеха с несколькими двигателями.
• Элемент безопасности перед сварочным оборудованием с высоким током.
• Резервный отсекатель в системе бесперебойного питания, когда нужен явный разрыв цепи.

Практические советы

• Выбирая рубильник-выключатель EKF PSDS-1000-4, убедитесь, что ваш щит имеет достаточные габариты - устройство крупное, требует места для рукоятки и теплового зазора.
• При монтаже используйте калиброванные ключи для затяжки болтов - переусиливать нельзя, можно повредить контактные площадки.
• Проверьте соответствие посадочного отверстия под рукоятку - она должна свободно вращаться без люфта и заеданий.
• После монтажа проведите тестовое включение/отключение без нагрузки - убедитесь, что рукоятка фиксируется в обоих крайних положениях.
• Не используйте этот рубильник вместо автоматического выключателя - он не защищает от перегрузок и КЗ, только обеспечивает ручной разрыв.
