Рубильник 1250A 4P без рукоятки управления TwinBlock | tb-s-1250-4p EKF

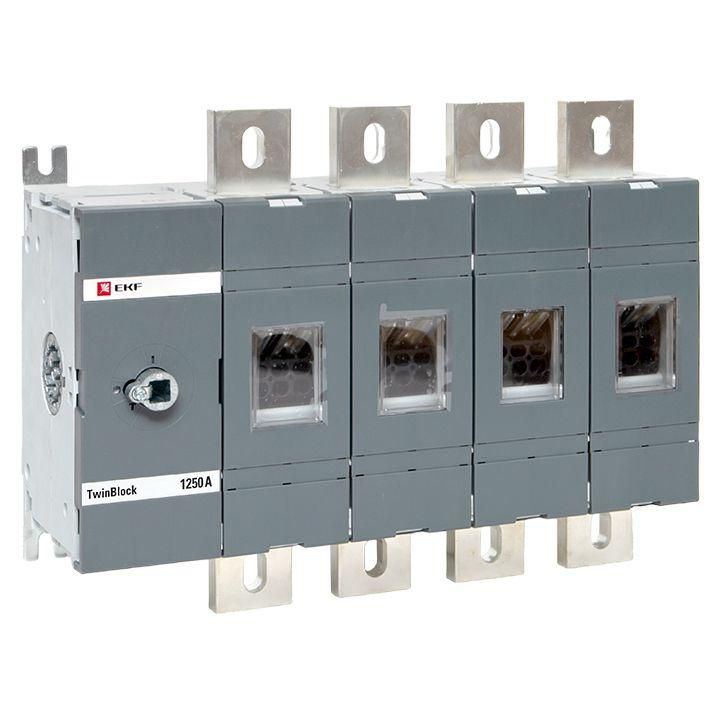

Выключатель-разъединитель стационарный 4P 1250A 690В 50кА IP00 TwinBlock EKF предназначен для безопасного отключения электрических цепей при обслуживании и ремонте оборудования. Этот рубильник используется в силовых щитах с высокими нагрузками, обеспечивает механическую изоляцию цепи и совместим с системами распределения энергии до 690 В. Артикул TB-S-1250-4P соответствует модели с четырьмя полюсами и максимальной коммутационной способностью 50 кА.

Назначение и область применения

Выключатель-разъединитель стационарный 4P 1250A 690В 50кА IP00 TwinBlock EKF применяется исключительно для ручного отключения электрической цепи без нагрузки - то есть после отключения автоматических выключателей или предохранителей. Он не предназначен для частых включений/выключений под током. Устройство устанавливается в распределительных щитах на промышленных объектах: заводские линии, насосные станции, системы HVAC, крупные конвейеры. Подходит для зон, где требуется физическая изоляция цепи перед работой персонала.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (частота 50–60 Гц)
• Номинальный ток: 1250 А - позволяет надежно проводить большие токи без нагрева
• Количество полюсов: 4 - управление трехфазной сетью + нулевой провод (при необходимости)
• Условный ток короткого замыкания: 50 кА - способен выдерживать кратковременные сверхтоки без повреждения
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого щита
• Тип подключения: болтовое - клеммы для прямого подвода медных шин или кабелей через гильзы
• Рукоятка: поворотный рычаг - удобна для быстрого включения/отключения даже в перчатках
• Способ монтажа: на монтажную плату - фиксируется болтами на металлической раме или DIN-рейке с адаптером
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации состояния в системах управления

Совместимость и монтаж

Выключатель-разъединитель стационарный 4P 1250A 690В 50кА IP00 TwinBlock EKF рассчитан на установку в сборочные щиты с жесткой конструкцией. Монтаж выполняется на специальную металлическую плиту или раму, которая должна иметь достаточную прочность для восприятия усилий при оперировании рычагом. Для правильной установки необходимо соблюдать минимальные зазоры между фазами согласно нормам ПУЭ. Болтовые клеммы допускают подключение медных шин сечением до 150 мм2 или кабелей с гильзами. Кабельные входы должны быть защищены от механических воздействий и правильно затянуты моментом 15–20 Нм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для устройств разъединения. Отсутствие степени защиты IP00 означает, что использование вне корпуса запрещено - контактные части находятся под напряжением и доступны при открывании щита. Обязательно применение блокировки или замка на положении “отключено” в соответствии с требованиями безопасности на производстве. Перед любыми работами необходимо проверить отсутствие напряжения тестером.

Преимущества

• Высокая коммутационная способность (50 кА) обеспечивает надежность в условиях аварийных режимов
• Четыре полюса позволяют полностью разрывать все провода, включая PEN-провод
• Простая и долговечная конструкция без сложной электроники - минимум отказов
• Рычажный механизм обеспечивает визуальный контроль положения (“вкл./выкл.”) даже издалека
• Совместим с другими компонентами серии TwinBlock - можно собирать унифицированные щиты

Ограничения применения

• Не предназначен для работы под нагрузкой - нельзя отключать цепь при протекании тока выше номинала
• IP00 - нельзя использовать во влажных, пыльных или открытых помещениях
• Отсутствие вспомогательных контактов - невозможно подключить сигнал состояния к системе автоматизации
• Требуется внешняя защита - обязательно установка в герметичном или закрытом щите с возможностью блокировки
• Не подходит для частых операций - более 10–15 включений в день снижает срок службы механизма

Примеры использования

• Главный разъединитель в распределительном щите цеха с мощными станками
• Отключающее устройство перед частотным преобразователем на насосной станции
• Физический разрыв питания для проведения планового ТО на конвейере
• Разъединитель в системе резервирования питания для дизель-генератора

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - недостаточно затянутые соединения вызывают нагрев
• Обеспечьте свободный доступ к рычагу - он должен легко перемещаться без препятствий
• Используйте бирки с пометкой “Отключен - работа запрещена!” и замки на положении “выкл.” для соблюдения OHS
• Не используйте этот выключатель вместо автомата - он не имеет тепловой или электромагнитной защиты
• При замене старого рубильника убедитесь, что новый имеет аналогичный посадочный размер и шаг крепления
• Для систем с несколькими источниками питания - обязательна блокировка взаимного включения (блокировка параллельного включения)
