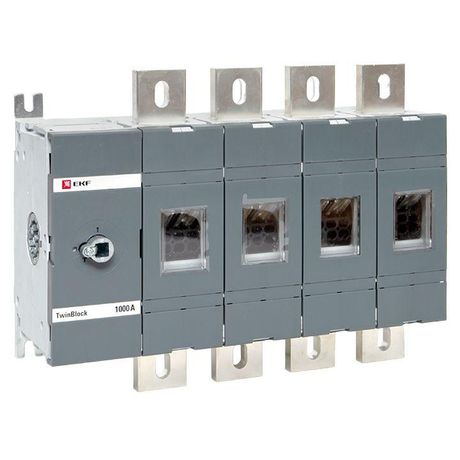

Рубильник 1000A 4P без рукоятки управления TwinBlock | tb-s-1000-4p EKF

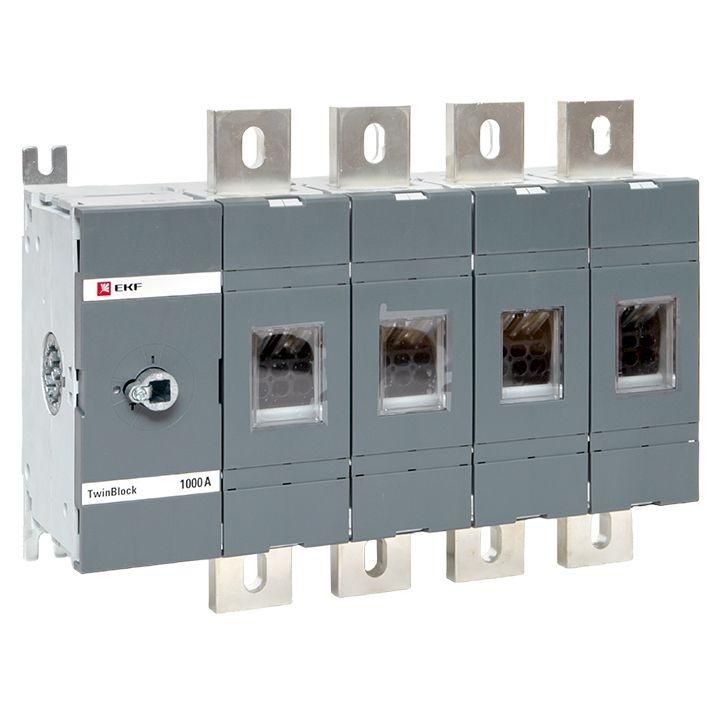

Выключатель-разъединитель стационарный 4 полюса 1000А 690В 50кА IP00 TwinBlock EKF предназначен для безопасного отключения и изоляции электрических цепей в распределительных щитах. Этот рубильник обеспечивает механическую разрывную способность на высоких токах и применяется там, где требуется надёжное физическое отключение нагрузки - например, в промышленных системах питания. Артикул tb-s-1000-4p соответствует модели с максимальной нагрузкой 1000 А.

Назначение и область применения

Выключатель-разъединитель стационарный 4 полюса 1000А 690В 50кА IP00 TwinBlock EKF используется исключительно для ручного отключения цепей при обслуживании, ремонте или аварийном отключении. Он не предназначен для частых переключений под нагрузкой. Применяется в распределительных щитах промышленных объектов: на входе в цеховые щиты, перед мощными двигателями, конвейерами, сварочными установками и другими оборудованием с токами до 1000 А.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (частота 50–60 Гц)
• Номинальный ток: 1000 А
• Количество полюсов: 4
• Условный ток короткого замыкания: 50 кА - способен выдерживать КЗ без повреждения
• Кратковременно выдерживаемый ток: 50 кА - совпадает с током КЗ, указывает на термическую устойчивость
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого шкафа
• Тип рукоятки: поворотный рычаг - удобен для ручного управления, визуально показывает положение “вкл/выкл”
• Тип подключения: болтовое - провода крепятся гайками на клеммах
• Способ монтажа: на монтажную плату - крепится через отверстия на основании
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации состояния

Совместимость и монтаж

Выключатель-разъединитель стационарный 4 полюса 1000А 690В 50кА IP00 TwinBlock EKF монтируется на металлическую монтажную плиту в распределительном щите. Для правильной установки необходимо соблюдать шаг крепления - он соответствует стандартному формату серий TwinBlock. Подключение силовых проводов выполняется болтовым зажимом: сечение жил рекомендуется 50–120 мм2, в зависимости от материала (медь/алюминий). Убедитесь, что момент затяжки соответствует требованиям производителя - переусилие может повредить клеммы.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Наличие 50 кА коммутационной способности гарантирует сохранение целостности при коротком замыкании в пределах класса исполнения. Однако из-за степени защиты IP00 устройство **не** может использоваться вне герметичного корпуса - открытые токоведущие части опасны при доступе человека.

Преимущества

• Высокая коммутационная способность (50 кА) позволяет применять его даже в крупных промышленных сетях
• Чёткая визуальная индикация положения рычага снижает риск ошибок при обслуживании
• Механическая прочность конструкции обеспечивает долгий срок службы при редких операциях
• Совместим с другими компонентами серии TwinBlock - можно легко интегрировать в сборку щита

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - это вызовет быстрый износ контактной системы
• IP00 требует обязательной установки в защищённый щит - запрещено использование в открытом виде
• Отсутствие вспомогательных контактов исключает возможность автоматизации контроля состояния
• Не подходит для цепей постоянного тока - рассчитан только на переменный ток 50–60 Гц
• Максимальный ток 1000 А - не используйте для нагрузок выше этого значения, даже кратковременно

Примеры использования

• Главный выключатель-разъединитель на входе в цеховой распределительный щит
• Отключающее устройство перед частотным преобразователем мощностью более 500 кВт
• Физический разрыв цепи перед ремонтными работами на насосной станции
• Разъединитель в системе питания печи или индукционного нагревателя

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - это критично для надёжности контакта
• Обязательно используйте блокировочные устройства (замки, бирки) при проведении работ - этот рубильник не имеет функции блокировки по умолчанию
• При установке в щит оставьте свободное пространство вокруг него - теплоотвод важен при длительной работе на пределе тока
• Если нужна сигнализация состояния (“включен/выключен”), выберите модель с вспомогательными контактами - эта версия (tb-s-1000-4p) таких контактов не имеет
• Не путайте с автоматическим выключателем - этот выключатель-разъединитель стационарный 4 полюса 1000А 690В 50кА IP00 TwinBlock EKF не защищает от перегрузок и КЗ, только разрывает цепь
