Рубильник-переключатель 1600A 4P c рукояткой управления для прямой установки PowerSwitch | pscs-1600-4 EKF

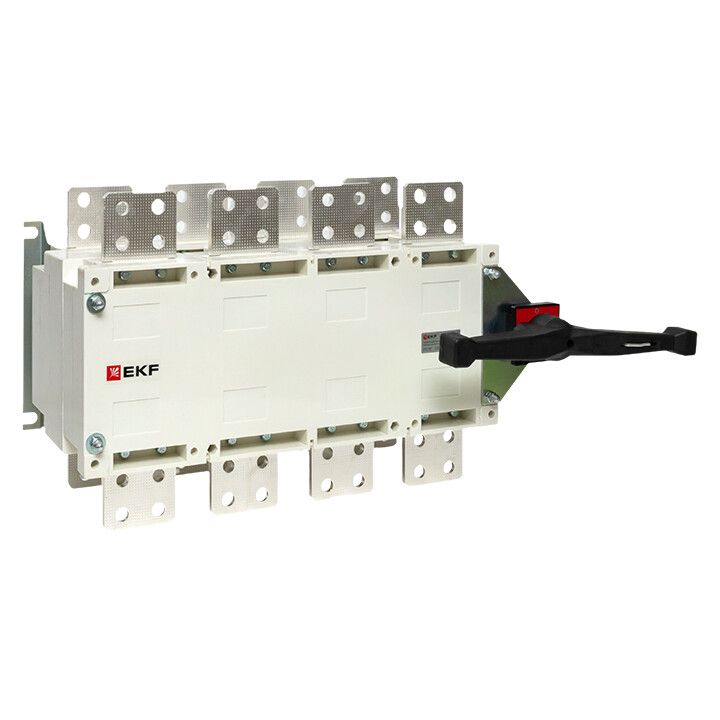

Рубильник-переключатель 4P 1600A 690В 70кА с рукояткой управления для прямой/поворотной установки от EKF - устройство для ручного отключения и включения трёхфазных цепей высокой мощности. Артикул PSCS-1600-4 рассчитан на работу в условиях повышенных токов короткого замыкания и предназначен для систем распределения электроэнергии, где требуется надёжное механическое разъединение.

Назначение и область применения

Рубильник-переключатель используется для ручного отключения и включения нагрузки в трёхфазных сетях переменного тока частотой 50 Гц. Подходит для нечастых операций - например, при обслуживании оборудования, аварийном отключении или плановой остановке. Применяется в щитах распределения энергии на промышленных объектах: заводах, насосных станциях, конвейерных линиях, системах освещения крупных помещений. Не предназначен для автоматического отключения при перегрузках или КЗ - для этого требуются автоматические выключатели.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях с максимальным напряжением до этой величины;
• Номинальный ток: 1600 А - способен длительно проводить ток до 1600 ампер без перегрева;
• Количество полюсов: 4 - управляет четырьмя фазами, включая нулевой проводник (для систем TN-S/TN-C);
• Условный ток короткого замыкания: 70 кА - способен выдерживать кратковременный импульс тока до 70 тысяч ампер без разрушения;
• Кратковременно выдерживаемый ток: 50 кА - гарантирует сохранность конструкции при токе КЗ до 50 кА в течение времени срабатывания защиты;
• Тип рукоятки: поворотный рычаг - позволяет легко переключать положение «ВКЛ/ОТКЛ» одним движением;
• Наличие блокировки: да - рукоятка имеет механизм фиксации в положении «ОТКЛ» для предотвращения случайного включения;
• Способ монтажа: монтажная плата - устанавливается на жёсткую поверхность через отверстия, без DIN-рейки;
• Тип присоединения: болтовое - провода крепятся к клеммам с помощью болтов и шайб;
• Степень защиты: IP00 - нет защиты от пыли и воды; корпус открытый, требует установки внутри закрытого щита;
• Количество нормально открытых контактов: 0 - не имеет вспомогательных контактов для сигнализации или управления.

Совместимость и монтаж

Рубильник-переключатель 4P 1600A 690В 70кА с рукояткой управления для прямой/поворотной установки монтируется на металлическую или композитную монтажную плату. Для правильной установки необходимо соблюдать посадочные размеры, указанные в чертежах производителя. Болтовые клеммы позволяют подключать медные или алюминиевые шины и кабели сечением до 150–185 мм2 (зависит от типа наконечника). Убедитесь, что момент затяжки болтов соответствует рекомендациям - переусилие может повредить клемму, недостаточное - вызвать нагрев. Рукоятка может быть установлена в двух ориентациях: прямой или поворотной, что удобно при ограниченном пространстве вокруг щита.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности для коммутационных аппаратов в промышленных установках. Конструкция обеспечивает двойное размыкание на каждый полюс - это снижает риск возникновения дуги и увеличивает надёжность отключения. Контакты выполнены из медного сплава с серебряным покрытием - обеспечивают низкое переходное сопротивление и долгий срок службы даже при частых переключениях. Корпус изготовлен из стеклофибробетона (ненасыщенная полиэфирная смола) - материал устойчив к огню, химическим воздействиям и механическим ударам. Однако из-за степени защиты IP00 использование вне защищённого щита запрещено.

Преимущества

• Высокая коммутационная способность - 70 кА позволяет использовать в местах с большой мощностью КЗ;
• Механизм быстрого размыкания - скорость 13,8 м/с минимизирует время горения дуги;
• Фиксация рукоятки - исключает случайное включение при работе на оборудовании;
• Двойное размыкание контактов - повышает безопасность при отключении;
• Устойчивость материала корпуса - не деформируется при температурных колебаниях и воздействии CO₂;
• Гибкая установка рукоятки - подходит как для вертикального, так и для горизонтального монтажа.

Ограничения применения

• Не применяется в качестве автоматического выключателя - не реагирует на перегрузки или КЗ самостоятельно;
• Степень защиты IP00 - нельзя устанавливать в сырых, пыльных или открытых помещениях без корпуса;
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля состояния;
• Требуется ручное управление - не совместим с системами автоматизации без внешних приводов;
• Подходит только для постоянного тока 50 Гц - не используется в сетях с другой частотой или постоянным током.

Примеры использования

• Главный рубильник в распределительном щите промышленного цеха;
• Отключающее устройство перед частотным преобразователем или большим двигателем;
• Ручной разъединитель в системе питания конвейера или сварочного аппарата;
• Элемент секционирования в многоконтурной сети для проведения ремонта одного участка без отключения всей системы.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - это предотвратит перегрев;
• Обязательно используйте рубильник-переключатель 4P 1600A 690В 70кА с рукояткой управления для прямой/поворотной установки только внутри закрытого щита класса защиты не ниже IP54;
• При использовании блокировки всегда фиксируйте рукоятку в положении «ОТКЛ» при проведении работ - это правило безопасности;
• Не допускайте попадания посторонних предметов внутрь механизма - даже маленький металлолом может вызвать пробой;
• Проверяйте состояние контактов каждые 6–12 месяцев - при появлении следов эрозии или оплавления замените устройство.
