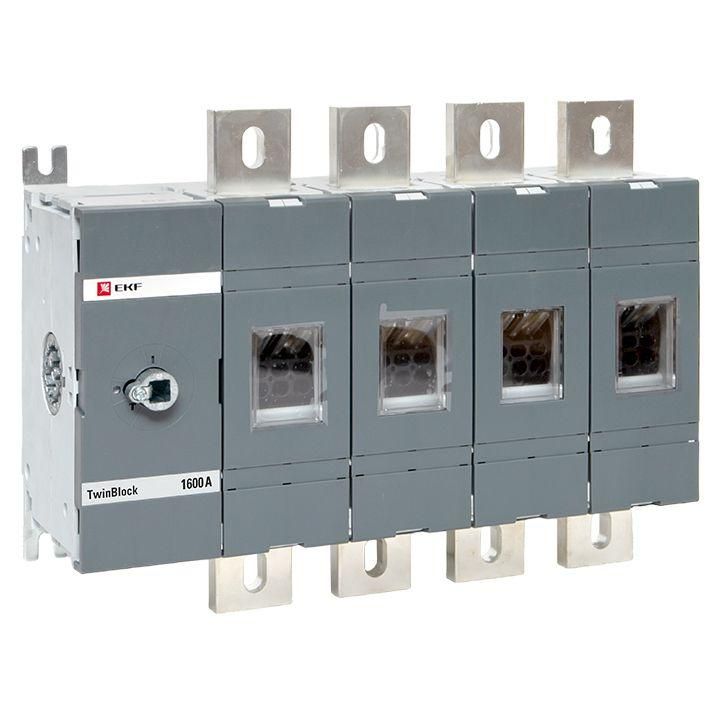

Рубильник 1600A 4P без рукоятки управления TwinBlock | tb-s-1600-4p EKF

Выключатель-разъединитель стационарный 4P 1600A 690В 50кА IP00 TwinBlock EKF предназначен для безопасного отключения электрических цепей высокой мощности в распределительных системах. Этот рубильник обеспечивает механическую изоляцию нагрузки при обслуживании и ремонте, применяется в промышленных щитах с большими токами. Артикул TB-S-1600-4P - решение для систем на 1600 А, где требуется надёжное отключение четырёх полюсов.

Назначение и область применения

Выключатель-разъединитель стационарный 4P 1600A 690В 50кА IP00 TwinBlock EKF используется исключительно для отключения цепей без нагрузки - то есть после отключения автоматических выключателей или контакторов. Он не предназначен для частых коммутаций под током. Применяется в распределительных щитах промышленных объектов: заводских линий, насосных станций, систем кондиционирования, где требуется физическая изоляция участков сети для безопасности персонала.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (частота 50–60 Гц)
• Номинальный ток: 1600 А - способен длительно проводить такой ток без перегрева
• Количество полюсов: 4 - позволяет отключать все фазы и ноль одновременно
• Условный ток короткого замыкания: 50 кА - выдерживает кратковременный импульс КЗ этой величины без повреждений
• Кратковременно выдерживаемый ток: 50 кА - совпадает с током КЗ, указывает на термическую устойчивость
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого шкафа
• Тип рукоятки: поворотный рычаг - обеспечивает наглядную визуальную индикацию положения «ВКЛ/ОТКЛ»
• Подключение силовой цепи: болтовое - требует затяжки кабельных наконечников гаечными ключами
• Способ монтажа: на монтажную плату - крепится через отверстия на основании, не имеет DIN-рейки
• Вспомогательные контакты: отсутствуют - нельзя подключить сигнализацию состояния

Совместимость и монтаж

Выключатель-разъединитель стационарный 4P 1600A 690В 50кА IP00 TwinBlock EKF устанавливается только на металлическую монтажную плиту внутри распределительного щита. Для правильной сборки необходимо соблюдать шаг крепления и зазоры между соседними устройствами - согласно чертежам производителя. Болтовые выводы рассчитаны на кабели с площадью сечения до 3×240 мм2. Подключение выполняется только при полностью отключённом питании. Установка вне шкафа запрещена - IP00 не защищает от внешних воздействий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв цепи - обязательное условие для работ по технике безопасности. Наличие поворотного рычага позволяет легко определить состояние аппарата без инструментов. Однако отсутствие степени защиты IP00 делает его опасным при доступе к контактам - работа возможна только в закрытом щите с блокировками.

Преимущества

• Высокая коммутационная стойкость - способен выдерживать ток КЗ до 50 кА без выхода из строя
• Чёткая визуальная индикация положения - рычаг находится в горизонтальной или вертикальной позиции, что удобно при осмотре
• Простая конструкция - минимум деталей снижает риск отказа и упрощает обслуживание
• Совместимость с другими изделиями серии TwinBlock - можно использовать в составе унифицированных щитов

Ограничения применения

• Не допускается использование для коммутации под нагрузкой - только для отключения уже обесточенной цепи
• IP00 - нельзя применять во влажных, пыльных или открытых помещениях
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния к системам управления
• Требуется свободное место вокруг корпуса для оператора - рычаг должен иметь ход 90° без препятствий
• Не подходит для частых включений - предназначен для редких операций (например, один раз в месяц при плановом обслуживании)

Примеры использования

• Главный входной разъединитель в крупном распределительном щите цеха
• Отключающее устройство перед частотным преобразователем или большим двигателем
• Разъединитель для изоляции секции системы кондиционирования при ремонте
• Элемент в щите питания станков с ЧПУ, где требуется физическое отключение всех фаз

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - указаны в документации EKF
• Обязательно используйте предохранительные крышки или барьеры на монтажной плате - даже при IP00 важно исключить случайный контакт
• При групповой установке нескольких таких аппаратов сохраняйте минимальный зазор 50 мм между ними для теплоотвода
• Не забудьте про маркировку: каждый выключатель-разъединитель стационарный 4P 1600A 690В 50кА IP00 TwinBlock EKF должен быть помечен номером цепи и предупредительной надписью “Опасно! Отключено”
• Для контроля температурного режима рекомендуется периодически проверять нагрев контактов тепловизором - особенно при работе на границе номинального тока
