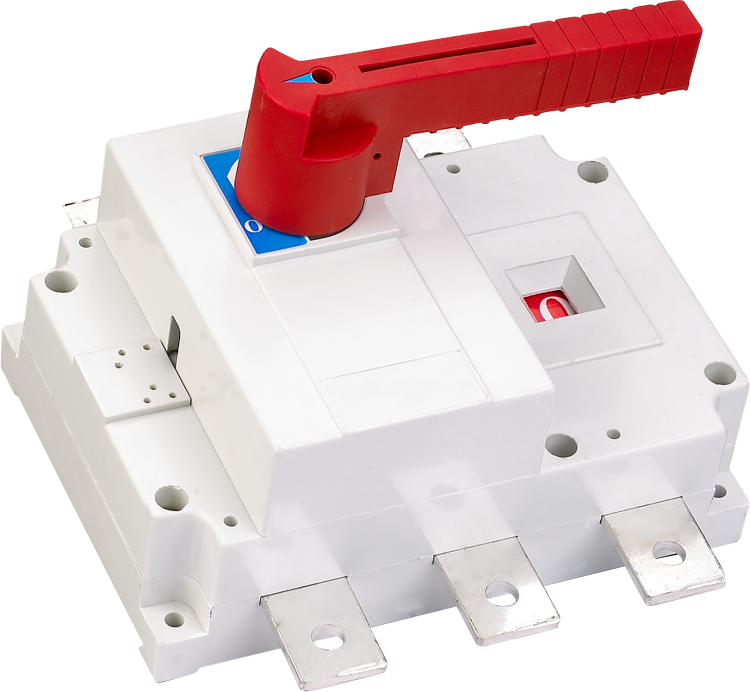

Выключатель-разъединитель ВР-101 от DEKraft - это устройство для безопасного отключения цепей на ток до 1600 А с четко видимым разрывом контактов. Применяется в распределительных щитах промышленных объектов, где требуется надежное механическое отключение и возможность обслуживания без риска случайного включения.

Назначение и область применения

Выключатель-разъединитель ВР-101 предназначен для ручного отключения силовых цепей при плановом обслуживании, ремонте или аварийной ситуации. Он не рассчитан на частые коммутации под нагрузкой - используется исключительно как разъединитель. Подходит для систем с смешанными нагрузками (активными и индуктивными), таких как двигатели, трансформаторы, нагревательные установки. Устройство устанавливается в распределительные щиты как часть системы безопасности, обеспечивая визуальное подтверждение отключенного состояния.

Технические характеристики

• Количество полюсов: 4 - позволяет отключать все фазы одновременно
• Номинальный ток: 1600 А - выдерживает постоянную нагрузку до этого значения
• Номинальное напряжение изоляции: 690 В - работает в сетях до 690 В переменного тока, 50 Гц
• Условный ток короткого замыкания: 50 кА - способен выдерживать кратковременные токи КЗ до этой величины без разрушения
• Конструкция: встраиваемое устройство фиксированной установки - монтируется жестко в шкаф, не снимается при работе
• Тип элемента управления: ручка-переключатель - простой и надежный механизм с фиксацией положений “ВКЛ”/“ОТКЛ”
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки внутри закрытых щитов
• Тип присоединения: винтовое - для подключения медных проводников сечением до 120 мм2
• Габариты: 175×360×498 мм - компактный формат для плотной компоновки в щите
• Монтаж: на монтажную плату - крепится болтами к металлической пластине внутри щита
• Цвет элементов управления: черный - контрастный, легко различимый

Совместимость и монтаж

Выключатель-разъединитель ВР-101 совместим с любыми распределительными щитами, имеющими достаточное место для установки и доступ к тыльной стороне устройства. Монтаж выполняется через монтажную плиту: устройство фиксируется болтами, а провода подключаются сзади - это позволяет сохранить переднюю панель щита свободной. Подвод питания допускается как сверху, так и снизу - гибкость в проектировании трасс. Для подключения используйте медные проводники с зачисткой изоляции до 15–20 мм. Надежно затягивайте винты моментом 10–12 Нм - перетягивание может повредить клеммы.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 соответствует категории применения AC-22B - оптимизирован для работы с индуктивными и смешанными нагрузками. Конструкция предусматривает двойной разрыв каждого контакта, что гарантирует эффективное гашение дуги при отключении. Блокировка предотвращает случайное включение при проведении работ - можно применять внешние замки или бирки. Отсутствие степени защиты IP00 означает, что использование вне закрытого щита запрещено - это основное условие соблюдения норм безопасности.

Преимущества

• Видимый разрыв контактов - визуально подтверждает отключенное состояние, соответствует требованиям ПУЭ
• Двойной разрыв контактов - снижает вероятность возникновения дуги и продлевает срок службы
• Медные клеммы - обеспечивают минимальные потери и устойчивость к окислению
• Обратная подводка питания - упрощает прокладку кабелей и экономит пространство в щите
• Фиксированная установка - исключает самопроизвольное смещение при вибрациях

Ограничения применения

• Не предназначена для частых включений/выключений под нагрузкой - использовать только как разъединитель
• IP00 - нельзя устанавливать во влажных, пыльных или открытых помещениях
• Требуется наличие монтажной платы и доступ к задней части устройства - не подходит для поверхностного монтажа
• Нет встроенной автоматической защиты - необходимо сочетать с автоматическими выключателями или предохранителями
• Не рекомендован для цепей с емкостными нагрузками выше 10 кВА - возможна повышенная дуговая активность

Примеры использования

• Главный входной разъединитель в промышленном распределительном щите 690 В
• Отключающее устройство перед частотным преобразователем на насосной станции
• Разъединитель для обслуживания группы двигателей на конвейере
• Изоляционный рубильник в системе тепловых установок с трансформаторами

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и зажимов - максимальное сечение провода - 120 мм2
• При использовании нескольких ВР-101 в одном щите оставляйте минимум 50 мм между аппаратами для теплоотвода
• Обязательно применяйте блокировочные устройства (замки, бирки) при выполнении ремонтных работ
• Проверяйте целостность контактов каждые 6–12 месяцев - особенно после многократных отключений КЗ
• Не используйте этот выключатель вместо автомата - он не имеет тепловой или электромагнитной защиты
• При заказе учтите, что артикул 40078dek - единственный вариант данной модели в каталоге DEKraft
