Выключатель-разъединитель ВР-101 4Р 1250A с видимым разрывом задний доступ | 40077DEK DEKraft APC

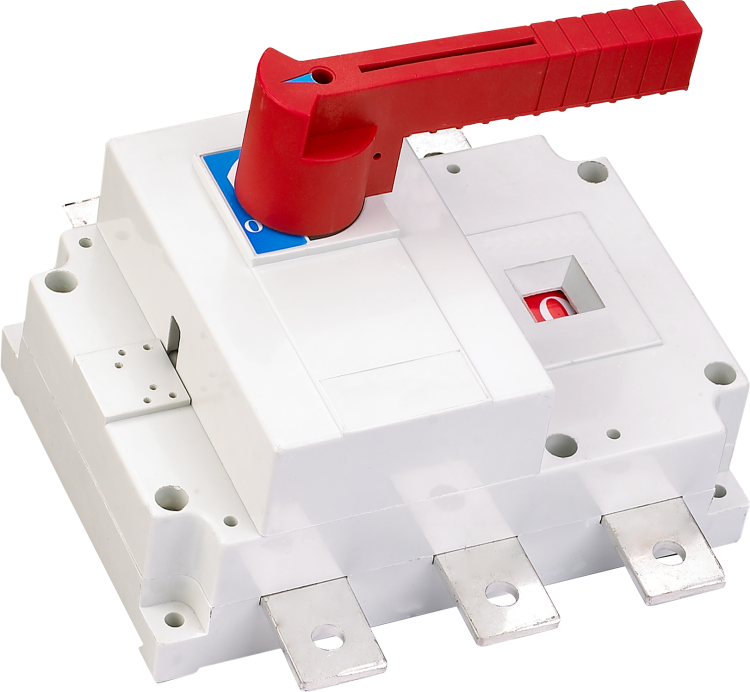

Выключатель-разъединитель ВР-101 от DEKRAFT предназначен для безопасного отключения силовых цепей с видимым разрывом, обеспечивая изоляцию и ремонтную безопасность. Этот аппарат серийно выпускается компанией SE (Dekraft), имеет номинальный ток 1250 А и применяется в распределительных щитах средней и большой мощности.

Назначение и область применения

Выключатель-разъединитель ВР-101 используется для ручного отключения электроцепей при обслуживании, ремонте или аварийном отключении. Он не предназначен для частых коммутаций под нагрузкой - его задача - гарантировать физический разрыв цепи с наглядным контролем состояния контактов. Применяется в промышленных распределительных устройствах: на входе в цеховые щиты, перед трансформаторами, у крупных двигателей и конвейерных систем.

Технические характеристики

• Количество полюсов: 4 - позволяет отключать все фазы одновременно
• Номинальный ток: 1250 А - рассчитан на работу с большими нагрузками
• Номинальное напряжение изоляции: 800 В - соответствует требованиям сетей до 690 В переменного тока
• Условный ток короткого замыкания: 50 кА - способен выдерживать кратковременные перегрузки без выхода из строя
• Тип присоединения: винтовые медные клеммы - обеспечивают прочное и долговечное соединение с проводниками
• Тип рукоятки: флажковый - легко определяет положение «вкл/выкл» даже издалека
• Габариты: 175×360×498 мм - компактная конструкция для плотной укладки в шкафах
• Степень защиты IP00 - не защищён от попадания пыли и воды, требует установки внутри закрытого корпуса
• Способ монтажа: на монтажную плату - крепится болтами к металлической основе
• Категория применения AC-22B - подходит для смешанных нагрузок: двигатели, нагреватели, освещение

Совместимость и монтаж

Выключатель-разъединитель ВР-101 совместим с любыми распределительными щитами, имеющими достаточное место для установки на монтажную плиту. Размеры позволяют использовать его в типоразмере 1600. Подключение возможно как сверху, так и снизу - это даёт свободу в проектировании трасс кабелей. Для монтажа требуется минимум два человека: один фиксирует устройство, второй затягивает клеммы. Каждый контакт должен быть зажат усилием, рекомендованным производителем - переусиливать нельзя, чтобы не повредить медные клеммы.

Безопасность и стандарты

Выключатель-разъединитель ВР-101 соответствует требованиям к видимому разрыву согласно международным нормам безопасности. Наличие механической блокировки предотвращает случайное включение во время работ. Двойной разрыв каждого контакта гарантирует эффективное гашение дуги при отключении под нагрузкой, что снижает риск возгорания. Устройство не имеет собственной защиты от перегрузок - его необходимо применять в паре с автоматическими выключателями или предохранителями.

Преимущества

• Видимый разрыв контактов - оператор точно знает, что цепь отключена
• Медные клеммы - минимальные потери энергии, устойчивость к окислению
• Обратная возможность подключения - упрощает сборку щита
• Флажковая рукоятка - быстрая визуальная диагностика состояния
• Компактная форма - экономия места в шкафу без потерь в мощности

Ограничения применения

• Не предназначается для частой коммутации под нагрузкой - только для редких отключений
• Степень защиты IP00 - запрещено использование вне герметичных шкафов
• Не содержит встроенных защит - обязательно нуждается в сочетании с автоматами или предохранителями
• Не подходит для мобильных или наружных установок
• Запрещено открывать корпус во время работы - внутренние части находятся под напряжением

Примеры использования

• Главный входной выключатель в распределительном щите цеха
• Отключающее устройство перед частотным преобразователем
• Изолирующий рубильник перед большим электродвигателем насосной станции
• Разъединитель на линии питания печи или термического оборудования

Практические советы

• Перед монтажом проверьте посадочные отверстия на монтажной плате - они должны точно совпадать с креплениями ВР-101
• Используйте только медные жилы сечением, соответствующим 1250 А - слишком тонкий провод вызовет перегрев
• После установки проведите контрольную затяжку всех клемм через неделю - металл может немного деформироваться после первого нагрева
• При работе в условиях повышенной влажности - дополнительно используйте герметичные крышки или боксы вокруг аппарата
• Помните: ВР-101 - это не автомат! Его нельзя использовать вместо защиты от перегрузки - всегда дополняйте его защитными устройствами
