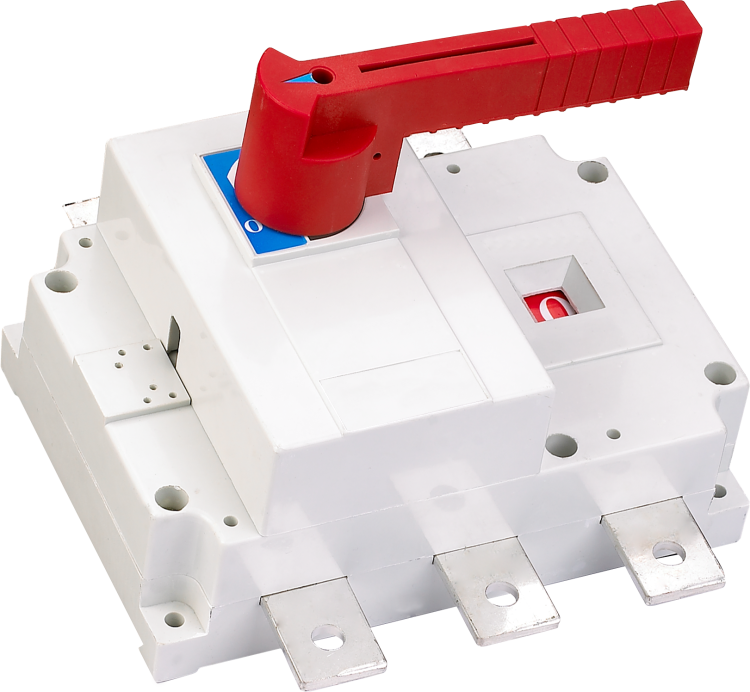

Выключатель-разъединитель ВР-101 4Р 800A с видимым разрывом задний доступ | 40075DEK DEKraft APC

Выключатель-разъединитель ВР-101 от DEKraft - это комбинированный аппарат для безопасного отключения и изоляции силовой цепи с видимым разрывом. Номинальный ток 800 А и четырёхполюсное исполнение делают его подходящим для крупных распределительных систем, особенно там, где требуется гарантированная изоляция перед обслуживанием. Артикул 40075dek соответствует модели с задним доступом и винтовыми клеммами.

Назначение и область применения

Выключатель-разъединитель ВР-101 используется для ручного отключения электрической цепи под нагрузкой и последующего создания видимого разрыва - то есть физического разделения контактов, которое позволяет убедиться в отсутствии напряжения. Это необходимо при плановом обслуживании, ремонте или аварийном отключении. Применяется в распределительных щитах промышленных объектов: на входе в цеховые сети, перед мощными двигателями, нагревательными установками, конвейерами и другими оборудованием с смешанными активно-индуктивными нагрузками (класс АС-22В).

Технические характеристики

• Количество полюсов: 4 - управление всеми фазами одновременно
• Номинальный ток: 800 А - способен работать длительно при такой нагрузке
• Номинальное напряжение изоляции: 690 В - рассчитан на системы до 690 В переменного тока частотой 50 Гц
• Условный ток короткого замыкания: 50 кА - выдерживает кратковременные перегрузки при КЗ без разрушения
• Тип элемента управления: ручка-переключатель - простое механическое управление без автоматики
• Тип присоединения: винтовые клеммы - совместимы с медными и алюминиевыми проводниками до определённого сечения
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки внутри закрытых корпусов
• Габариты: 175×312×498 мм - компактен для своего класса, легко помещается в шкафы
• Способ монтажа: на монтажную плату - крепится болтами к металлической пластине внутри щита
• Наличие блокировки: да - можно зафиксировать положение «выкл» с помощью замка или бирки
• Количество вспомогательных контактов: 0 - не имеет сигнализационных выходов

Совместимость и монтаж

Выключатель-разъединитель ВР-101 предназначен для установки в распределительные щиты. Он крепится на монтажную плиту с помощью отверстий в основании - не требует DIN-рейки. Для подключения используйте медные жилы сечением, соответствующее нормам для тока 800 А (обычно 120–185 мм2, зависит от материала и температуры окружающей среды). Подключение возможно как сверху, так и снизу - это упрощает трассировку кабелей. Убедитесь, что зазор вокруг аппарата достаточен для свободного открывания ручки и доступа к клеммам сзади - именно поэтому он имеет «задний доступ».

Безопасность и стандарты

Выключатель-разъединитель ВР-101 соответствует требованиям к категории применения АС-22В - значит, он надёжно работает при сочетании активных (например, нагреватели) и индуктивных (двигатели) нагрузок. Двойной разрыв каждого полюса гарантирует эффективное гашение дуги при отключении под нагрузкой, снижая риск возгорания и повреждения контактов. Блокировка ручки соответствует принципам LOTO (Lock Out Tag Out) - позволяет заблокировать положение «выключено» для безопасности персонала.

Преимущества

• Видимый разрыв - визуальная проверка отсутствия напряжения, обязательна для работы по ТБ
• Двойной разрыв контактов - увеличивает срок службы и снижает вероятность прилипания контактов
• Медные клеммы - обеспечивают минимальные потери и стабильный контакт даже при больших токах
• Обратная возможность подключения - упрощает проектирование и сборку щитов
• Фиксируемая ручка - предотвращает случайное включение во время обслуживания

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой - это не автоматический выключатель, а разъединитель
• IP00 - нельзя использовать вне закрытых щитов, в сырых, пыльных или открытых помещениях
• Отсутствие вспомогательных контактов - невозможно подключить сигналы удалённого контроля состояния
• Требуется ручное управление - не подходит для автоматических систем без внешних интерфейсов
• Не рекомендован для сетей выше 690 В - превышение напряжения нарушит изоляцию

Примеры использования

• Главный выключатель-разъединитель на входе в цеховой распределительный щит
• Отключающее устройство перед частотным преобразователем мощностью более 500 кВт
• Разъединитель для обслуживания группы тепловых насосов или печей сопротивления
• Элемент безопасности в системе питания станков с ЧПУ, где требуется физическое отключение перед наладкой

Практические советы

• Перед монтажом проверьте, чтобы глубина щита позволяла полностью открыть ручку - габариты устройства 498 мм в длину
• Используйте термоусадочные трубки или изолирующие колпачки на винтах клемм - это исключит случайное касание токоведущих частей
• При подключении многожильных проводов применяйте наконечники - они лучше фиксируются в винтовых клеммах
• Установите предупредительные знаки рядом с аппаратом: «Отключено - запрещено включать»
• Проверяйте момент затяжки винтов согласно документации производителя - недостаточно или слишком сильно затянутые клеммы вызывают перегрев
