Выключатель-разъединитель 800A 4P ВР-101 | 40033DEK DEKraft APC

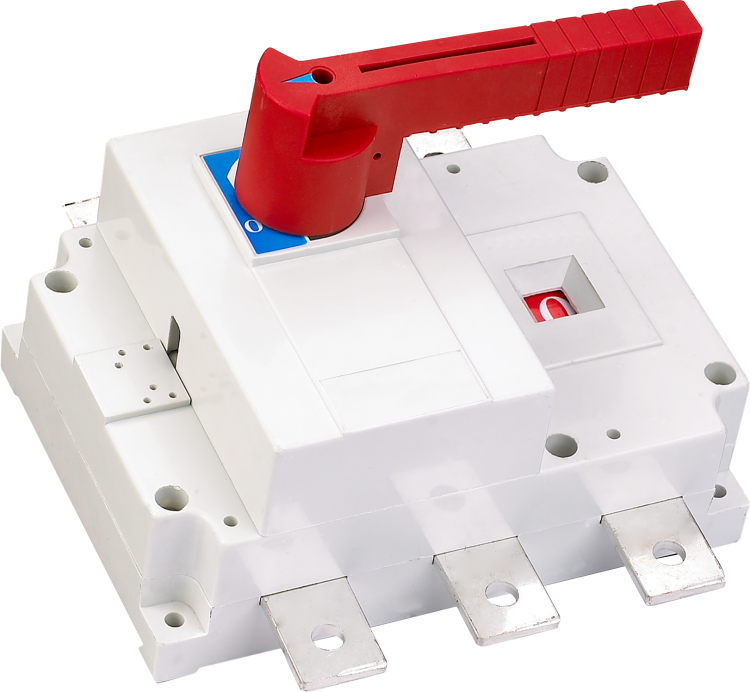

Выключатель-разъединитель 800A 4P ВР-101 от DEKraft предназначен для безопасного отключения электрической цепи при обслуживании или аварийных ситуациях. Устройство подходит для установки в распределительных щитах с токами до 800 А и напряжением до 690 В. Благодаря двойному разрыву контактов и медным клеммам, выключатель-разъединитель 800A 4P ВР-101 обеспечивает надежную работу в условиях смешанных нагрузок.

Назначение и область применения

Выключатель-разъединитель 800A 4P ВР-101 используется для механического отключения электроцепи без нагрузки — то есть после отключения автоматического выключателя или предохранителей. Он не предназначен для частых включений/выключений под током. Применяется в промышленных распределительных устройствах: на входе в силовые щиты, узлах питания станков, конвейеров, насосных систем и других объектов с высокими токами.

Технические характеристики

• Количество полюсов: 4 — позволяет отключать все фазы и ноль одновременно;
• Номинальный ток: 800 А — рассчитан на постоянную нагрузку до этого значения;
• Номинальное напряжение изоляции: 690 В — работает в сетях до 690 В переменного тока, 50 Гц;
• Условный ток короткого замыкания: 50 кА — способен выдерживать кратковременные токи КЗ до этой величины без разрушения;
• Категория применения: AC-22B — оптимизирован для комбинированных нагрузок (активные + индуктивные, например, двигатели);
• Конструкция: встраиваемое устройство фиксированной установки — не съемное, монтируется жестко;
• Способ монтажа: на монтажную плату — крепится болтами к металлической пластине внутри шита;
• Габариты: 175×312×498 мм — требует достаточного места в щите;
• Тип присоединения: винтовые клеммы — подходят для многожильных и одножильных проводов;
• Материал клемм: медь — обеспечивает низкое переходное сопротивление и долговечность;
• Степень защиты: IP00 — нет защиты от пыли и воды, применяется только внутри закрытых щитов;
• Блокировка: да — возможность запирания в положении “отключено” для безопасности персонала;
• Элемент управления: ручка-переключатель — черного цвета, легко различима, имеет четкие позиции “ВКЛ” / “ВЫКЛ”;
• Подвод питания: верхний или нижний — гибкая схема подключения, не требует изменения расположения.

Совместимость и монтаж

Выключатель-разъединитель 800A 4P ВР-101 совместим с любыми распределительными щитами, где предусмотрена монтажная плата соответствующих размеров. Для правильной установки:

• Используйте монтажную плиту толщиной не менее 2 мм из стали или алюминия;
• Посадочные отверстия должны точно соответствовать габаритам корпуса (175×312 мм);
• При подключении проводов соблюдайте момент затяжки винтов — не переусердствуйте, чтобы не повредить клеммы;
• Не используйте кабель с сечением меньше 120 мм² — для 800 А требуется минимум 150–185 мм² меди;
• Обеспечьте свободный доступ к ручке управления — она должна быть легко видна и достижима при работе с щитом.

Безопасность и стандарты

Выключатель-разъединитель 800A 4P ВР-101 соответствует требованиям международных норм для аппаратов категории AC-22B. Наличие блокировки позволяет применять его в соответствии с правилами электробезопасности (ПУЭ): после отключения можно зафиксировать ручку замком, исключая случайное включение. Однако из-за степени защиты IP00 использование вне герметичных щитов недопустимо.

Преимущества

• Двойной разрыв контактов — снижает риск возникновения дуги и продлевает срок службы;
• Медные клеммы — обеспечивают минимальные потери энергии и устойчивость к нагреву;
• Гибкий подвод питания — упрощает проектирование схемы и компоновку щита;
• Фиксируемая блокировка — обязательное условие для работ по техобслуживанию;
• Высокая коммутационная стойкость (50 кА) — гарантирует сохранность при аварийных режимах.

Ограничения применения

• Не предназначается для частого включения/отключения под нагрузкой — только для изоляции цепи;
• IP00 — нельзя использовать во влажных, пыльных или открытых помещениях;
• Требуется наличие монтажной платы — не подходит для крепления на DIN-рейку;
• Не имеет встроенной защиты от перегрузки или КЗ — обязательно сочетать с автоматическими выключателями;
• Не рекомендован для бытовых или маломощных систем — слишком крупный и дорогой для токов ниже 400 А.

Примеры использования

• Главный выключатель перед группой двигателей на производстве;
• Отключающее устройство перед преобразователем частоты в системе конвейера;
• Разъединитель на входе в распределительный щит цеха с мощностью более 500 кВт;
• Точка отключения для планового ремонта оборудования в зоне с повышенной опасностью.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала тока — для 800 А используйте кабель 150–185 мм²;
• При сборке щита оставьте минимум 100 мм свободного пространства вокруг выключателя для теплоотвода и доступа;
• После установки протестируйте ручку — она должна перемещаться плавно, без заеданий;
• При использовании в промышленных условиях регулярно осматривайте клеммы на окисление и нагрев — особенно при длительной работе на пределе;
• Для работы с несколькими выключателями-разъединителями 800A 4P ВР-101 используйте одинаковый порядок подключения (верх/низ) — это упростит диагностику.
