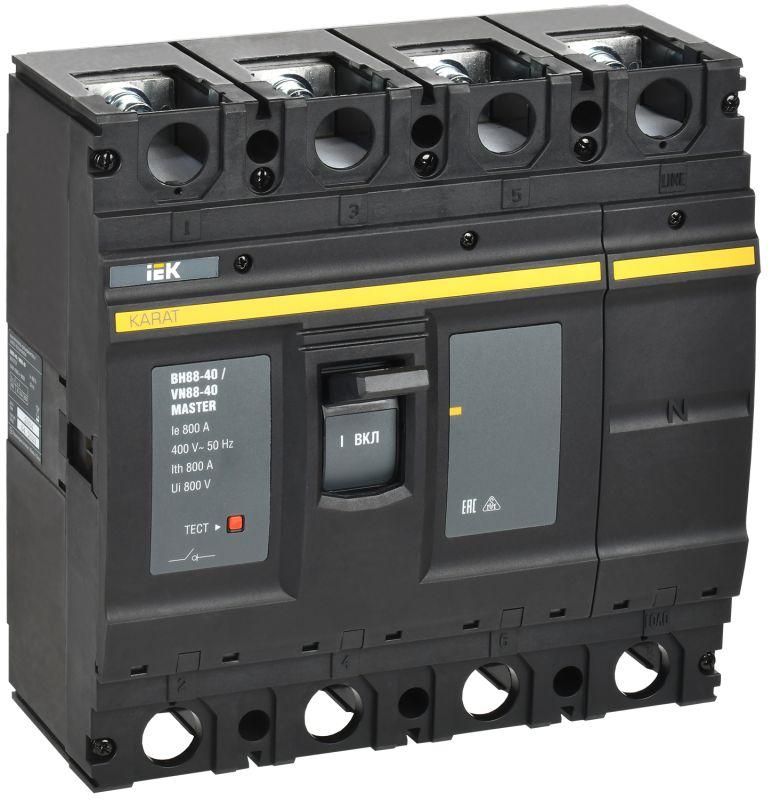

Выключатель-разъединитель 4п 800А ВН88-40 KARAT MASTER IEK KAM-VN60-4-0800

Выключатель-разъединитель ВН88-40 4P 800А от IEK (ИЭК) предназначен для безопасного ручного отключения и включения электрических цепей до 400 В в промышленных и коммерческих установках. Артикул kam-vn60-4-0800 соответствует серии KARAT и обеспечивает надёжную работу в условиях высоких нагрузок.

Назначение и область применения

Выключатель-разъединитель ВН88-40 4P 800А используется для ручного отключения и включения участков электрической сети переменного тока напряжением до 400 В и частотой 50 Гц. Он не предназначен для работы под нагрузкой - его задача - изолировать цепь перед обслуживанием или ремонтом. Применяется в низковольтных комплектных устройствах: ВРУ, распределительных щитах, шкафах управления и пунктах питания. Подходит для промышленных объектов, энергетики, нефтегазовой отрасли, коммерческой недвижимости и сельского хозяйства.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 800 А
• Количество полюсов: 4
• Тип управления: рычажковый - удобен для ручного переключения
• Номинальная мощность при AC-3 (400 В): 553,6 кВт - позволяет управлять двигателями большой мощности
• Способ монтажа: на монтажную плату - фиксируется в распределительном щите через крепёжные отверстия
• Тип присоединения: винтовые зажимы - совместим с медными и алюминиевыми проводниками
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытых щитов
• Материал корпуса: пластик - легкий, электроизоляционный, устойчив к механическим воздействиям
• Комплектное устройство: да - в комплекте все необходимые элементы для монтажа
• Подходит для распределительного щита: да - проектирован для установки в типовые щиты

Совместимость и монтаж

Выключатель-разъединитель ВН88-40 4P 800А монтируется на монтажную плату внутри распределительного щита. Для установки требуется свободное место с учётом габаритов устройства и зазора для работы рычага. Винтовые зажимы позволяют подключить провода сечением до 95 мм2 (для меди) - проверьте соответствие сечения кабеля перед монтажом. Устройство совместимо с другими компонентами серии KARAT и стандартными DIN-рейками. Контакты не имеют встроенной дугогашущей камеры - нельзя использовать для отключения токов нагрузки!

Безопасность и стандарты

Выключатель-разъединитель ВН88-40 4P 800А соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для выключателей-разъединителей. Наличие видимого разрыва между контактами гарантирует безопасность при проведении работ на оборудовании. Однако степень защиты IP00 требует обязательной установки в защищённых щитах - использование вне корпуса запрещено.

Преимущества

• Высокий номинальный ток (800 А) - подходит для крупных потребителей и силовых линий
• Чёткая визуальная индикация положения (ВКЛ/ОТКЛ) - снижает риск ошибок при работе
• Надёжные винтовые зажимы - обеспечивают долговечное соединение даже при вибрациях
• Совместимость с сериями KARAT - легко интегрируется в существующие системы
• Комплексная комплектация - не требует допоборудования для базового монтажа

Ограничения применения

• Не предназначена для отключения токов нагрузки - только для изоляции цепи после отключения автоматом или контактором
• IP00 - нельзя применять во влажных, пыльных или открытых помещениях
• Не имеет функции автоматического отключения - требует ручного вмешательства
• Не поддерживает дистанционное управление - только местное переключение
• Запрещается эксплуатация при температуре ниже -25C и выше +40C - уточните условия окружающей среды

Примеры использования

• Отключение питание насосной станции перед техобслуживанием
• Изолирование ввода в распределительный щит торгового центра
• Разрыв цепи на линии питания конвейера на заводе
• Обеспечение безопасности при замене частотного преобразователя
• Функциональный разъединитель в системе освещения производственного корпуса

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Проверяйте плотность затяжки винтов - слабый контакт вызывает нагрев, перегрузка - повреждение контактов
• Выбирайте щит с достаточным внутренним объёмом - рычаг должен свободно перемещаться без препятствий
• Не используйте этот выключатель вместо автомата! Только как разъединитель после отключения нагрузки
• При замене старого оборудования сверьте габариты и шаг крепления - модель ВН88-40 4P 800А имеет специфическую посадку
• Для условий повышенной влажности или пыли выбирайте модели с более высокой степенью защиты (например, IP54)
