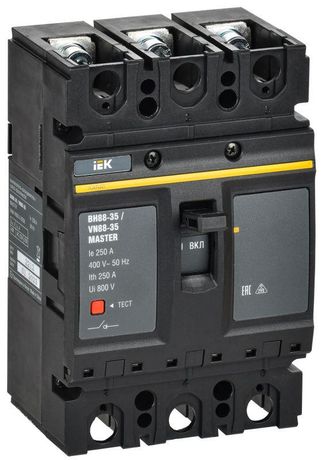

Выключатель-разъединитель 3п 250А ВН88-35 KARAT MASTER IEK KAM-VN30-3-0250

Выключатель-разъединитель 3-полюсный 250А ВН88-35 от IEK предназначен для безопасного ручного отключения и включения электрических цепей до 380 В в промышленных и коммерческих установках. Этот аппарат сочетает функции коммутации и изоляции, что делает его надёжным решением для распределительных щитов. Артикул kam-vn30-3-0250 соответствует серии KARAT.

Назначение и область применения

Выключатель-разъединитель 3-полюсный 250А ВН88-35 используется для ручного отключения и включения трёхфазных цепей переменного тока с частотой 50 Гц. Он обеспечивает физическую изоляцию цепи при обслуживании, ремонте или аварийной ситуации. Применяется в низковольтных распределительных устройствах: ВРУ, шкафах управления, распределительных пунктах. Подходит для промышленных объектов, энергетики, нефтегазовой отрасли, коммерческой недвижимости и сельского хозяйства.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 250 А
• Количество полюсов: 3
• Тип управления: рычажковый - удобен для ручного воздействия даже в перчатках
• Способ присоединения: винтовые зажимы - совместимы с медными и алюминиевыми проводниками
• Мощность при 400 В (AC-3): 173 кВт - позволяет управлять двигателями средней мощности
• Материал корпуса: пластик - легкий, устойчив к химическим воздействиям, не проводит ток
• Степень защиты: IP00 - без защиты от пыли и воды; требует установки внутри закрытых щитов
• Комплектное устройство: да - в комплекте уже есть все необходимые элементы для монтажа
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации или автоматического управления

Совместимость и монтаж

Выключатель-разъединитель 3-полюсный 250А ВН88-35 рассчитан на монтаж на монтажную плату. Устанавливается в распределительные щиты с жестко зафиксированной рамой. Для правильной установки необходимо соблюдать шаг крепления - он соответствует стандартным габаритам щитов серии KARAT. Винтовое присоединение допускает подключение проводов сечением до 95 мм2. Перед монтажом проверьте соответствие площадки на плате и размеры выступающих частей аппарата.

Безопасность и стандарты

Выключатель-разъединитель 3-полюсный 250А ВН88-35 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при работах под напряжением. Однако из-за степени защиты IP00 запрещено использование вне герметичных или закрытых корпусов. Нельзя применять во влажных, пыльных или взрывоопасных зонах без дополнительной защиты.

Преимущества

• Надёжная механическая фиксация положений «ВКЛ» и «ОТКЛ» - исключает случайное переключение
• Простая конструкция - минимум деталей, высокая долговечность
• Совместим с большинством стандартных щитов IEK серии KARAT
• Не требует внешнего питания - работает полностью механически
• Цена ниже аналогов с аналогичными параметрами

Ограничения применения

• Не предназначены для частого включения/отключения - не являются нагрузочными выключателями, подходят только для редких операций (до 1–2 раз в день)
• IP00 - нельзя устанавливать на открытых площадках, в помещениях с повышенной влажностью или пылью
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния к системам автоматизации
• Не рекомендован для цепей с высокими импульсными токами (например, частотные преобразователи без предварительного отключения)

Примеры использования

• Отключение питания насосной группы на водоканале перед техобслуживанием
• Разъединение цепи питание конвейера на пищевом производстве
• Физическое отключение силового кабеля к компрессору в нефтегазовом узле
• Обеспечение изоляции входящего кабеля в распределительном щите торгового центра

Практические советы

• Перед заменой или установкой всегда отключайте питание и используйте блокировочные устройства (замки, бирки)
• Проверяйте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить контактные поверхности
• Убедитесь, что монтажная плата имеет достаточную прочность - вес аппарата + усилие при переключении создают механическую нагрузку
• Если требуется контроль состояния, выбирайте модель с вспомогательными контактами или добавьте реле контроля
• Для помещений с риском попадания влаги - устанавливайте выключатель-разъединитель 3-полюсный 250А ВН88-35 внутрь щита с классом защиты не менее IP54
