РУКОЯТКА СЛЕВА СБОКУ_РУКОЯТКА ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО - SSD02503LS0200 ВЫКЛ.-РАЗЪЕДИНИТЕЛЬ SYSTEMEPACT SD250 3P 200A APC

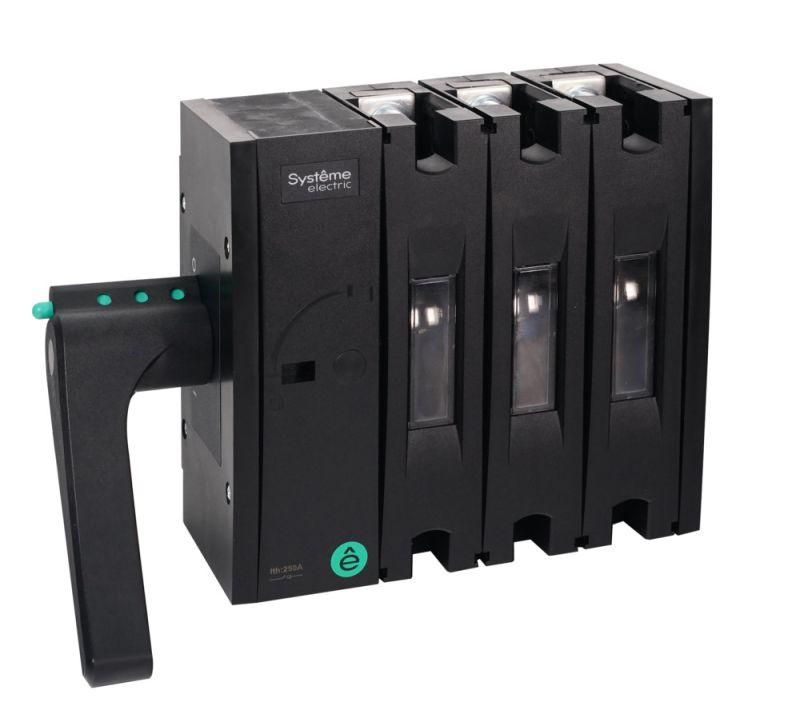

Выключатель-разъединитель SystemePact SP SD250 3P 200A с левой боковой рукояткой - устройство для безопасного ручного отключения и подключения электрических цепей в распределительных щитах. Артикул ssd02503ls0200 предназначен для промышленных объектов, где требуется надёжная изоляция цепи и возможность механической блокировки.

Назначение и область применения

Выключатель-разъединитель SystemePact SP SD250 3P 200A используется для ручного коммутационного отключения электрических цепей в сетях до 1000 В переменного и 1500 В постоянного тока. Применяется в главных и промежуточных распределительных щитах, щитах секционирования на заводах, в цехах, на конвейерах и у станков. Обеспечивает физическую изоляцию участка сети для проведения обслуживания и ремонта.

Технические характеристики

• Тип: выключатель-разъединитель
• Число полюсов: 3P
• Номинальный ток: 200 A
• Рукоятка: левосторонняя боковая, для монтажа на плите
• Монтаж: на монтажную плату (панель)
• Серия: SystemePact SP SD
• Производитель: Systeme Electric (SE)
• Артикул: ssd02503ls0200

Совместимость и монтаж

Устройство устанавливается на монтажную плиту с помощью болтов через отверстия в корпусе. Посадочные размеры соответствуют стандартам серии SystemePact SP SD. Для правильной установки необходимо соблюдать шаг крепления и зазоры между соседними аппаратами. Рукоятка расположена слева - при компоновке щита учтите направление её движения и доступ для оператора. Подключение проводов осуществляется сверху и снизу - допускается использование медных шин или кабелей с жилами до 95 мм2.

Безопасность и стандарты

Выключатель-разъединитель SystemePact SP SD250 3P 200A соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Конструкция обеспечивает четкую видимую разрывную точку, что гарантирует отсутствие скрытой энергии после отключения. Устройство не имеет автоматического отключения - работает исключительно вручную.

Преимущества

• Фиксированная позиция «включено/выключено» - предотвращает случайное переключение
• Левая боковая рукоятка удобна для компактных щитов с ограниченным пространством справа
• Поддерживает установку дополнительных вспомогательных контактов (например, сигнализация положения)
• Возможно закрепление навесного замка на рукоятке - обеспечивает безопасность при работах по ТБ
• Изготовлен из прочных термостойких материалов - устойчив к перегреву и химическим воздействиям

Ограничения применения

• Не предназначен для частого включения/отключения под нагрузкой - только для отключения без тока или при минимальном токе
• Не защищён от перегрузок и КЗ - требует обязательной защиты с помощью автоматических выключателей или предохранителей
• Не рассчитан на работу во взрывоопасных средах - не имеет взрывозащиты
• Не подходит для установки вне помещений без дополнительной герметизации - степень защиты IP20

Примеры использования

• Отключение питания станка перед техобслуживанием
• Секционирование участка конвейера для аварийного отключения
• Главный разъединитель в распределительном щите цеха
• Разъединитель в системе UPS для ручного перевода на байпас

Практические советы

• Перед монтажом проверьте соответствие номинала (200 А) нагрузке - не используйте для токов выше 200 А
• При использовании навесного замка выбирайте модели с подходящим диаметром штыря - совместимость зависит от типа рукоятки
• Для контроля состояния цепи рекомендуется установить дополнительный контакт NO/NC - он передаст сигнал в PLC или индикацию
• При сборке щита оставляйте свободное пространство вокруг рукоятки - минимум 80 мм для комфортного управления
• Не затягивайте крепёж слишком сильно - это может повредить пластиковую основу монтажной пластины
