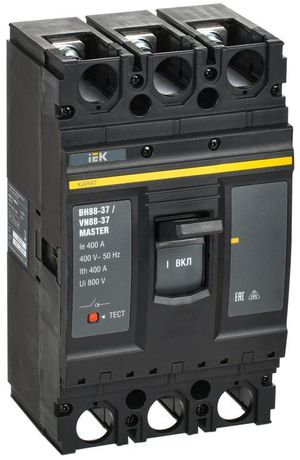

Выключатель-разъединитель 3п 400А ВН88-37 KARAT MASTER IEK KAM-VN40-3-0400

Выключатель-разъединитель 3-полюсный 400А ВН88-37 от IEK предназначен для безопасного ручного отключения и включения электрических цепей до 400 В в промышленных и коммерческих установках. Этот аппарат сочетает функции коммутации и изоляции, что делает его надёжным решением для распределительных щитов.

Назначение и область применения

Выключатель-разъединитель 3-полюсный 400А ВН88-37 используется для ручного отключения и включения трёхфазных цепей переменного тока с частотой 50 Гц. Он обеспечивает физическую изоляцию цепи при обслуживании, ремонте или аварийной ситуации. Применяется в низковольтных распределительных устройствах: ВРУ, шкафах управления, распределительных пунктах. Подходит для промышленных объектов, энергетики, нефтегазовой отрасли, коммерческой недвижимости и сельского хозяйства.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 400 А
• Количество полюсов: 3
• Тип управления: рычажковый - удобен для ручного воздействия даже в перчатках
• Способ присоединения: винтовые зажимы - совместим с медными и алюминиевыми проводниками
• Степень защиты: IP00 - без защиты от внешних воздействий, требует установки внутри закрытых щитов
• Номинальная мощность при нагрузке AC-3 (400 В): 276,8 кВт - позволяет управлять двигателями до этой мощности
• Материал корпуса: пластик - легкий, устойчив к коррозии, не проводит ток
• Комплектное устройство: да - в комплекте всё необходимое для монтажа, без доп. деталей
• Подходит для распределительного щита: да - проектирован для установки в стандартные щитовые рамы

Совместимость и монтаж

Выключатель-разъединитель 3-полюсный 400А ВН88-37 монтируется на монтажную плату - то есть крепится болтами к металлической или деревянной основе внутри распределительного щита. Для правильной установки необходимо соблюдать посадочные габариты, указанные в чертежах производителя. Винтовое присоединение позволяет подключить провода сечением до 95 мм2. Обязательно отключите питание перед работой. Клеммы затягиваются усилием 1–1,5 Нм - переусиливать нельзя, чтобы не повредить контакт.

Безопасность и стандарты

Выключатель-разъединитель 3-полюсный 400А ВН88-37 соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Он не имеет защиты от пыли и воды (IP00), поэтому запрещено использовать вне защищённых электрошкафов. Отключение механически фиксируется в положении “ОТКЛ” - предотвращает случайное включение. Комплексная система изоляции гарантирует безопасность при работе с высокими токами.

Преимущества

• Надёжная механическая фиксация положений “ВКЛ” и “ОТКЛ” - исключает самопроизвольное переключение
• Простота эксплуатации - рычаг легко перемещается даже при наличии перчаток
• Совместимость с большинством типовых щитов - не требует доработки конструкции
• Высокая долговечность контактов - рассчитан на многократные операции включения/отключения
• Чёткая визуальная индикация состояния - положение рычага сразу показывает, включен ли прибор

Ограничения применения

• Не предназначена для автоматического отключения - не заменяет автоматический выключатель
• IP00 - нельзя устанавливать во влажных, пыльных или открытых помещениях
• Не рекомендуется для частого переключения более 10 раз в час - возможен износ контактов
• Не управляет нагрузкой под током - отключать можно только при отсутствии тока (нагрузка должна быть отключена другим устройством)
• Не поддерживает дистанционное управление - только ручное воздействие

Примеры использования

• Отключение питания крупного насоса на водопроводной станции перед техобслуживанием
• Изоляция цепи привода конвейера в пищевой промышленности
• Ручное отключение группы освещения в торговом центре
• Обеспечение безопасности при ремонте силового щита на производстве
• Функциональный разъединитель в системе управления теплом на сельскохозяйственных объектах

Практические советы

• Перед установкой проверьте соответствие номинала (400 А) и напряжения (380 В) вашей сети
• Используйте только качественные провода с подходящим сечением - не менее 50 мм2 для 400 А
• Закрепляйте выключатель-разъединитель 3-полюсный 400А ВН88-37 так, чтобы рычаг был доступен для быстрого действия
• Не используйте его как основное средство защиты - всегда комбинируйте с автоматическим выключателем или предохранителем
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых включениях
• При замене старого аппарата - сверьте габариты и расположение крепёжных отверстий
