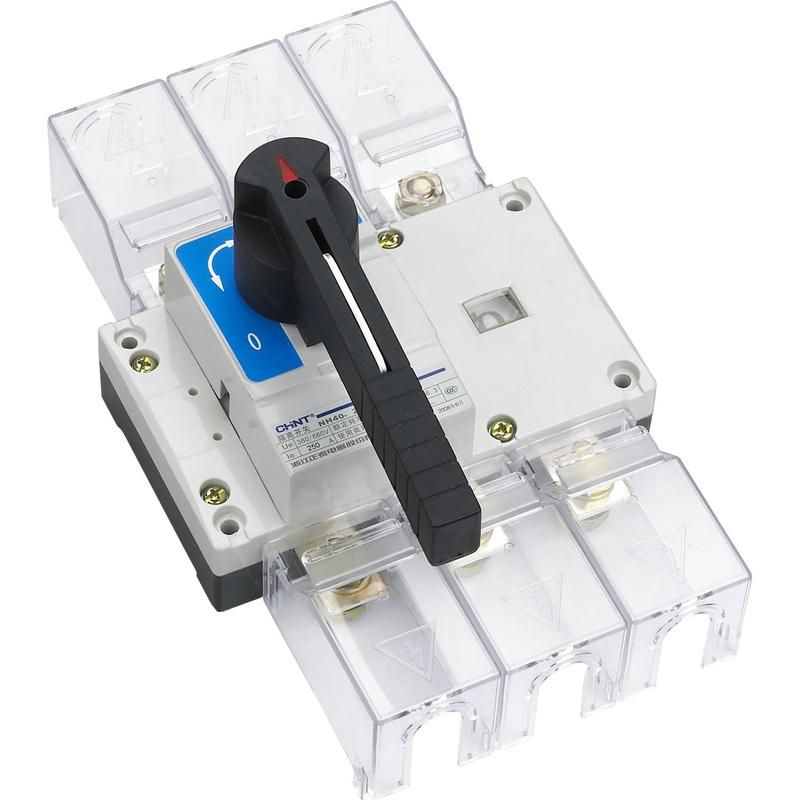

Выключатель-разъединитель NH40-400/3 ,3P ,400А, стандартная рукоятка управления | 393266 CHINT

Выключатель-разъединитель NH40-400/3 от CHINT предназначен для безопасного отключения и изоляции силовой цепи в распределительных системах переменного тока до 690 В. Этот аппарат сочетает функции коммутации и разъединения, что делает его ключевым элементом в щитах управления промышленного и жилищного назначения.

Назначение и область применения

Выключатель-разъединитель NH40-400/3 используется для ручного отключения электрической цепи под нагрузкой и последующего создания видимого воздушного зазора - это необходимо для обслуживания, ремонта или аварийного отключения. Применяется в качестве главного рубильника в низковольтных комплектных устройствах: ВРУ, распределительных шкафах, ящиках управления, станционных пультах. Подходит для объектов с высокой плотностью оборудования - заводы, складские комплексы, ЖЭКи, насосные станции.

Технические характеристики

• Номинальный ток: 400 А - способен долговременно проводить ток такой величины без перегрева.
• Номинальное напряжение: 400–690 В переменного тока, 440 В постоянного тока - совместим с большинством промышленных сетей.
• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз.
• Условный ток короткого замыкания: 20 кА - способен выдерживать кратковременные сверхтоки при КЗ без разрушения.
• Мощность при 400 В: 220 кВт - позволяет управлять крупными двигателями и нагрузками средней и большой мощности.
• Тип управления: поворотная удлинённая рукоятка - удобна для операций даже в ограниченном пространстве.
• Присоединение: болтовое - надёжное и проверенное соединение с медными или алюминиевыми шинами.
• Степень защиты IP20 - защищает от доступа пальцев и предметов более 12 мм, но не герметична; требует установки внутри закрытого шкафа.
• Вспомогательные контакты: опционально 0/1/1 - возможность подключения сигнализации или блокировки, но в базовой версии отсутствуют.
• Цвет рукоятки: чёрный - контрастный, легко различим в условиях плохого освещения.

Совместимость и монтаж

Выключатель-разъединитель NH40-400/3 рассчитан на установку в стандартные DIN-рейки и сборочные рамы комплектных устройств типа NH40. Монтаж выполняется через болтовые зажимы на входных и выходных шинах. Для правильного подключения важно соблюдать посадочную габаритную схему - размеры соответствуют сериям NH40 других производителей, но рекомендуется использовать комплектующие того же бренда (CHINT) для гарантированной совместимости. Установка возможна только в вертикальном положении. Не допускается монтаж в местах с вибрациями выше нормированного уровня.

Безопасность и стандарты

Выключатель-разъединитель NH40-400/3 соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Конструкция исключает самопроизвольное включение благодаря механической блокировке в положении “выкл”. Наличие видимого разрыва между контактами гарантирует безопасность при проведении работ на оборудовании. Обязательно использование защитных средств (диэлектрические перчатки, инструмент) при работе под напряжением.

Преимущества

• Высокая коммутационная стойкость - выдерживает многократные включения/отключения под нагрузкой.
• Жесткая металлическая конструкция корпуса - устойчив к механическим воздействиям и внешним факторам.
• Удобная рукоятка с удлинителем - снижает риск травм при управлении издалека.
• Поддержка больших токов - идеально для центральных точек распределения энергии.
• Совместимость с другими изделиями серии NH40 - можно формировать модульные системы.

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - степень защиты IP20 не защищает от воды, пыли и агрессивной среды.
• Не имеет автоматического отключения - не заменяет автоматический выключатель при перегрузках или КЗ.
• Не подходит для частого включения/отключения (более 10 раз в час) - это не устройство регулярной коммутации, а аварийного и сервисного отключения.
• Требует ручного управления - несовместим с дистанционным управлением без дополнительных модулей.

Примеры использования

• Главный выключатель в ВРУ многоэтажного жилого дома - отключает питание всего здания при плановом ремонте.
• Центральный рубильник в шкафе управления конвейерной линией - обеспечивает быстрое отключение при аварии.
• Разъединитель перед частотным преобразователем - создаёт изоляцию для техобслуживания инвертора.
• Распределительный щит на производственной площадке - служит точкой отключения питания для группы станков.

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и болтовых зажимов - для 400 А требуется минимум 120 мм2 меди.
• Обеспечьте свободный доступ к рукоятке - она должна поворачиваться без препятствий, особенно при установленных соседних аппаратах.
• Если нужна сигнализация состояния (“включен”/“выключен”), выбирайте версию с одним вспомогательным контактом - он устанавливается дополнительно.
• Не используйте этот выключатель как основное средство защиты - всегда комбинируйте его с автоматическим выключателем или предохранителем.
• Проверяйте затяжку болтов после первых 10–20 циклов включения - тепловое расширение может ослабить контакт.
