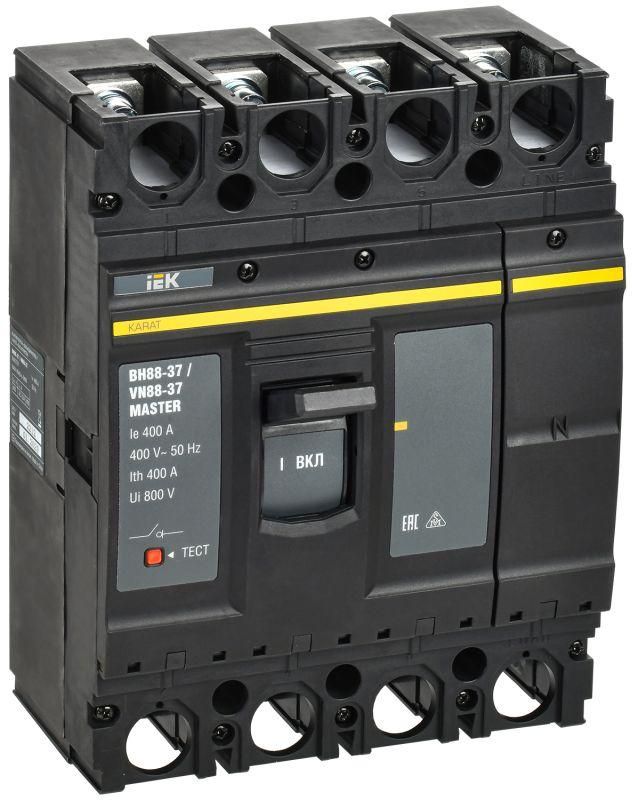

Выключатель-разъединитель ВН88-37 KARAT MASTER 4P 400А IEK (ИЭК) KAM-VN40-4-0400

Выключатель-разъединитель 4-полюсный 400А ВН88-37 от IEK предназначен для безопасного ручного отключения и включения электрических цепей до 400 В в промышленных и коммерческих установках. Этот аппарат сочетает функции выключателя и разъединителя, обеспечивая надёжную изоляцию цепи после отключения - важное требование для обслуживания и ремонта оборудования.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 400А ВН88-37 используется для оперативного отключения и включения трёхфазных цепей переменного тока с частотой 50 Гц и напряжением до 400 В. Применяется там, где требуется физическое разрывание цепи с видимым зазором - например, перед техобслуживанием или аварийным отключением.

Подходит для установки в распределительных щитах, ВРУ, шкафах управления и распределительных пунктах. Часто встречается в промышленности, нефтегазовой отрасли, энергетике, на объектах коммерческой недвижимости и в сельском хозяйстве.

Технические характеристики

• Количество полюсов: 4 - позволяет отключать все три фазы и нейтраль одновременно;
• Номинальный ток: 400 А - рассчитан на нагрузки до этого значения;
• Номинальная мощность при 400 В (AC-3): 276,8 кВт - максимальная мощность двигателя, который можно отключать под нагрузкой;
• Тип управления: рычажковый - удобное механическое управление рукой, с чётким положением “ВКЛ” и “ОТКЛ”;
• Тип присоединения: винтовое - провода закрепляются болтами, что обеспечивает надёжный контакт;
• Материал корпуса: пластик - легкий, устойчивый к внешним воздействиям, но не защищён от попадания воды или пыли;
• Степень защиты IP00 - нет защиты от пыли и влаги; устройство устанавливается только внутри закрытых щитов;
• Комплектное устройство: да - в комплекте уже есть всё необходимое для монтажа, включая крепления;
• Вспомогательные контакты: 0 - нельзя подключить сигнализацию или автоматику, только ручной режим работы.

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 400А ВН88-37 совместим с большинством стандартных DIN-рейок и распределительными щитами, имеющими достаточное внутреннее пространство. Монтаж выполняется через винтовые клеммы - необходимо соблюдать момент затяжки, указанный в руководстве производителя, чтобы избежать перегрева контактов.

Устройство предназначено для установки в закрытых помещениях. Для монтажа в шкафах рекомендуется оставлять свободное пространство вокруг аппарата для теплоотвода и доступа к рычагу.

Безопасность и стандарты

Выключатель-разъединитель 4-полюсный 400А ВН88-37 соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при работах на оборудовании.

Преимущества

• Функциональное сочетание выключателя и разъединителя - снижает количество компонентов в щите;
• Надёжное винтовое присоединение - минимизирует риск ослабления контактов при вибрациях;
• Чёткая визуальная индикация состояния (“ВКЛ” / “ОТКЛ”) - исключает ошибки при операциях;
• Комплектность - не требует допоборудования для базового монтажа;
• Совместимость с системами КАРАТ - легко заменяется другими изделиями этой линейки.

Ограничения применения

• Не предназначен для работы вне закрытых щитов - степень защиты IP00 делает его уязвимым к пыли, влаге и случайным прикосновениям;
• Нет вспомогательных контактов - невозможно подключить сигналы удалённого контроля или блокировки;
• Не рассчитан на частые включения/отключения под нагрузкой - оптимально для редких операций, не для автоматического управления;
• Не подходит для цепей постоянного тока - работает только с переменным током 50 Гц.

Примеры использования

• Отключение питания трёхфазного двигателя насоса перед техническим осмотром;
• Главный разъединитель в ВРУ торгового центра для быстрого отключения всей нагрузки;
• Разъединитель на входе в распределительный пункт на производственной линии;
• Обесточивание участка сети в сельскохозяйственных теплицах перед ремонтными работами.

Практические советы

• Перед монтажом проверьте соответствие номинала (400 А) нагрузке вашей цепи - превышение вызовет перегрев и выход из строя;
• Используйте только медные провода с подходящим сечением - для 400 А обычно требуется 120–150 мм2;
• Убедитесь, что место установки в щите не подвержено вибрациям - они могут ослабить винтовые соединения;
• При необходимости автоматизации используйте этот выключатель-разъединитель вместе с контактором или автоматическим выключателем;
• Запомните: ВН88-37 - это не автоматический выключатель. Он не защищает от перегрузок и КЗ - нужна дополнительная защита.
