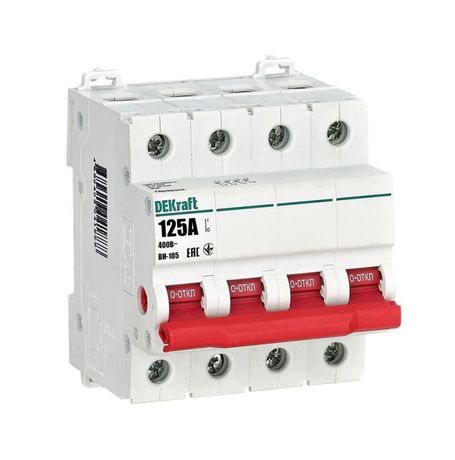

Выключатель-разъединитель ВН-105 ВН105-4P-125A DEKraft 17099DEK APC

Выключатель-разъединитель 4-полюсный 125А ВН-105 от DEKraft предназначен для ручного отключения и включения электрических цепей до 400 В переменного тока. Он устанавливается в распределительных щитах на DIN-рейку и обеспечивает безопасную изоляцию цепи при обслуживании. Артикул 17099dek соответствует модели ВН-105, которая отличается высокой надежностью и долговечностью.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 125А ВН-105 используется для ручного отключения электропитания в распределительных системах напряжением до 400 В переменного тока. Его основная задача - обеспечить физическую изоляцию участка сети перед проведением работ, а также выполнять частые операции включения и отключения под нагрузкой. Подходит для промышленных объектов: станков, конвейеров, систем вентиляции, группового освещения и других устройств, требующих четкого контроля питания.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Номинальный ток: 125 А
• Количество полюсов: 4
• Тип включения/отключения: выключатель-разъединитель нагрузки (не автоматический, не предохранительный)
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА (до 1 сек)
• Тип рукоятки: рычажного типа, окрашен в красный цвет
• Способ монтажа: на DIN-рейку 35 мм
• Тип присоединения: винтовые зажимы для проводов
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Модульная ширина: 4 модуля (73 мм глубина установки)
• Количество позиций переключения: 2 («Вкл» / «Выкл»)
• Гарантийный срок: 60 месяцев
• Категория применения: AC-22A (для коммутации двигателей и аналогичных активно-индуктивных нагрузок)

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 125А ВН-105 совместим с любой стандартной DIN-рейкой 35 мм. Установка выполняется путём защёлкивания на рейку - никаких дополнительных креплений не требуется. Для подключения используйте медные жилы сечением до 25 мм2. Винтовые зажимы затягиваются отверткой - рекомендуется проверять контакт после первого включения. Глубина устройства (73 мм) позволяет размещать его даже в компактных щитах, но учтите, что рядом должны быть свободные места для работы с рукояткой. Монтаж допускается в любом положении - вертикальном, горизонтальном или наклонном.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Конструкция исключает риск дугового перекрытия между полюсами благодаря специальным мостиковым контактам. Цвет рукоятки - красный - соответствует нормам безопасности: он сигнализирует о том, что устройство является органом управления питанием. IP20 не обеспечивает защиту от воды и пыли - применение возможно только внутри закрытых распределительных щитов.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на длительную работу при частых операциях включения/отключения
• Чёткий визуальный сигнал состояния: красная рукоятка легко заметна даже в темноте
• Надёжный разрыв цепи: мостиковые контакты предотвращают пробой дуги через изоляцию
• Долгий гарантийный срок - 5 лет - подтверждает качество сборки и материалов
• Компактная форма (4 модуля) экономит место в щите

Ограничения применения

• Не предназначена для автоматического отключения при перегрузках или КЗ - нужен дополнительный автоматический выключатель
• IP20 запрещает использование вне герметичных щитов - нельзя устанавливать на улице или во влажных помещениях
• Не имеет встроенных вспомогательных контактов - невозможно подключить сигнализацию или блокировки
• Не подходит для частотных преобразователей или мощных импульсных нагрузок - категория AC-22A ограничивает типы нагрузок

Примеры использования

• Отключение питания группы станков перед техобслуживанием
• Разъединение цепи конвейера для ремонта
• Коммутирование силовой линии насосной станции
• Формирование изолированного участка в распределительном щите для тестирования оборудования

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала винтовых зажимов - перегрев возможен при использовании слишком тонких проводов
• Не применяйте усилие при включении/выключении - механизм рассчитан на легкое движение. Чрезмерное давление может повредить внутренние механизмы
• Обязательно отключайте питание перед установкой - хотя устройство не имеет автоматических функций, оно работает под напряжением
• При замене старого аппарата сверьте ширину и глубину - модель ВН-105 занимает 4 модуля, но некоторые аналоги имеют другую геометрию
• Для удобства обслуживания можно пометить рукоятку биркой - например, «Система вентиляции эт. 3»
