Выключатель нагрузки 4П 100А 230В ВН-32-4100-УХЛ3-КЭАЗ - 141643

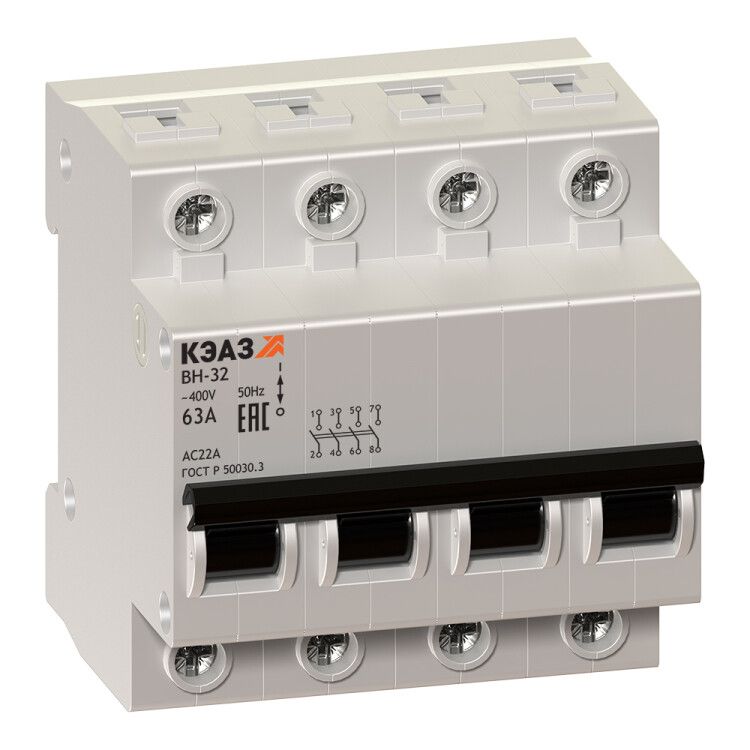

Выключатель нагрузки модульный 4П 100А 230В ВН-32-4100-УХЛ3 — это надёжный аппарат для ручного отключения нагрузки в распределительных щитах. Произведён КЭАЗ в рамках бюджетной серии, он предназначен для частых операций включения и отключения цепей до 100 А в системах с переменным током. Артикул 141643 соответствует требованиям ГОСТ Р 50030.3 и используется в промышленных и бытовых установках.

Назначение и область применения

Выключатель нагрузки модульный 4П 100А 230В ВН-32-4100-УХЛ3 применяется для безопасного отключения электрической цепи под нагрузкой. Он не предназначен для автоматического отключения при авариях — для этого нужны автоматы или УЗО. Его задача — ручное управление питанием оборудования: отключение перед обслуживанием, переключение режимов работы, изоляция участка сети.

Подходит для установки в щитах на объектах: производственные линии, насосные станции, системы вентиляции, освещение, тепловые пункты. Часто используется там, где требуется физическая изоляция цепи — например, при ремонте или плановой проверке.

Технические характеристики

• Номинальный ток: 100 А — максимальный постоянный ток, который выключатель может проводить без перегрева.
• Номинальное напряжение: 400 В — рабочее напряжение между фазами в трёхфазной сети (не 230 В, как указано в названии; 230 В — это фазное напряжение, что нормально для 4-полюсного аппарата в сетях 400 В).
• Количество полюсов: 4 — отключает все три фазы и ноль одновременно, обеспечивает полную изоляцию цепи.
• Тип тока: переменный (AC), 50/60 Гц — совместим со всеми стандартными сетями в России и странах СНГ.
• Способ монтажа: DIN-рейка 35 мм — устанавливается в стандартные распределительные щиты без дополнительных креплений.
• Модульная ширина: 4 М — занимает 4 модуля (72 мм) по ширине, требует соответствующего места в щите.
• Тип подключения: винтовой зажим — позволяет закрепить кабель сечением до 35 мм².
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги. Применяется только внутри закрытых щитов.
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, допустима повышенная влажность, но не конденсация.
• Исполнение: стационарное — не предназначено для перемещения или частого демонтажа.
• Рукоятка: тумблер — удобный механический переключатель с чётким положением “Вкл” / “Выкл”.
• НО контакты: 0 — нет вспомогательных контактов для сигнализации или управления другими устройствами.

Совместимость и монтаж

Выключатель нагрузки модульный 4П 100А 230В ВН-32-4100-УХЛ3 совместим с любыми DIN-рейками стандарта EN 60715. Для монтажа достаточно вставить корпус в рейку и зафиксировать защёлкой. Подключение выполняется через винтовые зажимы: затягивать необходимо усилием 1–1,5 Н·м — недостаточно плотно — риск нагрева, слишком сильно — повредится контакт.

Кабель должен иметь жилы из меди, сечением до 35 мм². Алюминиевые провода не рекомендуются — возможен окислительный процесс и потеря контакта. Все фазы и N должны подключаться строго в соответствии с маркировкой на корпусе. Отдельно стоит отметить: этот аппарат не имеет дугогашения, поэтому нельзя использовать его для отключения больших токов замыкания — только для рабочих токов до 100 А.

Безопасность и стандарты

Выключатель нагрузки модульный 4П 100А 230В ВН-32-4100-УХЛ3 сертифицирован по ГОСТ Р 50030.3 (эквивалент IEC 60947-3) и техническим условиям ТУ3424-073-05758109-2013. Соответствует требованиям безопасности для электромонтажа в помещениях класса IP20. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Простая и надёжная конструкция — минимум деталей, высокий срок службы при правильной эксплуатации.
• Удобный визуальный индикатор состояния: положение тумблера сразу показывает, включена ли цепь.
• Совместим с большинством типовых щитов благодаря стандартному формату DIN-рейки.
• Низкая цена в сравнении с аналогичными изделиями от других брендов — оптимален для бюджетных решений.
• Полное отключение всех четырёх проводников (L1, L2, L3, N) исключает опасность остаточного потенциала.

Ограничения применения

• Не является автоматическим выключателем — не отключает при перегрузке или коротком замыкании. Обязательно нужна защита (автомат или предохранитель) выше по току.
• Нельзя применять вне закрытых щитов — степень защиты IP20 не защищает от влаги, пыли, внешних воздействий.
• Не подходит для частого включения/выключения под большой ток (>100 А) — это снижает срок службы контактов.
• Отсутствие вспомогательных контактов — невозможно подключить сигналы удалённого контроля или блокировки.
• Не рассчитан на работу при температурах ниже −40 °C или выше +40 °C — не используйте в неотапливаемых открытых щитах зимой.

Примеры использования

• Отключение питания конвейера перед техобслуживанием.
• Ручное отключение группы светильников в производственном помещении.
• Изолирование входящей линии в щите управления насосной станцией.
• Разрыв цепи в распределительном щите холодильного оборудования.
• Обеспечение видимого разрыва в соответствии с требованиями ПУЭ при работах на оборудовании.

Практические советы

• Выбирая место установки, учтите, что аппарат занимает 4 модуля — планируйте свободное пространство в щите заранее.
• При подключении кабелей сечением 25–35 мм² используйте наконечники (наконечник типа НШВИ) — так контакт будет более надёжным и долговечным.
• Никогда не используйте этот выключатель вместо автомата. Он не спасёт от перегрузки — всегда ставьте в цепь автоматический выключатель на 100 А или чуть меньше.
• Проверяйте состояние контактов раз в год — особенно если аппарат часто включают. При появлении следов подгорания — замените.
• Для систем с высокими требованиями к безопасности (например, медицинские или взрывоопасные объекты) выбирайте модели с визуальным разрывом и более высокой степенью защиты — здесь ВН-32-4100-УХЛ3 не подойдёт.
