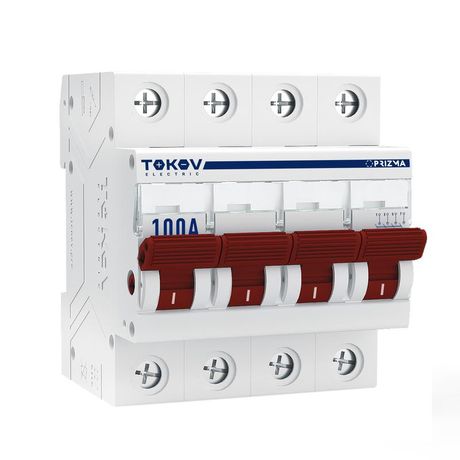

Выключатель нагрузки модульный 4п 100А PRIZMA TOKOV Electric TKE-PZ60-MDSI-4-100

Выключатель нагрузки модульный 4-полюсный 100А от TOKOV ELECTRIC - устройство для безопасного отключения и разъединения трёхфазной цепи с током до 100 А. Артикул tke-pz60-mdsi-4-100 предназначен для использования в распределительных щитах промышленных объектов и коммерческих зданий.

Назначение и область применения

Этот выключатель служит для ручного отключения электрической цепи под нагрузкой. Он не защищает от перегрузок или коротких замыканий - это задача автоматических выключателей. Выключатель-разъединитель обеспечивает физическое разрывание цепи, что необходимо для обслуживания, ремонта или аварийного отключения. Подходит для установки в силовые шкафы на станках, насосных группах, системах вентиляции и других устройствах с трёхфазным питанием 400 В.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 100 А - максимальный постоянный ток, который устройство может проводить без повреждений
• Количество полюсов: 4 - управление всеми тремя фазами и нулевым проводником одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети, соответствует стандартному трёхфазному напряжению 400/230 В
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить под нагрузкой
• Монтажная ширина: 4 модуля (72 мм) - занимает 4 стандартных места в DIN-рейке
• Глубина установки: 50 мм - требует минимум 50 мм свободного пространства за щитом
• Цвет рычага: красный - визуально выделяет устройство как элемент управления, указывает на функцию отключения

Совместимость и монтаж

Устройство устанавливается на DIN-рейку типа 35 мм. Для работы требуется место в щите шириной 72 мм и глубиной не менее 50 мм. Клеммы рассчитаны на подключение медных жил сечением до 50 мм2. Монтаж выполняется при отключённом питании. После установки проверьте надёжность затяжки контактов - слабый контакт вызывает нагрев. Убедитесь, что ноль (N) подключён через этот выключатель, так как он четырёхполюсный.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60947-3 для аппаратов управления и разъединителей. Отключение происходит механически - без автоматического срабатывания. Наличие красного рычага соответствует нормам безопасности: яркий цвет сигнализирует о том, что это орган управления, а не просто индикатор.

Преимущества

• Чёткая визуальная индикация состояния: положение рычага показывает, включен или отключен circuit
• Высокая отключающая способность (6 кА) позволяет использовать его даже в местах с высокими токами КЗ
• Поддержка отключения всех четырёх проводников - важное преимущество для систем с TN-S и TT
• Стандартная ширина 4 модуля - легко интегрируется в типовые щиты

Ограничения применения

• Не является защитным устройством - нельзя применять вместо автомата
• Не предназначен для частых операций включения/выключения под нагрузкой - рекомендовано не более 1–2 раз в день
• Не работает при напряжении выше 400 В - запрещено использование в сетях 690 В или выше
• Не имеет защиты от перегрузки - обязательно нужен совмещённый автоматический выключатель перед этим устройством

Примеры использования

• Отключение питания трёхфазного станка перед техобслуживанием
• Разъединение группы конвейеров в логистическом центре
• Изоляция насосной станции при плановом ремонте
• Ручной разъединитель в распределительном щите торгового центра

Практические советы

• Выбирая выключатель нагрузки модульный 4-полюсный 100А, убедитесь, что ваша система использует именно 4-проводную схему (L1, L2, L3, N)
• Не устанавливайте его в качестве основного защитного аппарата - всегда сочетайте с автоматическим выключателем
• Проверяйте температуру контактов после первых нескольких включений - перегрев говорит о плохом соединении
• Для удобства обслуживания можно пометить рычаг этикеткой “Отключение питания”
• Arтикул tke-pz60-mdsi-4-100 совместим с большинством щитов от ведущих производителей - проверьте только глубину корпуса
