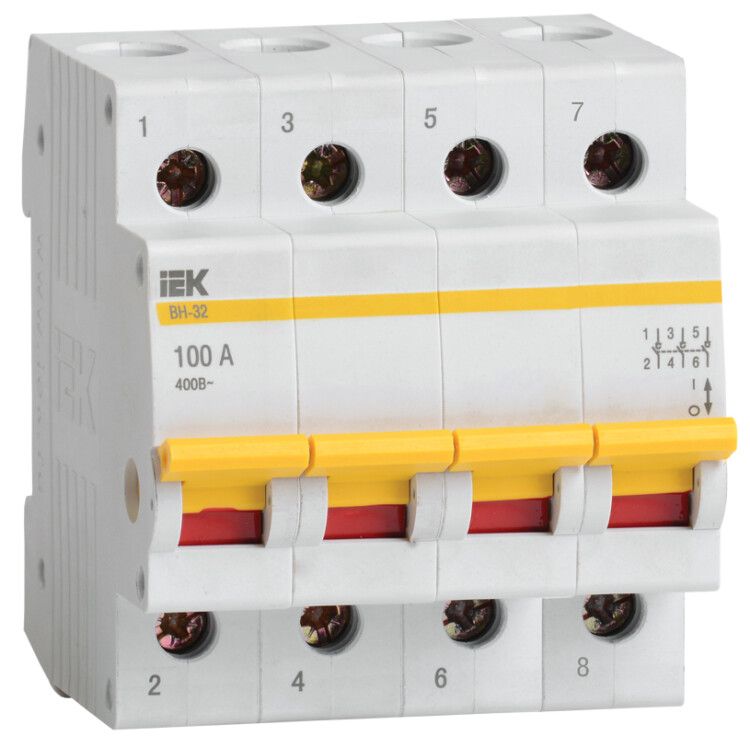

Выключатель нагрузки модульный (мини-рубильник) ВН-32 4Р 100А | MNV10-4-100 IEK

Выключатель нагрузки модульный ВН-32 4П 100А от IEK предназначен для безопасного включения, отключения и разъединения электрических цепей с током до 100 А. Этот аппарат используется в распределительных щитах с DIN-рейкой и соответствует требованиям ГОСТ Р 50030.3-2012. Артикул mnv10-4-100 обеспечивает совместимость с продукцией серии KARAT.

Назначение и область применения

Выключатель нагрузки модульный ВН-32 4П 100А применяется для ручного управления электрическими цепями переменного тока. Он позволяет включать и отключать нагрузку в штатном режиме, сохраняет проводимость тока даже при КЗ (но не отключает его автоматически) и выполняет функцию видимого разъединения — необходимую для безопасности при обслуживании оборудования. Подходит для установки в силовые щиты промышленных объектов, производственных линий, насосных станций и систем вентиляции.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 4
• Тип тока: Переменный (AC)
• Ширина по модулям: 4 (17,5 мм × 4 = 70 мм)
• Максимальное сечение кабеля: 35 мм²
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Способ монтажа: На DIN-рейку 35 мм
• Тип рукоятки: Перекидной рычаг
• Цвет корпуса: Серый
• Климатическое исполнение: УХЛ4 (работает при температуре от –40 °C до +50 °C)
• Срок службы: 15 лет
• Нормативный документ: ГОСТ Р 50030.3-2012 (МЭК 60947.3-2008)

Совместимость и монтаж

Выключатель нагрузки модульный ВН-32 4П 100А легко монтируется на стандартную DIN-рейку благодаря защелке с двойным фиксированным положением — устройство плотно фиксируется и не выпадает при вибрациях. Для подключения используются клеммы с насечками, обеспечивающие надежный контакт с медными жилами до 35 мм². Совместим с другими компонентами серии KARAT: автоматические выключатели, УЗО, контакторы того же бренда IEK. Не требует специального инструмента — достаточно отвертки для затяжки клемм.

Безопасность и стандарты

Выключатель нагрузки модульный ВН-32 4П 100А соответствует ГОСТ Р 50030.3-2012, что гарантирует соответствие международному стандарту МЭК 60947-3. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим элементам, но не защищает от внешней среды — поэтому применение допускается только внутри закрытых щитов. Отсутствие автоматического отключения при КЗ делает этот аппарат не заменителем автомата, а лишь средством ручного разъединения.

Преимущества

• Увеличенная площадь контакта рукоятки — удобнее и безопаснее при операциях в перчатках или с грязными руками.
• Насечки на клеммах снижают нагрев и предотвращают ослабление соединения при длительной нагрузке.
• Двухпозиционная защелка обеспечивает прочную фиксацию на рейке без необходимости дополнительного крепления.
• Работоспособность при экстремальных температурах — от –40 °C до +50 °C — позволяет использовать в холодильных камерах, на открытых площадках в зимний период и в неотапливаемых помещениях.
• Срок службы 15 лет — рассчитан на многократные коммутации в промышленной среде.

Ограничения применения

• Не является автоматическим выключателем — не отключает цепь при перегрузке или коротком замыкании. Обязательно требуется установка в паре с защитным автоматом.
• IP20 не допускает использование вне электрошкафа — нельзя устанавливать на улице, в сырых или запыленных местах без дополнительной защиты.
• Подходит только для переменного тока — не работает в сетях постоянного тока.
• Не имеет сигнализирующих контактов — невозможно подключить удалённую индикацию состояния (вкл/выкл).

Примеры использования

• Разъединение питания трехфазного двигателя перед техобслуживанием.
• Ручное управление питанием конвейерной линии в цехе.
• Отключение группы освещения в административном здании при плановых работах.
• Обеспечение видимого разрыва в распределительном щите на производстве согласно правилам охраны труда.

Практические советы

• Выбирайте кабель с сечением не менее 16 мм² для тока 100 А — оптимально 25–35 мм² для долговечности и меньшего нагрева.
• Проверьте посадочный размер DIN-рейки перед монтажом — некоторые старые шкафы имеют рейки с отклонениями.
• Не используйте выключатель как единственный защитный элемент — всегда сочетайте его с автоматом на 100 А или чуть ниже (например, 80 А) для защиты от перегрузок.
• При работе в условиях высокой влажности или пыли — убедитесь, что весь щит герметичен и установлен в помещении с контролируемой средой.
• При замене устройства — отключите питание полностью, так как выключатель не имеет дугогашения и при отключении под нагрузкой возможна искра.
