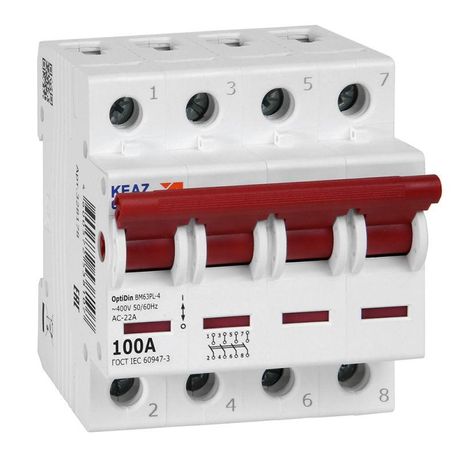

Выключатель нагрузки модульный OptiDin BM63PL-4100-УХЛ3 (BM63PL) | 328178 КЭАЗ

Выключатель нагрузки модульный 4П 100А 400В BM63PL-4100-УХЛ3 (BM63PL, ВМ63PL) от КЭАЗ предназначен для безопасного отключения электрической цепи под нагрузкой в распределительных щитах. Это надёжный разъединитель с рычажным управлением, подходящий для управления всей квартирной или помещенной сетью переменного тока.

Назначение и область применения

Выключатель нагрузки модульный 4П 100А 400В BM63PL-4100-УХЛ3 используется исключительно как общий выключатель в вводно-распределительных щитках. Он обеспечивает механический разрыв всех четырёх фаз одновременно при необходимости обслуживания, ремонта или аварийного отключения. Применяется в жилых домах, офисах, малых производственных помещениях - там, где требуется надёжное отключение всей нагрузки одним устройством. Не предназначен для частой коммутации или защиты от перегрузок и коротких замыканий - для этого нужны автоматические выключатели.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальный ток: 100 А
• Количество полюсов: 4
• Тип устройства: Выключатель-разъединитель нагрузки
• Способ монтажа: На DIN-рейку шириной 4 модуля (72 мм)
• Управление: Поворотный рычаг
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: УХЛ3 - предназначено для работы в условиях умеренного климата с температурой от −40C до +40C

Совместимость и монтаж

Выключатель нагрузки модульный 4П 100А 400В BM63PL-4100-УХЛ3 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для установки достаточно защёлкнуть корпус на рейку и закрепить контактные зажимы проводами сечением до 50 мм2. Подключение выполняется сверху и снизу - контакты расположены с двух сторон. Обязательно соблюдайте полярность подключения фазных проводов. Нулевой провод не коммутируется этим устройством - он должен проходить через отдельную шину.

Безопасность и стандарты

Выключатель нагрузки BM63PL соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Его конструкция гарантирует четкую видимость положения контактов - при отключенном состоянии между контактами образуется заметный воздушный зазор, что позволяет гарантировать отсутствие напряжения на защищаемой части сети. Отличается высокой механической износостойкостью - рассчитан на более чем 10 000 операций включения/выключения.

Преимущества

• Обеспечивает полный разрыв всех четырёх фаз - безопаснее, чем трёхполюсные аналоги
• Надёжный разрыв цепи без дуги благодаря специальной конструкции контактов
• Чёткая визуальная индикация состояния (вкл./выкл.) по положению рычага
• Поддерживает работу в широком диапазоне температур - идеально для холодных регионов
• Произведён на заводе КЭАЗ - известном производителе с долгой историей в области силовой аппаратуры

Ограничения применения

• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий
• Не допускается использовать для частого включения/выключения (более 1–2 раз в день) - это снижает срок службы
• Не применяется вне щита - требует герметичной защиты от внешней среды
• Не подходит для постоянной коммутации двигателей или мощных нагревательных элементов без предварительного согласования с производителем
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных помещениях без дополнительной защиты

Примеры использования

• Главный выключатель в этажном щите многоквартирного дома
• Общий отключающий элемент перед группой автоматических выключателей в квартире
• Разъединитель на входе в распределительный щит производственного участка
• Отключение питания всего оборудования перед плановым техобслуживанием

Практические советы

• Перед установкой проверьте соответствие сечения провода - максимальное сечение 50 мм2; меньшие провода можно использовать, но не рекомендуются для 100 А
• При использовании в системе TN-S обязательно подключайте PE-проводник к отдельной шине - этот выключатель не коммутирует защитный провод
• Не используйте BM63PL вместо автомата - всегда сочетайте его с защитными устройствами (например, автоматическими выключателями серии ВМ63)
• При монтаже в щитах с ограниченным пространством учтите габариты: 4 модуля = 72 мм, глубина около 80 мм
• Для удобства обслуживания рекомендуется помечать рычаг этикеткой “ГЛАВНОЕ ОТКЛЮЧЕНИЕ”
