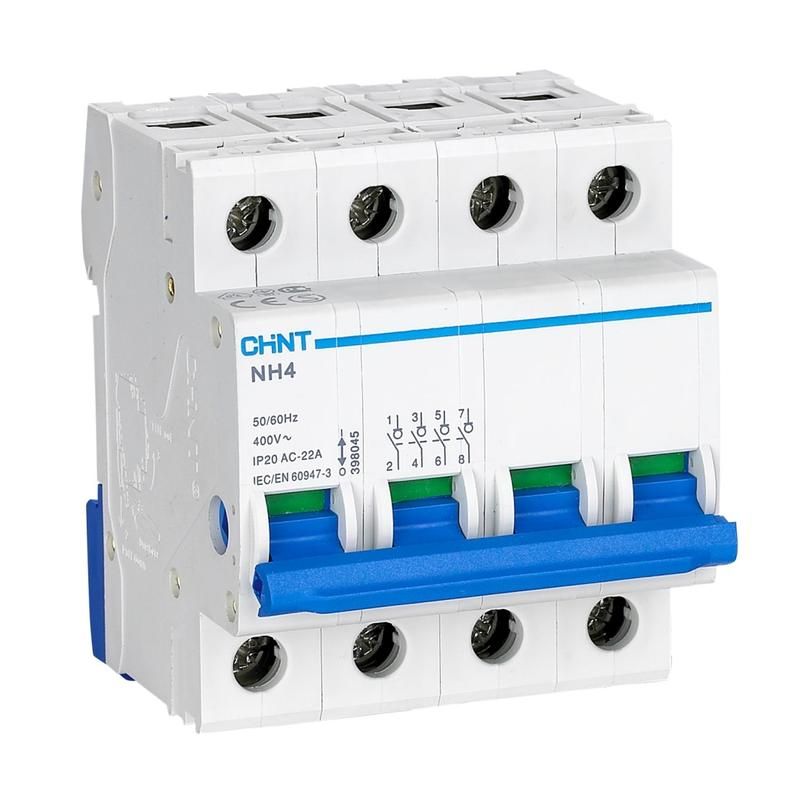

Выключатель нагрузки NH4 4P 100A (DB) (R) | 398045 CHINT

Выключатель нагрузки четырехполюсный 100А NH4 (R) от CHINT - устройство для безопасного ручного отключения и включения электрической нагрузки в распределительных щитах. Артикул 398045 предназначен для работы в промышленных, жилых и общественных объектах с номинальным током до 100 А.

Назначение и область применения

Выключатель нагрузки четырехполюсный 100А NH4 (R) используется для ручного коммутирования нагрузки в сетях переменного тока до 415 В и частотой 50/60 Гц. Он применяется как вводной аппарат в конечных распределительных щитах, обеспечивая надежное механическое отключение цепи перед обслуживанием, ремонтом или заменой оборудования. Подходит для установки в щитах управления станками, системами освещения, нагревательными установками и другими потребителями с постоянной или умеренной перегрузкой.

Технические характеристики

• Номинальный ток: 100 А - допустимая длительная нагрузка без перегрева
• Число полюсов: 4 - позволяет отключать все фазы и ноль одновременно
• Напряжение: до 415 В AC
• Частота: 50 / 60 Гц
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Категория применения: AC22A - рассчитан на управление активными и слабоиндуктивными нагрузками (например, нагреватели, освещение)
• Механическая износостойкость: 8500 циклов включения/отключения
• Электрическая износостойкость: 1500 циклов - количество операций при номинальном токе
• Кратковременный ток: 12 × Ie (1200 А) в течение 1 секунды - способен выдерживать кратковременные перегрузки
• Ширина одного полюса: 18 мм - компактная конструкция для плотной сборки
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными щитами
• Подключение: гибкий кабель, шины типа PIN и FORK - универсальные варианты подвода проводов

Совместимость и монтаж

Выключатель нагрузки четырехполюсный 100А NH4 (R) легко устанавливается на стандартную DIN-рейку 35 мм. Для подключения используются клеммы, поддерживающие многожильные кабели и шины с контактами типов PIN и FORK. Устройство совместимо с другими аппаратами серии NH4 - можно собирать модульные группы из нескольких полюсов. Обеспечивает четкую визуальную индикацию положения контактов: рычаг находится в положении «ВКЛ» или «ОТКЛ». При монтаже важно соблюдать момент затяжки клемм - переусердствовать нельзя, чтобы не повредить пластиковые детали.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов для аппаратов категории AC22A. Серия NH4 прошла испытания на термическую и электромагнитную стойкость. Наличие IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, однако устройство не предназначено для установки во влажных помещениях или местах с высокой запыленностью. Применение вне указанных условий требует дополнительной защиты корпуса.

Преимущества

• Универсальное исполнение - четыре полюса позволяют полностью отключать трехфазную цепь с нулевым проводником
• Высокая механическая долговечность - 8500 циклов обеспечивают срок службы более 10 лет при регулярном использовании
• Простота обслуживания - отсутствие дугогашения снижает риск отказов и упрощает диагностику
• Гибкость подключения - возможность использовать как кабели, так и шины PIN/FORK экономят время при сборке щита
• Совместимость с продукцией CHINT серии NH4 - позволяет формировать единые решения для всей системы распределения энергии

Ограничения применения

• Не предназначен для автоматического отключения при авариях - не имеет функций защиты от КЗ или перегрузки
• IP20 исключает использование в условиях повышенной влажности, пыли или на улице - требуется внешняя защита
• Работает только при номинальном токе до 125 А - применение выше этого значения недопустимо
• Не подходит для частого включения/отключения двигателей или мощных индуктивных нагрузок - риск возникновения дуги и быстрый износ контактов

Примеры использования

• Вводной выключатель в распределительном щите торгового центра для отключения питания всех этажей при плановом обслуживании
• Отключающее устройство перед группой тепловых завес в производственном помещении
• Ручной разъединитель перед преобразователями частоты в системах конвейера
• Общий рубильник для отключения световой сети в офисном здании

Практические советы

• Перед монтажом проверьте соответствие номинала тока нагрузки - 100 А не следует использовать для цепей с расчетным током близким к 125 А
• При подключении шин типа PIN/FORK используйте только подходящие по размеру контакты - некорректный контакт вызывает перегрев
• При установке в щит с несколькими выключателями сохраняйте минимальный интервал между аппаратами - это обеспечит теплоотвод и удобство обслуживания
• Не используйте выключатель как замену автоматическому выключателю - он не защищает от перегрузок и коротких замыканий
• При необходимости частого отключения - например, при тестировании оборудования - рассмотрите вариант с автоматическим выключателем с ручным приводом
