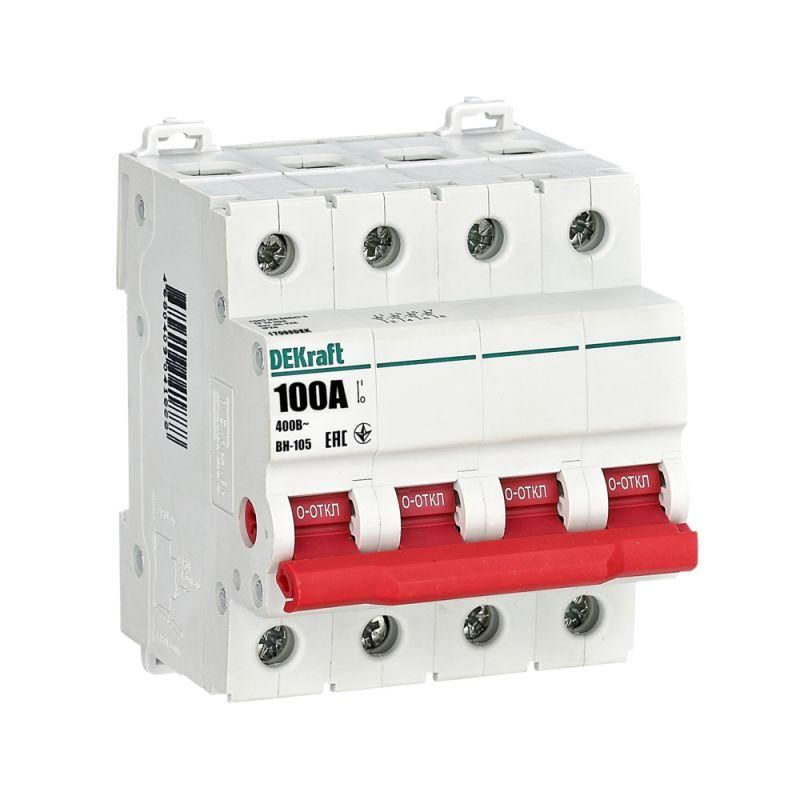

Выключатель-разъединитель ВН-105 ВН105-4P-100A DEKraft 17098DEK APC

Выключатель-разъединитель 4-полюсный 100А ВН-105 от DEKraft предназначен для ручного отключения и включения электрических цепей до 400 В переменного тока. Этот аппарат обеспечивает безопасную изоляцию участка сети при обслуживании и монтаже, сочетает надежность конструкции с компактностью - идеально подходит для установки в распределительных щитах. Артикул 17098dek соответствует серийному решению ВН-105.

Назначение и область применения

Выключатель-разъединитель 4-полюсный 100А ВН-105 используется для ручного отключения и включения нагрузки в трёхфазных сетях переменного тока 400 В. Он применяется там, где требуется физическая изоляция цепи - например, перед техобслуживанием оборудования, ремонтом щита или изменением схемы питания. Подходит для систем с высокими требованиями к безопасности: промышленные станки, конвейеры, системы освещения, насосные и вентиляционные узлы.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Номинальный ток: 100 А
• Количество полюсов: 4
• Тип включения/отключения: выключатель-разъединитель нагрузки
• Условный ток короткого замыкания: 28,1 кА
• Кратковременно выдерживаемый ток: 20 кА
• Степень защиты: IP20 - защищён от доступа пальцами, но не от пыли и воды
• Тип рукоятки: рычажного типа, цвет - красный
• Способ монтажа: на DIN-рейку 35 мм
• Модульная ширина: 4 модуля (около 72 мм)
• Глубина установки: 73 мм
• Количество позиций переключения: 2 - «ВКЛ» / «ОТКЛ»
• Тип присоединения: винтовые зажимы для проводов
• Конструктивное исполнение: для внутренней установки в распределительный щит
• Гарантийный срок: 60 месяцев
• Категория применения: AC-22A - для коммутации активных и слабоиндуктивных нагрузок

Совместимость и монтаж

Выключатель-разъединитель 4-полюсный 100А ВН-105 совместим с любой стандартной DIN-рейкой 35 мм. Установка возможна в любом положении - вертикально, горизонтально или даже перевёрнуто. Для подключения используйте одножильные или многожильные провода сечением до 25 мм2. Винтовые зажимы затягиваются отверткой - рекомендуется проверить контакт после первого включения. Монтаж допускается только в закрытых щитах с уровнем защиты не ниже IP54. Обеспечьте свободный доступ к рукоятке для оперативного отключения.

Безопасность и стандарты

Изделие соответствует категории применения AC-22A, что гарантирует надёжное отключение при нормальных условиях эксплуатации. Конструкция с мостиковыми контактами предотвращает пробой дуги через изоляцию - снижается риск возгорания. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от внешних воздействий - поэтому устройство нельзя использовать вне корпуса. Гарантия 60 месяцев подтверждает соответствие требованиям EN 60947-3.

Преимущества

• Высокая механическая и электрическая износостойкость - рассчитан на длительную работу в интенсивных режимах
• Чёткий визуальный индикация состояния: красная рукоятка легко заметна даже в плохо освещённом щите
• Физическое отключение всех четырёх полюсов одновременно - исключает риск оставления одной фазы под напряжением
• Компактная глубина (73 мм) позволяет экономить место в плотно заполненных щитах
• Отсутствие дополнительных функций (например, автоматического отключения) делает устройство более надёжным и менее подверженным отказам

Ограничения применения

• Не предназначена для частого включения/отключения - не является автоматическим выключателем
• IP20 не допускает использование во влажных, пыльных или открытых помещениях
• Запрещено применять для отключения токов короткого замыкания - только для рабочих токов до 100 А
• Не имеет встроенной защиты от перегрузки или перенапряжения - требует обязательной установки автоматических выключателей или предохранителей в цепи
• Не подходит для управляемой автоматизации - только ручное управление

Примеры использования

• Отключение трёхфазного станка перед техническим обслуживанием
• Изолирование группы светильников в производственном помещении
• Разъединение входа в распределительный щит для планового ремонта
• Подключение автономного контура питания (например, генератора) с ручным переводом
• Обесточивание вентиляторов или насосов в цеху перед работой на оборудовании

Практические советы

• Перед монтажом убедитесь, что сечение проводов соответствует максимальному значению - не более 25 мм2
• Проверяйте затяжку винтов через 1–2 месяца после первой эксплуатации - особенно при больших токах
• Не устанавливайте рядом с источниками тепла - температура выше +40 C может снизить долговечность
• Используйте только инструменты с изолированными ручками при работе с этим устройством
• При необходимости замены - отключите питание всей цепи, а не только одного устройства
• Для удобства обслуживания можно пометить рукоятку биркой: «Отключить перед ремонтными работами»
