Выключатель нагрузки NXHB-125 4P 100A(R) | 193192 CHINT

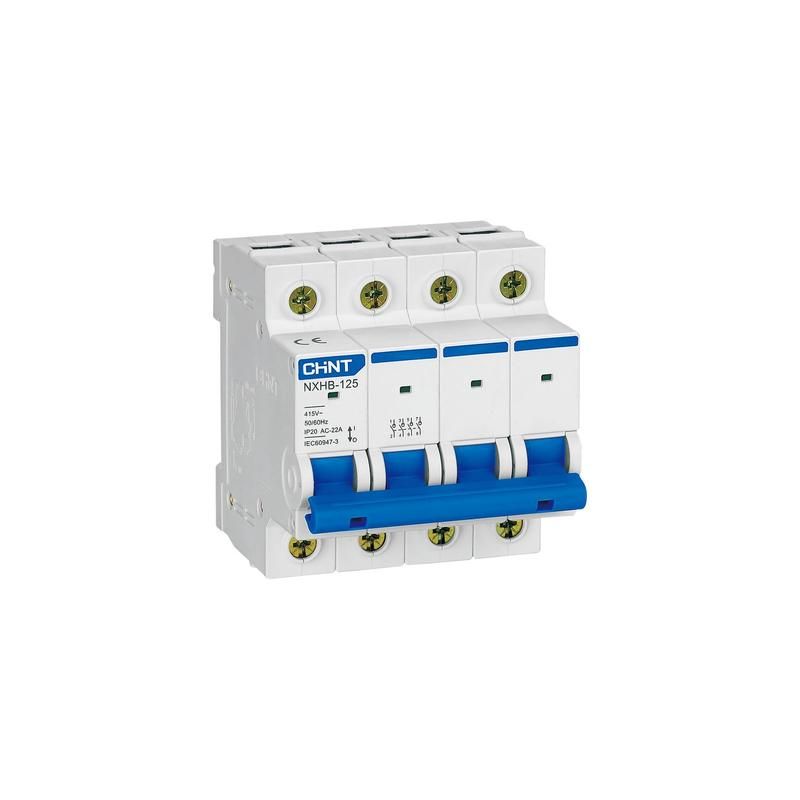

Выключатель нагрузки NXHB-125 4P 100A(R) - это четырёхполюсный коммутационный аппарат от бренда CHINT, предназначенный для безопасного включения и отключения электрических нагрузок в распределительных щитах. Он обеспечивает механическое отсоединение цепи, что делает его идеальным решением для обслуживания и ремонта оборудования в промышленных и бытовых системах.

Назначение и область применения

Выключатель нагрузки NXHB-125 4P 100A(R) используется для ручного отключения и включения электрических цепей при рабочих токах до 100 А. Его основная задача - надёжно разрывать токовую нагрузку и физически отделять участок сети от источника питания. Это особенно важно при плановом обслуживании, замене оборудования или аварийной ситуации.

Применяется в качестве вводного аппарата в конечных распределительных щитах жилых, офисных и промышленных объектов. Подходит для управления нагрузками: освещением, нагревательными элементами, насосами, вентиляцией и другим оборудованием, работающим от трёхфазной сети 415 В.

Технические характеристики

• Количество полюсов: 4 - позволяет отключать все три фазы и ноль одновременно;
• Номинальный ток: 100 А - максимальный постоянный ток, который аппарат способен коммутировать без повреждений;
• Напряжение: до 415 В переменного тока, 50/60 Гц - совместим с большинством трёхфазных сетей;
• Степень защиты IP20: защищён от доступа пальцев и крупных предметов, но не герметичен - требует установки внутри закрытого щита;
• Ширина одного полюса: 18 мм - компактная конструкция, удобна для плотной укладки в щите;
• Механическая износостойкость: 8500 циклов включения/отключения - долговечен при частом использовании;
• Электрическая износостойкость: 1500 циклов - количество операций при нагрузке до 100 А перед необходимостью замены;
• Категория применения: AC21B, AC22A - оптимизирован для активных и слегка индуктивных нагрузок (например, ТЭНы, двигатели малой мощности);
• Монтаж: на DIN-рейку 35 мм - стандартный способ крепления в распределительных щитах;
• Подключение: кабельные наконечники, шины типа PIN и FORK - гибкий вариант соединения с проводниками и сборными шинами.

Совместимость и монтаж

Выключатель нагрузки NXHB-125 4P 100A(R) легко интегрируется в любые типовые распределительные щиты с DIN-рейкой. Учитывайте, что он занимает 72 мм по ширине (4 × 18 мм), поэтому планируйте место в щите заранее. Для подключения используйте кабели с сечением, соответствующим току 100 А - обычно 16–25 мм2, в зависимости от материала (медь/алюминий) и температурных условий. Наконечники должны быть подходящего типа: FORK или PIN - они обеспечивают надёжный контакт без перегрева.

Не допускается установка вне закрытого корпуса - IP20 не защищает от влаги, пыли и внешнего воздействия. Обязательно соблюдайте правила электромонтажа: отключайте питание перед работой, проверяйте отсутствие напряжения, фиксируйте устройство плотно на рейке.

Безопасность и стандарты

Выключатель нагрузки NXHB-125 4P 100A(R) соответствует международным требованиям к категории применения AC21B и AC22A. Произведён в соответствии с нормами IEC 60947-3. Механическая прочность и тепловая стойкость подтверждены испытаниями на 8500 циклов без нагрузки и 1500 - под номинальным током. Кратковременная перегрузка до 1200 А (12×Ie) выдерживается в течение 1 секунды - это даёт запас при пусковых токах двигателей.

Преимущества

• Чётко выраженная визуальная индикация положения контактов - видно, открыт ли circuit;
• Устойчивость к механическому износу - срок службы выше среднего для аналогичных устройств;
• Гибкость подключения - совместим с различными типами наконечников и шин;
• Компактность - экономия места в щите благодаря узкому полюсу 18 мм;
• Работает без автоматического отключения - исключает ложные срабатывания при колебаниях тока.

Ограничения применения

Выключатель нагрузки NXHB-125 4P 100A(R) не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от воды и мелкой пыли. Не применяется как замена автоматическому выключателю: он не имеет функций защиты от перегрузки или короткого замыкания. Также не рекомендуется для частого включения/отключения индуктивных нагрузок (например, больших двигателей) свыше 1500 циклов - возможен износ контактов. Не использовать в сетях постоянного тока.

Примеры использования

• Вводной выключатель в распределительном щите торгового центра для отключения группы светильников и кондиционеров;
• Отключающее устройство перед частотным преобразователем на производстве - позволяет безопасно провести техобслуживание;
• Разъединитель для системы отопления с ТЭНами в административном здании;
• Компонент в щите насосной станции - обеспечивает ручное отключение при необходимости ремонта.

Практические советы

• Выбирая выключатель нагрузки NXHB-125 4P 100A(R), убедитесь, что ваша нагрузка не превышает 100 А - лучше иметь запас в 10–20 %;
• Перед монтажом проверьте соответствие сечения кабеля и наконечников - некорректный контакт вызывает перегрев;
• Не устанавливайте рядом с источниками тепла или вибраций - это снижает срок службы механизма;
• Обязательно пометьте выключатель этикеткой: “Отключить перед обслуживанием” - это повышает безопасность персонала;
• Если требуется защита от КЗ - параллельно установите автоматический выключатель; этот аппарат лишь разъединяет цепь.
