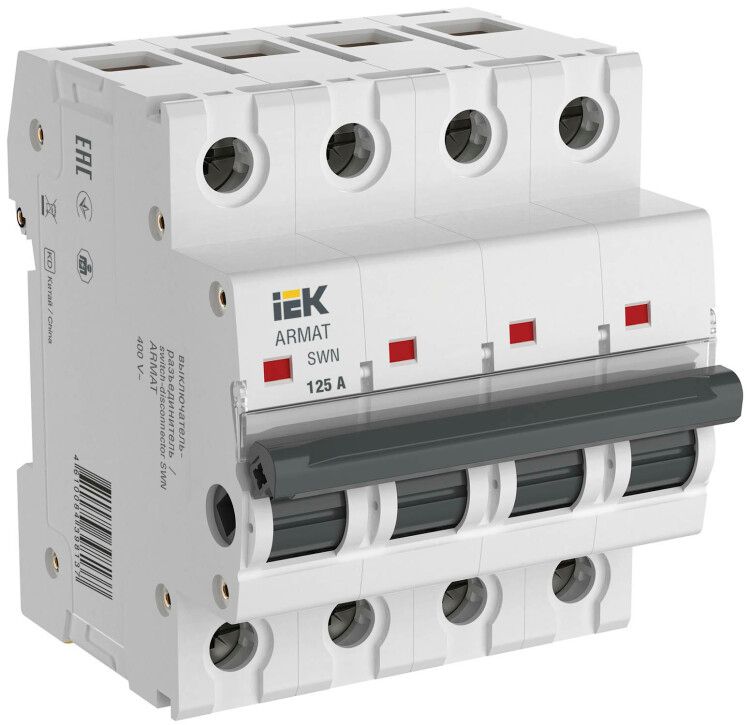

Выключатель нагрузки SWN 4P 125А | AR-SWN-4-125 IEK ARMAT

Выключатель нагрузки IEK (ИЭК) AR-SWN-4-125 предназначен для безопасного отключения электрических цепей под нагрузкой. Этот аппарат из серии ARMAT сочетает надёжную механическую прочность и долгий срок службы - до 15 лет - что делает его подходящим решением для промышленных объектов, где важна частота операций включения/выключения.

Назначение и область применения

Выключатель нагрузки IEK (ИЭК) AR-SWN-4-125 используется для ручного отключения и включения электрических цепей, когда на них есть рабочий ток. Он не защищает от перегрузок или КЗ - эти функции возложены на автоматы или предохранители. Применяется в распределительных щитах, на входе оборудования, в системах управления двигателями, конвейерах, насосными станциями и других установках с постоянным потреблением энергии.

Технические характеристики

• Номинальный ток: 125 А - способен коммутировать нагрузки до этого значения без повреждений;
• Номинальное напряжение: 400 В переменного тока (AC) - рассчитан на трёхфазные сети 380–400 В;
• Четыре полюса - позволяет одновременно отключить все фазы и нейтраль (если требуется);
• Тип переключения: выключатель-разъединитель - обеспечивает видимый разрыв цепи после отключения;
• Степень защиты IP20 - защищён от доступа пальцами и крупных предметов, но не от пыли и воды; подходит только для внутренней установки в закрытых помещениях;
• Модульная ширина: 4 модуля (72 мм) - совместим со стандартными DIN-рейками;
• Срок службы: 15 лет - благодаря укреплённым контактам и качественной сборке;
• Нет переключающих или НЗ контактов - устройство работает исключительно как разъединитель.

Совместимость и монтаж

Выключатель нагрузки IEK (ИЭК) AR-SWN-4-125 монтируется на DIN-рейку шириной 35 мм. Установка требует свободного места вокруг аппарата для удобного ручного управления рычагом. Подключение проводов осуществляется через зажимы сверху и снизу - максимальное сечение жилы рекомендовано до 50 мм2. Для правильного монтажа важно соблюдать порядок фаз и не допускать перекручивания проводов. После установки проверьте плотность затяжки клемм - слабые соединения вызывают нагрев.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60947-3 для выключателей-разъединителей. Отличается повышенной степенью механической износостойкости, чем обычные автоматические выключатели. Однако не имеет функций защиты от токов перегрузки или короткого замыкания - обязательно используйте его в паре с автоматическим выключателем или предохранителем.

Преимущества

• Двойной разрыв контакта - полностью размыкает каждую фазу, снижая риск дугового замыкания;
• Усиленные медные контакты - выдерживают сотни тысяч операций включения/отключения;
• Визуальный контроль положения - легко определить, включен ли прибор, даже в темном щите;
• Долгий срок службы - 15 лет работы без обслуживания при условии соблюдения режимов эксплуатации;
• Работает под нагрузкой - можно отключать оборудование во время работы, не дожидаясь полного прекращения тока.

Ограничения применения

• Не применяется в условиях высокой запылённости, сырости или на улице - IP20 не обеспечивает защиту от внешних факторов;
• Не является средством защиты - нельзя использовать вместо автомата;
• Не подходит для частого включения двигателей с большим пусковым током - возможен износ контактов при более чем 10–15 операциях в час;
• Не имеет сигнализационных выходов - невозможно удалённо контролировать состояние устройства без стороннего оборудования.

Примеры использования

• Главный выключатель перед группой станков на производстве;
• Отключающее устройство перед преобразователем частоты;
• Разъединитель в распределительном щите холодильного комплекса;
• Обеспечивающий видимый разрыв в системе освещения больших помещений;
• Подходящий вариант для автономных контуров, где нужна ручная блокировка питания.

Практические советы

• Выбирая выключатель нагрузки IEK (ИЭК) AR-SWN-4-125, убедитесь, что ваша система питается именно от 400 В AC - применение выше указанного напряжения недопустимо;
• При использовании в многоквартирных домах или административных зданиях - согласуйте необходимость такого аппарата с проектом, так как часто достаточно обычного автомата;
• Не забудьте про обязательную маркировку - каждый такой выключатель должен иметь ярлык с указанием, какой участок он отключает;
• Проверяйте периодически состояние контактов - особенно при работе с мощными нагрузками - наличие окисления или следов дуги требуют замены;
• Если вам нужны сигналы состояния - выбирайте модели с дополнительными вспомогательными контактами, такие варианты существуют в серии ARMAT, но не в этой конкретной модификации.
