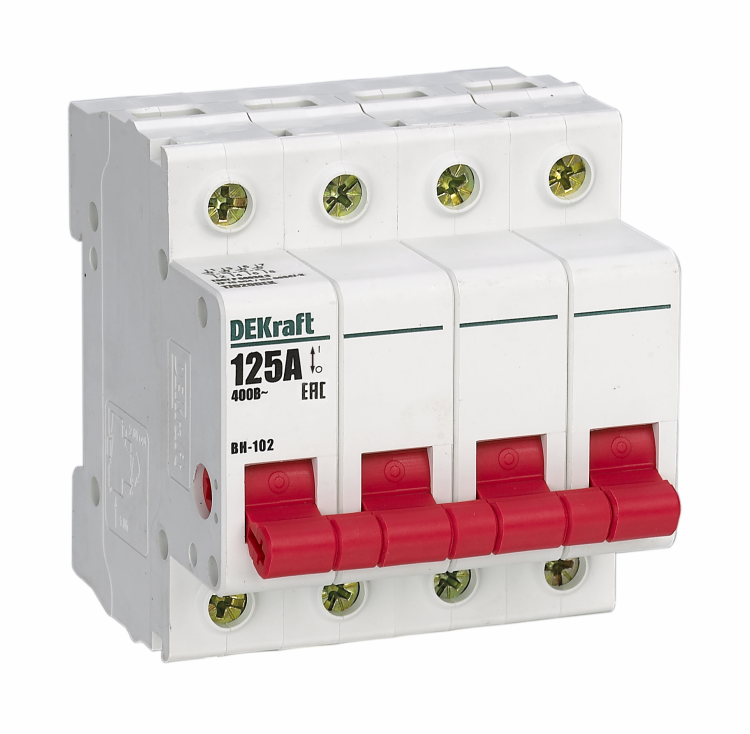

Выключатель разъед._ВН102-4Р-125А - 17020DEK APC

Выключатель-разъединитель 4 полюса 125А ВН-102 от DEKraft предназначен для ручного отключения и включения четырёхфазных электрических цепей до 400 В. Монтаж на DIN-рейку и компактная модульная конструкция делают его удобным решением для распределительных щитов промышленного и коммерческого оборудования.

Назначение и область применения

Выключатель-разъединитель 4 полюса 125А ВН-102 используется для безопасного отключения электрической цепи перед обслуживанием или ремонтом. Он не предназначен для частых операций в режиме нагрузки, но позволяет надёжно изолировать участок сети. Применяется в распределительных щитах на объектах с трёхфазной нагрузкой: станках, насосах, системах вентиляции, конвейерах и других устройствах, где требуется физическое отключение питания.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В переменного тока
• Количество полюсов: 4
• Тип изделия: выключатель-разъединитель нагрузки
• Способ монтажа: на DIN-рейку (35 мм)
• Модульная ширина: 4 модуля (72 мм)
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Тип подключения: винтовые зажимы для проводов
• Управление: красный тумблер
• Конструктивное исполнение: для внутренней установки в электрошкаф
• Количество нормально открытых контактов: 0
• Рабочее положение: любое

Совместимость и монтаж

Выключатель-разъединитель 4 полюса 125А ВН-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте одножильные или многожильные провода сечением до 25 мм2 - проверьте допустимую площадь сечения в документации производителя. Каждый полюс имеет отдельные винтовые зажимы, что позволяет подключить фазы и ноль независимо. После монтажа убедитесь, что все провода плотно затянуты - слабый контакт вызывает нагрев и выход из строя. Установка возможна в любом положении, но рекомендуется вертикальное расположение для лучшего рассеивания тепла.

Безопасность и стандарты

Выключатель-разъединитель 4 полюса 125А ВН-102 соответствует требованиям к устройствам для ручного отключения согласно ГОСТ Р 50030.3 и IEC 60947-3. Конструкция с мостиковыми контактами предотвращает пробой дуги через изоляцию, снижая риск возгорания. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от внешних факторов - применять только внутри закрытых щитов.

Преимущества

• Надёжный разрыв цепи благодаря специальным мостиковым контактам - минимизация дугового замыкания
• Усиленная рукоятка тумблера - долгий срок службы даже при частых операциях
• Компактная 4-модульная конструкция - экономия места в щите
• Яркий красный тумблер - быстрая визуальная идентификация состояния (вкл./выкл.)
• Поддержка любого ориентационного положения - гибкость при проектировании щита

Ограничения применения

• Не предназначена для частого включения/отключения под нагрузкой - использовать только для изоляции цепи, а не для регулярного управления оборудованием
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях
• Отсутствие встроенных автоматических защит - требует совмещения с автоматическими выключателями или предохранителями
• Нет сигнализации состояния - не имеет индикации включения

Примеры использования

• Отключение трёхфазного станка перед техобслуживанием
• Физический разрыв цепи в распределительном щите производственного цеха
• Изолирование группы освещения или вентиляции для проведения работ
• Обеспечение безопасности при плановых отключениях в торговых центрах и складах

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Затягивайте винтовые зажимы усилием, указанным в руководстве - переусиливать нельзя, чтобы не повредить корпус
• Выбирайте место установки так, чтобы рукоятка была легко доступна - она должна быть видна и не перекрыта другими элементами
• Для систем с высокой нагрузкой рекомендуется сочетать этот выключатель-разъединитель с автоматическим выключателем - он обеспечит защиту от перегрузок и КЗ
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе в среде с повышенными температурами
