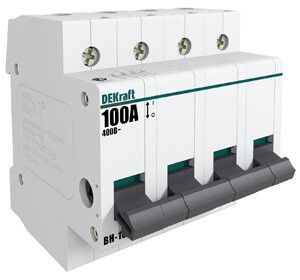

Выключатель нагрузки 4-полюсный 100А ВН-102 от DEKraft - это рубильник для ручного отключения и включения электрических цепей до 400 В в распределительных щитах. Применяется там, где нужна надежная механическая изоляция цепи, например, при обслуживании оборудования или аварийной остановке.

Назначение и область применения

Выключатель-разъединитель ВН-102 предназначен для ручного коммутирования нагрузки в электроустановках переменного тока до 400 В. Он не рассчитан на отключение токов КЗ - только рабочих токов до 100 А. Подходит для использования в качестве устройства отключения перед ремонтом, для изоляции участка сети или в системах с частичным автоматическим управлением, где требуется физический разрыв цепи.

Технические характеристики

• Номинальный ток: 100 А
• Номинальное напряжение: 400 В
• Количество полюсов: 4
• Тип: выключатель-разъединитель (рубильник)
• Способ монтажа: на DIN-рейку (занимает 4 модуля)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Подключение: винтовые зажимы
• Максимальное сечение кабеля: 55 мм2
• Тип рукоятки: тумблер с красной окраской
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Сертифицирован по ГОСТ Р 50030.3-2012

Совместимость и монтаж

Выключатель нагрузки ВН-102 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно зафиксировать устройство на рейке и подключить провода через винтовые зажимы. Максимальное сечение кабеля - 55 мм2, что позволяет использовать медные жилы до 35–50 мм2 в зависимости от изоляции. Обязательно соблюдайте плотность затяжки винтов - недостаточно затянутый контакт нагревается, слишком сильная затяжка повредит резьбу. Устройство можно монтировать в любом положении - вертикально, горизонтально или под углом.

Безопасность и стандарты

Выключатель-разъединитель ВН-102 соответствует требованиям ГОСТ Р 50030.3-2012, который регламентирует безопасность аппаратов низковольтного управления. Конструкция предусматривает мостиковые контакты, предотвращающие пробой дуги между полюсами. Цвет рукоятки - красный - соответствует правилам маркировки аварийных и отключающих устройств. IP20 не обеспечивает защиту от внешней среды - устройство устанавливается только внутри закрытых щитов.

Преимущества

• Надёжный разрыв цепи благодаря мостиковым контактам - снижена вероятность дугового замыкания
• Усиленная рукоятка рассчитана на многократные операции включения/отключения
• Простота монтажа на DIN-рейку - совместима с большинством типовых щитов
• Чёткий визуальный контроль состояния (рукоятка вверх = включено, вниз = отключено)
• Соответствие нормативам РФ - сертификат ГОСТ Р 50030.3-2012

Ограничения применения

• Не предназначены для отключения токов короткого замыкания - обязательно используйте с автоматическими выключателями или предохранителями
• IP20 - нельзя применять во влажных помещениях, на улице или в местах с высокой запылённостью
• Не имеет сигнализирующих контактов - не поддерживает дистанционное управление или блокировки
• Не рекомендован для частого циклического включения/отключения (например, более 10 раз в час) - это сокращает срок службы механизма

Примеры использования

• Отключение питания станка перед техобслуживанием
• Изолирование группы потребителей в распределительном щите
• Ручной отсечной выключатель в системе конвейера
• Функциональный разъединитель в щитах насосных станций
• Элемент безопасности в системах освещения крупных помещений

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 55 мм2 максимум. Более толстые провода не войдут в зажимы.
• При сборке щита оставляйте свободное место вокруг ВН-102 - он требует доступа для ручного управления.
• Не используйте этот выключатель как основное средство защиты - всегда сочетайте его с автоматом или предохранителем.
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - возможен нагар, особенно при больших токах близких к 100 А.
• Для удобства обслуживания можно пометить рукоятку этикеткой “Отключение питания” - это соответствует требованиям ПТЭ и ПУЭ.
