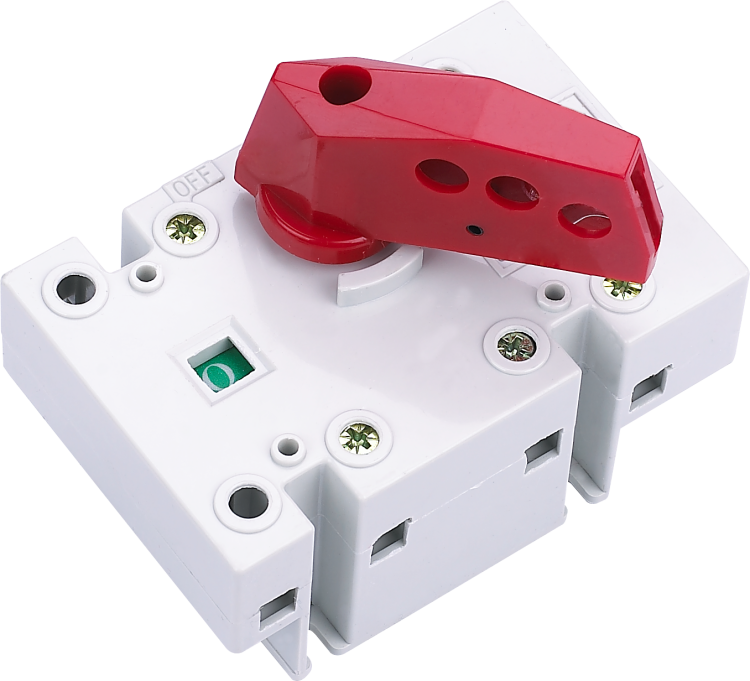

Выключатель-разъединитель 100A 4P ВР-101 | 40023DEK DEKraft APC

Выключатель-разъединитель 100A 4P ВР-101 от DEKraft предназначен для безопасного отключения электроцепей с током до 100 А в распределительных щитах. Устройство сочетает функции коммутации и создания видимого разрыва цепи, что делает его важным элементом для обслуживания и ремонта оборудования. Артикул 40023dek соответствует серийному решению ВР-101, ориентированному на промышленную автоматизацию.

Назначение и область применения

Выключатель-разъединитель 100A 4P ВР-101 используется для ручного отключения электрической цепи с созданием видимого разрыва - это необходимо для безопасности при техобслуживании, ремонте или аварийном отключении. Применяется в распределительных щитах промышленного типа: на станках, конвейерах, насосных станциях, системах вентиляции. Подходит для смешанных нагрузок (активных и индуктивных), таких как двигатели, нагреватели, трансформаторы.

Технические характеристики

• Количество полюсов: 4 - позволяет отключать все фазы одновременно, включая ноль при необходимости;
• Номинальный ток: 100 А - выдерживает постоянную нагрузку до этого значения;
• Номинальное напряжение изоляции: 690 В - рассчитан на работу в сетях до 690 В переменного тока частотой 50 Гц;
• Условный ток короткого замыкания: 2 кА - способен выдерживать кратковременный ток КЗ до 2000 А без разрушения;
• Степень защиты IP00 - не имеет внешней защиты от пыли и воды, применяется только внутри закрытых щитов;
• Тип элемента управления: тумблер - механический переключатель с четким положением “Вкл/Выкл”;
• Конструкция: встраиваемое устройство фиксированной установки - монтируется жестко на монтажной плате;
• Габариты: 80×124×107 мм - компактный форм-фактор, подтверждает заявление о “компактной версии”;
• Тип присоединения: винтовые клеммы - медные, позволяют надежно зажимать провода сечением до 25 мм2;
• Блокировка: да - возможность запирания в положении “Выкл” для предотвращения случайного включения;
• Категория применения AC-22B - оптимизирован для переключения двигателей и других индуктивных нагрузок.

Совместимость и монтаж

Выключатель-разъединитель 100A 4P ВР-101 устанавливается на DIN-рейку через монтажную плату (не на рейку напрямую). Для монтажа требуется подготовить отверстие в стенке шкафа по размеру 80×124 мм. Провода подключаются к винтовым клеммам - допускается подключение сверху или снизу устройства, что упрощает трассировку кабелей. Благодаря медным контактам, рекомендуется использовать провода с зачисткой до 10–12 мм и плотной затяжкой клемм - это исключает перегрев.

Безопасность и стандарты

Выключатель-разъединитель 100A 4P ВР-101 соответствует требованиям к категории применения AC-22B и обеспечивает двойной разрыв каждого полюса - это гарантирует эффективное гашение дуги при отключении нагрузки. Наличие блокировки позволяет применять устройство в соответствии с правилами электробезопасности (ПУЭ): после отключения можно заблокировать рукоятку замком, чтобы исключить включение без разрешения. Однако из-за степени защиты IP00 использование вне щита недопустимо.

Преимущества

• Двойной разрыв контактов - снижает износ и увеличивает срок службы при частых операциях;
• Медные клеммы - обеспечивают минимальное переходное сопротивление и устойчивость к нагреву;
• Гибкая подводка питания - сверху или снизу - упрощает сборку щитов с ограниченным пространством;
• Фиксированная установка - исключает самопроизвольное выпадение при вибрациях;
• Блокировка - повышает уровень безопасности при работе с оборудованием высокой опасности.

Ограничения применения

• Не предназначен для работы на открытом воздухе или во влажных средах - степень защиты IP00 требует обязательного помещения в герметичный щит;
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ, должен использоваться совместно с автоматическими аппаратами (например, автоматическими выключателями);
• Не подходит для частого включения/выключения под нагрузкой - хотя и рассчитан на AC-22B, частые коммутации с током выше 80 А сокращают срок службы;
• Требует монтажной платы - нельзя установить напрямую на DIN-рейку без дополнительного крепления.

Примеры использования

• Отключение четырехпроводной сети 380 В перед техническим осмотром станка;
• Изолирование входа в групповой щит для ремонтных работ на конвейере;
• Ручной разъединитель в системе теплового насоса с трехфазным компрессором;
• Компонент в распределительном щите промышленного объекта, где нужна визуальная проверка отключенности цепи.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала клемм - максимальное сечение провода: 25 мм2;
• Обязательно используйте блокировку при работе в зонах повышенной опасности - это требование ПУЭ;
• Не устанавливайте рядом с источниками тепла - температурный режим работы ограничен внутренним объемом щита;
• При сборке щита учтите габариты 80×124 мм - оставьте минимум 10 мм свободного места вокруг для доступа к рычагу;
• Проверяйте состояние клемм каждые 6–12 месяцев - особенно при работе с большими токами, возможно ослабление контактов.
