КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТА 1 ЗАМОК - MSD100460R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 100A IP20 С APC

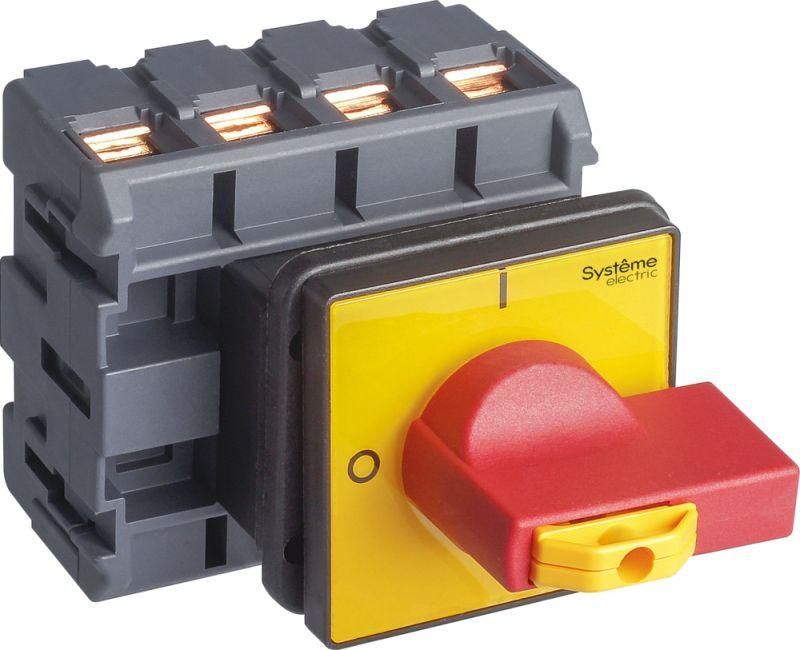

Выключатель-разъединитель Systeme Electric MSD100460R предназначен для безопасного отключения и коммутации силовых цепей до 100 А в промышленном оборудовании. Его компактная конструкция с красной рукояткой и возможностью блокировки делает его удобным решением для монтажа на дверцах щитов, особенно там, где требуется быстрый доступ и контроль.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSD100460R используется для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит в качестве главного или аварийного выключателя в распределительных щитах. Часто применяется в системах управления двигателями, конвейерах, насосных станциях и других установках, требующих надёжного физического разрыва цепи перед обслуживанием.

Технические характеристики

• Номинальный ток: 100 А
• Количество полюсов: 4
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не защищён от воды и пыли
• Рукоятка: красная, поворотная, с возможностью блокировки навесным замком
• Монтаж: на дверцу с помощью 4 винтов; совместим с DIN-рейкой через адаптер (не входит в комплект)
• Гарантия: 24 месяца
• Изоляционное расстояние: увеличенное - снижает риск пробоя между контактами
• Механический ресурс: высокий - рассчитан на многократные операции включения/выключения

Совместимость и монтаж

Выключатель-разъединитель Systeme Electric MSD100460R устанавливается на дверцу шкафа с помощью четырёх винтов. Для монтажа на DIN-рейку потребуется дополнительный кронштейн - он не входит в комплект. Кабельные входы рассчитаны на провода сечением до 50 мм2. Убедитесь, что толщина дверцы позволяет плотно затянуть винты без перекоса механизма. Рукоятка имеет фиксированную зону поворота - не допускается принудительное усилие при блокировке.

Безопасность и стандарты

Выключатель-разъединитель соответствует требованиям IEC 60947-3 для устройств отключения. Конструкция обеспечивает видимый разрыв цепи - обязательное условие для работ по безопасности. Блокировка рукоятки навесным замком позволяет выполнить процедуру LOTO (Lock Out Tag Out) - предотвращает случайное включение во время ремонта. Несмотря на заявление производителя о корпусе IP65, сам выключатель имеет степень защиты IP20 - внешняя защита обеспечивается только при установке в закрытый шкаф.

Преимущества

• Удобная красная рукоятка - легко определить положение включения/отключения даже в условиях плохой освещённости
• Функция блокировки - повышает уровень безопасности при техобслуживании
• Увеличенное изоляционное расстояние - снижает вероятность дугового замыкания
• Высокий механический ресурс - долговечность при частых операциях
• Поддержка двух вариантов монтажа - на дверцу или через адаптер на DIN-рейку

Ограничения применения

• Не предназначена для автоматических циклических включений - только ручное управление
• IP20 не обеспечивает защиту от пыли и брызг - использовать только внутри герметичных шкафов
• Не подходит для цепей с токами выше 100 А - превышение вызывает перегрев и выход из строя
• Отсутствие встроенного теплового или электромагнитного расцепления - не заменяет автоматический выключатель
• Не рекомендуется для установки вне помещений или в сырых средах

Примеры использования

• Главный выключатель в щите питания станка с асинхронным двигателем (класс AC-3)
• Аварийный отключающий элемент на пульте управления конвейерной линии
• Разъединитель в распределительном шкафу для обслуживания группы насосов
• Компонент системы LOTO в промышленных цехах с жесткими правилами безопасности

Практические советы

• Перед монтажом проверьте посадочные отверстия на дверце - они должны точно совпадать с расположением винтов на MSD100460R
• Используйте только навесные замки с подходящим диаметром штока - слишком крупные могут мешать повороту рукоятки
• При подключении кабелей соблюдайте момент затяжки - переусиливать нельзя, чтобы не повредить клеммы
• Если планируете монтаж на DIN-рейку - заранее приобретите совместимый кронштейн от Systeme Electric
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление может повысить сопротивление
