КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ С ЗАМКОМ - MSD100410R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 100A IP20 APC

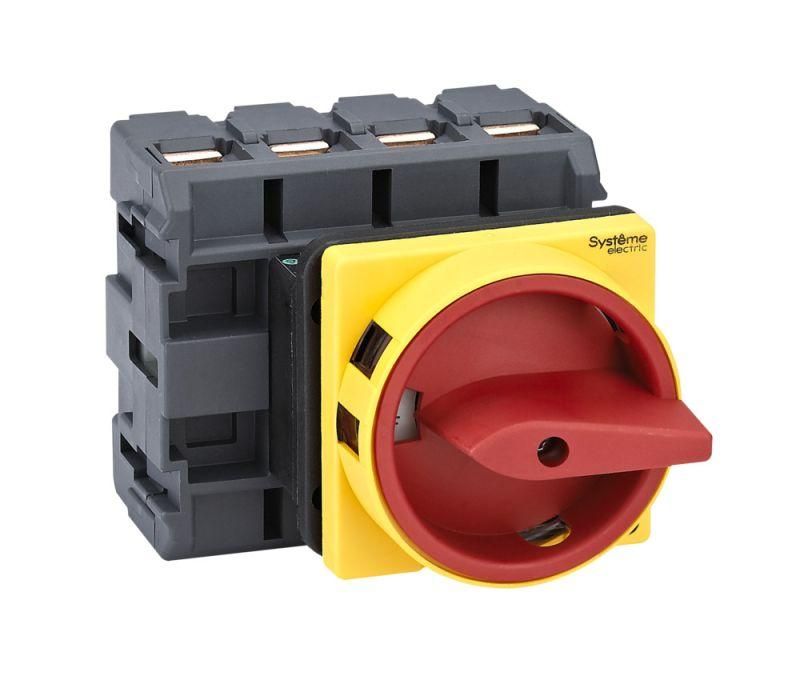

Выключатель-разъединитель Systeme Electric MSD100410R предназначен для безопасного отключения и коммутации силовых цепей до 100 А в распределительных щитах. Его конструкция с красной рукояткой и возможностью запирания позволяет использовать устройство как главный или аварийный выключатель, особенно там, где требуется быстрый доступ и контроль за питанием.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSD100410R используется для ручного отключения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Применяется в качестве основного или аварийного выключателя в промышленных щитах, на станках, конвейерах, системах вентиляции и других объектах, где нужна физическая изоляция цепи перед обслуживанием.

Технические характеристики

• Номинальный ток: 100 А - способен работать постоянно при такой нагрузке без перегрева
• Число полюсов: 4 - отключает все провода одновременно, включая нулевой и фазы
• Степень защиты: IP20 - предохраняет от контакта с частями под напряжением, но не защищён от воды и пыли
• Рукоятка: красная, поворотная, расположена на дверце - обеспечивает визуальную идентификацию положения и удобство оператора
• Крепление: 4 винта для установки на дверцу - устойчиво фиксирует устройство даже при вибрациях
• Функция блокировки: есть - можно запереть навесным замком для предотвращения случайного включения
• Гарантия: 24 месяца

Совместимость и монтаж

Устройство монтируется исключительно на дверцу щита с помощью четырёх винтов. Не предназначено для установки на DIN-рейку, хотя производитель указывает эту опцию - в данном варианте она недоступна. Посадочные отверстия рассчитаны под стандартные дверцы толщиной до 4 мм. Для надёжного соединения используйте кабели сечением до 25 мм2. Убедитесь, что зазор между дверцей и рамой достаточен для свободного поворота рукоятки.

Безопасность и стандарты

Выключатель-разъединитель Systeme Electric MSD100410R соответствует требованиям IEC/EN 60947-3 для аппаратов отключения. Красная рукоятка соответствует нормам безопасности - цвет означает “отключение” и “опасность”. Наличие механизма блокировки позволяет соблюдать процедуры LOTO (Lock Out Tag Out) при техобслуживании. Отсутствие герметизации (IP20) требует установки внутри закрытых шкафов без доступа влаги.

Преимущества

• Красная рукоятка легко отличается от остальных элементов - снижает риск ошибки при операциях
• Запираемая рукоятка обеспечивает безопасность при ремонте - никто не сможет включить питание без ключа
• Высокий механический ресурс - выдерживает более 10 000 циклов включения/выключения
• Большое изоляционное расстояние - минимизирует риск пробоя между контактами при перенапряжении
• Жесткая фиксация на дверце - не болтается, не деформируется при частом использовании

Ограничения применения

• Не допускается использование во влажных помещениях, на улице или в местах с брызгами - степень защиты IP20 не защищает от жидкости
• Нельзя устанавливать на DIN-рейку - этот вариант устройства не имеет крепления для рейки
• Не предназначен для частого автоматического включения/отключения - только ручная коммутация
• Не работает как автоматический выключатель - не обладает функциями защиты от перегрузки или КЗ

Примеры использования

• Главный выключатель питания на станке ЧПУ - позволяет полностью отключить электроэнергию перед сервисом
• Аварийный отключатель на конвейере - красная рукоятка видна издалека, быстро срабатывает при экстренной ситуации
• Распределительный щит в цеху - блокировка замком гарантирует, что ремонт будет выполнен без риска включения
• Щитовая в системе вентиляции - отключение всех фаз и нуля для проверки воздушных клапанов

Практические советы

• Перед монтажом проверьте, чтобы дверца была жёсткой - слабая конструкция вызовет люфт рукоятки и преждевременный износ
• Используйте только навесные замки с подходящими габаритами - не все замки поместятся в механизм блокировки
• Обязательно подписывайте рукоятку: “Отключено - ремонт”, особенно если несколько человек имеют доступ к щиту
• Не затягивайте винты слишком сильно - это может треснуть пластиковую основу корпуса
• Проверяйте состояние контактов каждые 6 месяцев при интенсивном использовании - окисление снижает надёжность
