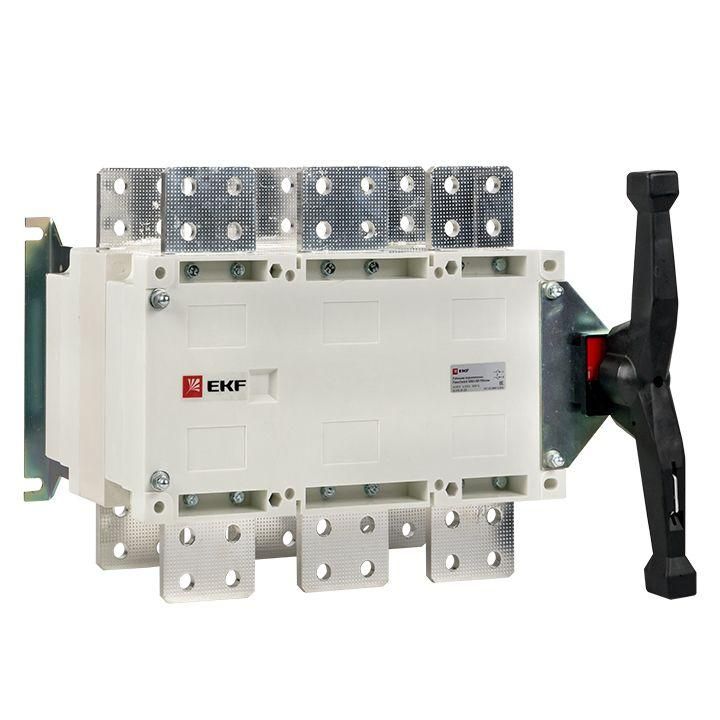

Рубильник-переключатель 4п 1250А с рукояткой управления для прямой установки PowerSwitch PROxima EKF pscs-1250-4

Рубильник-переключатель 4P 1250A с рукояткой управления для прямой установки от EKF - это механический коммутационный аппарат для ручного отключения и включения нагрузки в трехфазных сетях до 660 В. Артикул PSCS-1250-4 предназначен для установки в распределительных щитах там, где требуется надежное и безопасное отключение тока без автоматической защиты.

Назначение и область применения

Рубильник-переключатель 4P 1250A с рукояткой управления для прямой установки используется для ручного отключения и включения нагрузки в трёхфазных электросетях переменного тока частотой 50 Гц. Применяется в системах распределения электроэнергии, где не требуются частые операции переключения - например, для обслуживания оборудования, ремонта участков сети или аварийного отключения.

Подходит для установки в распределительных щитах на промышленных объектах: заводские линии, насосные станции, системы вентиляции, нагревательные установки. Может использоваться как устройство аварийной остановки благодаря наличию функции блокировки рукоятки.

Технические характеристики

• Номинальный ток: 1250 А - способен длительно проводить ток такой величины без перегрева.
• Номинальное напряжение: до 660 В - работает в высоковольтных трёхфазных сетях.
• Количество полюсов: 4 - управляет всеми тремя фазами и нулевым проводом одновременно.
• Условный номинальный ток короткого замыкания (Icu): 70 кА - способен выдерживать кратковременный ток КЗ этой величины без повреждений.
• Номинальный кратковременно выдерживаемый ток (Icw): 50 кА - гарантирует сохранность конструкции при воздействии тока КЗ до 50 кА в течение времени срабатывания защиты.
• Номинальная мощность при 400 В (AC-23): 560 кВт - максимальная активная мощность нагрузки, которую можно безопасно отключать.
• Тип присоединения: болтовое - провода крепятся через болты на клеммах, что обеспечивает прочное и долговечное соединение.
• Тип рукоятки: поворотный рычаг - позволяет легко переключать положение даже под нагрузкой.
• Степень защиты IP00: отсутствие защиты от внешних воздействий - устройство должно устанавливаться внутри закрытого шкафа или щита.
• Способ монтажа: на монтажную плату - крепится к металлической основе с помощью отверстий и кронштейнов.
• Функция блокировки: да - рукоятка имеет механизм фиксации в положении «Выкл», предотвращающий случайное включение.
• Двойное размыкание на полюс: каждый контакт имеет две точки разрыва - увеличивает надежность отключения и снижает риск возгорания.
• Контактные материалы: медный сплав с серебряным покрытием - обеспечивают низкое переходное сопротивление и долгий срок службы.

Совместимость и монтаж

Рубильник-переключатель 4P 1250A с рукояткой управления для прямой установки совместим с любыми распределительными щитами, имеющими достаточные габариты и жесткую основу для крепления на монтажную плиту. Для правильной установки необходимо соблюдать следующие условия:

• Посадочный размер соответствует стандартному креплению для устройств класса 1250 А - проверьте отверстия на монтажной плате перед монтажом.
• Обязательно используйте изолирующие прокладки между корпусом и металлом щита, чтобы исключить пробой изоляции.
• Не допускается установка вне защищенного корпуса - степень защиты IP00 требует герметичной среды.
• При подключении проводов используйте наконечники подходящего сечения - рекомендованное сечение кабеля зависит от температурного режима, но обычно составляет 95–150 мм2.

Безопасность и стандарты

Конструкция рубильника-переключателя 4P 1250A с рукояткой управления для прямой установки соответствует требованиям безопасности для промышленного оборудования. Корпус выполнен из ненасыщенной полиэфирной смолы с армированием стекловолокном - материал устойчив к огню, химическим веществам и механическим ударам. Это обеспечивает безопасную работу даже при повышенных температурах и в условиях возможного коррозионного воздействия.

Функция блокировки рукоятки позволяет выполнить процедуру LOTO (Lock Out Tag Out) - обязательную практику безопасности при проведении ремонтных работ.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) - минимизирует дуговое замыкание и продлевает срок службы контактов.
• Двойное размыкание на каждом полюсе - повышает надежность отключения и снижает вероятность сваривания контактов.
• Серебряное покрытие контактов - обеспечивает минимальное сопротивление и стабильную работу при больших токах.
• Фиксация рукоятки в положении «Выкл» - предотвращает несанкционированное включение, важно для безопасности персонала.
• Высокая термическая и электрическая стойкость - изделие рассчитано на экстремальные нагрузки, характерные для промышленных условий.

Ограничения применения

• Не предназначен для частых включений/отключений - применяется только для нечастых операций (не более нескольких раз в день).
• Степень защиты IP00 - нельзя использовать в открытых помещениях, на улице или в местах с пылью, влагой, маслом.
• Не имеет встроенной защиты от перегрузки или КЗ - обязательно должен использоваться в паре с автоматическими выключателями или предохранителями.
• Не подходит для управления двигателями с частотным преобразователем - может вызвать броски тока и повреждение контактов.
• Требует профессионального монтажа - неквалифицированное подключение может привести к перегреву, дуговым повреждениям или отказу.

Примеры использования

• Отключение питания крупного пресса на заводе перед техобслуживанием.
• Автономное отключение группы тепловых установок в котельной.
• Ручное отключение силового щита на конвейере при плановой остановке производства.
• Использование в качестве главного рубильника в распределительном пункте (РП) с последующей защитой автоматами.

Практические советы

• Перед первым включением проверьте затяжку всех болтов - слабый контакт может вызвать перегрев при 1250 А.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно после многократных отключений под нагрузкой.
• Используйте сигнализаторы состояния (например, световые индикаторы) рядом с рубильником, чтобы визуально определять положение переключателя.
• При работе в условиях высоких температур окружающей среды - убедитесь, что щит имеет принудительную вентиляцию.
• При замене старого рубильника - сравнивайте габариты и расположение креплений, так как PSCS-1250-4 имеет специфическую форму корпуса.
