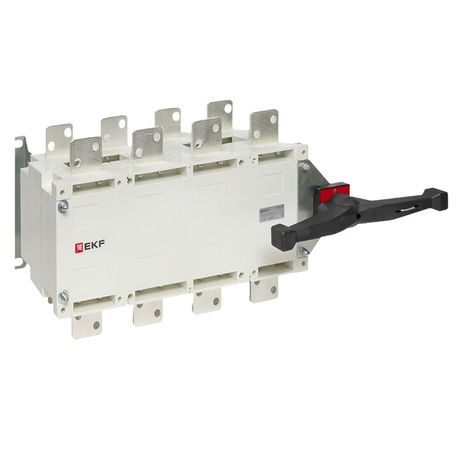

Рубильник-переключатель 1000A 4P c рукояткой управления для прямой установки PowerSwitch | pscs-1000-4 EKF

Рубильник-переключатель 4P 1000A 690В 70кА с рукояткой управления для прямой/поворотной установки от EKF - это механический коммутационный аппарат для ручного отключения и включения нагрузки в трехфазных сетях. Артикул PSCS-1000-4 предназначен для установки в силовые щиты и рассчитан на высокие токи короткого замыкания, что делает его надежным решением для промышленных объектов.

Назначение и область применения

Рубильник-переключатель 4P 1000A 690В 70кА с рукояткой управления используется для ручного отключения и включения нагрузки в трёхфазных сетях переменного тока 50 Гц. Он применяется там, где требуется надёжное механическое разъединение цепи - например, перед обслуживанием оборудования, при аварийных ситуациях или для перевода питания между источниками. Подходит для установки в распределительных щитах на предприятиях, в цехах, на насосных станциях, в системах автоматизации и на участках с мощными двигателями.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях с повышенным напряжением, включая промышленные системы 660–690 В
• Номинальный ток: 1000 А - способен длительно проводить ток до 1000 ампер без перегрева
• Количество полюсов: 4 - управление всеми тремя фазами и нулём одновременно
• Условный ток короткого замыкания (Icu): 70 кА - способен безопасно отключить максимальный ток КЗ до 70 тысяч ампер
• Кратковременно выдерживаемый ток: 50 кА - сохраняет целостность при воздействии тока КЗ до 50 кА в течение времени срабатывания защиты
• Тип рукоятки: поворотный рычаг - позволяет выполнять операции одним движением, удобен для быстрого доступа
• Реверсивный переключатель: да - можно менять направление питания между двумя источниками (например, основной и резервный)
• С блокировкой: да - рукоятка фиксируется в положении «Выкл», предотвращая случайное включение
• Способ монтажа: монтажная плата - крепится болтами к металлической платформе внутри шита
• Конструкция: встраиваемое устройство - не имеет корпуса, требует внешней защиты (щита или кожуха)
• Тип присоединения: болтовое - провода подсоединяются через болты, обеспечивающие прочный контакт
• Степень защиты: IP00 - нет защиты от пыли и воды; обязательно использовать в закрытых щитах
• Количество нормально открытых контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Рубильник-переключатель 4P 1000A 690В 70кА с рукояткой управления для прямой/поворотной установки совместим с любыми стандартными монтажными плитами из стали или алюминия толщиной 2–5 мм. Для правильной установки необходимо соблюдать посадочные размеры, соответствующие типоразмеру PSCS-1000-4. Болтовые зажимы рассчитаны на провода сечением до 150 мм2. Убедитесь, что все фазные и нулевые проводники подключены правильно - устройство не имеет полярности, но порядок подключения влияет на работу реверса. После монтажа проверьте плотность затяжки болтов и отсутствие люфта в механизме рукоятки.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и электробезопасности для промышленных коммутационных аппаратов. Конструкция обеспечивает двойное размыкание каждого полюса - это гарантирует полное отключение цепи даже при отказе одного контакта. Материалы корпуса - ненасыщенная полиэфирная смола с армированием стекловолокном - обладают высокой огнестойкостью и диэлектрической прочностью. Серебряные контакты снижают переходное сопротивление и увеличивают срок службы. Однако из-за степени защиты IP00 использование вне защищённого щита запрещено.

Преимущества

• Мгновенное размыкание контактов (скорость 13,8 м/с) - минимизирует дугу и продлевает жизнь механизмов
• Фиксация рукоятки - исключает случайное включение при техобслуживании
• Реверсивная функция - позволяет легко переключать питание между двумя источниками без дополнительных аппаратов
• Высокая токовая стойкость (70 кА Icu) - подходит для сложных сетей с большими токами КЗ
• Медно-серебряные контакты - устойчивы к окислению и обеспечивают долгую службу даже при частых операциях

Ограничения применения

• Не предназначен для частых включений/отключений - только нечастые операции вручную
• Степень защиты IP00 - нельзя использовать в условиях пыли, влаги или открытых площадках
• Отсутствие вспомогательных контактов - невозможно подключить сигналы состояния к системам автоматики
• Требуется внешняя защита - обязательна установка в закрытый щит с возможностью блокировки
• Не является автоматическим выключателем - не обеспечивает защиту от перегрузки или КЗ, только разъединение

Примеры использования

• Переключение питания между главным и резервным источником на насосной станции
• Ручное отключение цепи перед ремонтом частотного преобразователя
• Разъединение ввода в распределительный щит крупного производства
• Обеспечение безопасности при обслуживании конвейерных линий с мощными двигателями
• Использование в качестве секционирующего аппарата в системах с несколькими входами

Практические советы

• Выбирайте место установки так, чтобы рукоятка была легко доступна - она должна свободно поворачиваться без препятствий
• Проверяйте момент затяжки болтов согласно документации производителя - недостаточно или слишком сильно затянутые контакты вызывают нагрев
• При использовании в реверсивном режиме убедитесь, что два источника питания не могут быть включены одновременно - используйте блокировки или интерлоки
• Регулярно осматривайте контакты на наличие следов дуги или оплавления - особенно после многократных отключений при больших токах
• Этот рубильник - не замена автоматическому выключателю. Его задача - разъединение, а не защита. Комбинируйте его с автоматами или предохранителями для полноценной защиты
