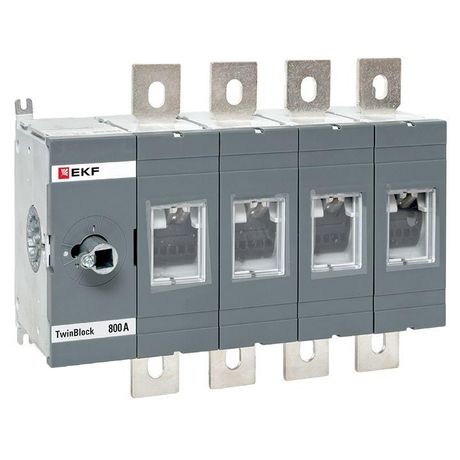

Рубильник 800A 4P без рукоятки управления TwinBlock | tb-s-800-4p EKF

Рубильник 800A 4P без рукоятки управления TwinBlock EKF - это стационарный выключатель-разъединитель для коммутации мощных цепей в распределительных щитах. Устройство рассчитано на работу с током до 800 А и напряжением до 690 В, применяется там, где требуется надёжное механическое отключение цепи без автоматической защиты. Артикул TB-S-800-4P соответствует серийному решению EKF TwinBlock.

Назначение и область применения

Рубильник 800A 4P без рукоятки управления TwinBlock EKF предназначен исключительно для ручного отключения и включения электрических цепей. Он не имеет встроенной защиты от перегрузок или КЗ - используется как изолирующий разъединитель. Применяется в системах распределения электроэнергии, где необходима физическая изоляция участка сети для обслуживания или ремонта. Подходит для установки в промышленных щитах: на станках, конвейерах, в системах освещения крупных объектов, в силовых шкафах с автоматическими выключателями.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (50/60 Гц)
• Номинальный ток: 800 А
• Количество полюсов: 4
• Условный ток короткого замыкания: 20 кА - способен выдерживать кратковременный ток КЗ без повреждений
• Конструкция: встраиваемое устройство фиксированной установки
• Степень защиты: IP00 - нет защиты от пыли и воды, требует установки внутри закрытого корпуса
• Способ монтажа: на монтажную плату (панель)
• Тип подключения: болтовые зажимы
• Рукоятка управления: отсутствует - управляется внешним механизмом или через привод

Совместимость и монтаж

Рубильник 800A 4P без рукоятки управления TwinBlock EKF монтируется на металлическую монтажную плиту внутри распределительного щита. Для работы необходимо использовать внешнюю рукоятку или привод, совместимый с конструкцией TwinBlock. Болтовое подключение позволяет надёжно зафиксировать медные или алюминиевые шины и кабели сечением до 150–185 мм2 (зависит от типа контактных зажимов). Обязательно соблюдайте шаг между полюсами - он определён конструкцией устройства. Нельзя устанавливать рубильник вне корпуса - IP00 не допускает открытого расположения.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Отключение обеспечивает видимый разрыв цепи - важное условие безопасности при работах на оборудовании. Однако отсутствие защиты от КЗ делает обязательным использование предохранителей или автоматических выключателей в цепи перед этим устройством. Все операции с рубильником должны проводиться после отключения питания и проверки отсутствия напряжения.

Преимущества

• Высокая коммутационная способность - 20 кА при КЗ, что достаточно для большинства промышленных сетей
• Чёткая механическая фиксация положений «вкл./выкл.» - снижает риск случайного включения
• Поддержка четырёхполюсного исполнения - удобно для трёхфазных систем с нулём
• Совместимость с другими компонентами серии TwinBlock - можно собирать модульные решения
• Надёжные болтовые зажимы - минимизация нагрева и потерь при высоких токах

Ограничения применения

• Не предназначен для частых включений/отключений - только для редкого ручного отключения
• Не работает автономно - обязательно нужна внешняя рукоятка или привод
• IP00 запрещает применение во влажных, пыльных или открытых помещениях
• Не имеет функций автоматического отключения - нельзя использовать вместо автомата
• Требует наличия свободного места вокруг для доступа к болтовым соединениям

Примеры использования

• Главный разъединитель в распределительном щите цеха - отключает питание всей линии перед плановым обслуживанием
• Функция изоляции перед ремонтными работами на насосной станции
• Отдельный разъединитель для группы мощных печей в термическом цехе
• Связка с автоматическим выключателем: автомат защищает от КЗ, а рубильник даёт визуальный разрыв

Практические советы

• Выбирайте внешнюю рукоятку с подходящим типом крепления - она должна плотно фиксироваться на валу механизма
• Перед монтажом проверьте соответствие сечения кабелей и момент затяжки болтов - указывается в документации EKF
• Обязательно используйте изолирующие крышки или боковые экраны, чтобы исключить случайное прикосновение к токоведущим частям
• Не устанавливайте рядом с источниками тепла - температурный режим работы ограничен +40 C
• При сборке щита учтите, что этот рубильник занимает больше места, чем обычный автомат - из-за габаритов болтовых зажимов
