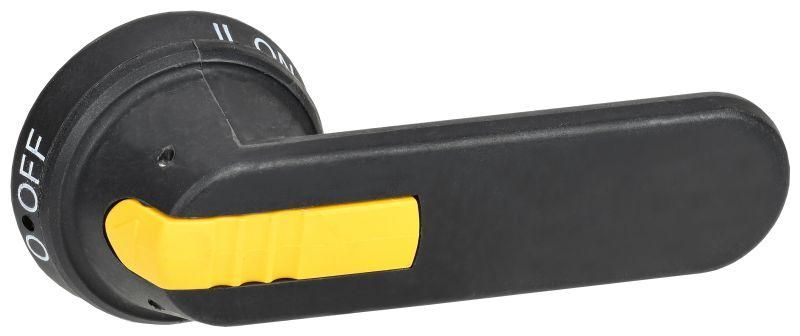

Рукоятка дистанционного управления для ВРК реверс 630-800А KARAT - KA-VR20D-RYD-0630-0800 IEK

Рукоятка дистанционного управления для выключателя реверсного типа 630–800 А от IEK (ИЭК), артикул ka-vr20d-ryd-0630-0800, позволяет управлять выключателем-разъединителем KARAT из безопасной зоны, не открывая дверцу щита. Устройство преобразует вращательное движение в поступательное, обеспечивая надёжный и удобный дистанционный контроль.

Назначение и область применения

Рукоятка дистанционного управления для выключателя реверсного типа 630–800 А используется для удалённого включения и отключения выключателей-разъединителей серии KARAT IEK. Применяется в распределительных устройствах, где требуется минимизировать контакт персонала с токоведущими частями - например, в промышленных щитах, на производствах, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Совместима с выключателями-разъединителями KARAT IEK номиналом 630–800 А
• Оснащена механическим замком - предотвращает случайное или несанкционированное управление
• Передаёт вращательное движение в поступательное - обеспечивает точное перемещение контактов выключателя
• Монтируется на дверь распределительного устройства
• Не содержит электронных компонентов - работает исключительно механически

Совместимость и монтаж

Рукоятка ка-vr20d-ryd-0630-0800 совместима только с выключателями-разъединителями серии KARAT IEK. Для работы необходим дополнительно приобретаемый вал - он соединяет рукоятку с механизмом выключателя внутри шкафа. Монтаж выполняется на внутреннюю поверхность двери щита: фиксируется болтами, после чего вал вставляется в выходной паз рукоятки и в соответствующий паз механизма выключателя. Посадочные размеры должны точно соответствовать габаритам выключателя KARAT.

Безопасность и стандарты

Устройство не требует внешнего питания и не создаёт электромагнитных помех. Соответствует требованиям безопасности для ручного управления высоковольтным оборудованием. Наличие замка соответствует нормам LOTO (Lock Out Tag Out) - позволяет заблокировать доступ к управлению во время обслуживания.

Преимущества

• Обеспечивает безопасную работу: оператор не открывает дверь щита, снижая риск поражения током
• Механическая надёжность: отсутствие электроники делает устройство устойчивым к перегрузкам, вибрациям и температурным колебаниям
• Замок защищает от несанкционированных действий - важен для соблюдения правил техники безопасности
• Простой и долговечный дизайн - минимальное количество деталей, легко обслуживается

Ограничения применения

• Не подходит для выключателей других серий или брендов - даже аналогичных по току
• Требует установки специального вала, который не входит в комплект
• Не применяется в условиях постоянного воздействия воды или агрессивных химических сред - не имеет защиты IP
• Не предназначен для автоматического управления - только ручная операция

Примеры использования

• Управление выключателем-разъединителем в цеховом щите на заводе, когда оператор находится вне помещения
• Подключение/отключение оборудования на насосной станции без необходимости входить в закрытую камеру
• Аварийное отключение в распределительном пункте при возникновении опасности - можно сработать, не приближаясь к токоведущим элементам

Практические советы

• Перед монтажом проверьте соответствие посадочного диаметра вала и паза выключателя KARAT - несоответствие вызовет пробуксовку или повреждение механизма
• Фиксируйте рукоятку жестко - люфт на двери может привести к некорректному положению контактов
• При использовании замка всегда используйте бирки LOTO - это обязательное условие для работ по технике безопасности
• Не используйте усилие больше рекомендованного - рукоятка передаёт момент, а не создаёт его; чрезмерное давление может сломать зубчатые передачи внутри выключателя
• Регулярно проверяйте состояние вала и смазывайте точки трения - особенно в запылённых или влажных средах
