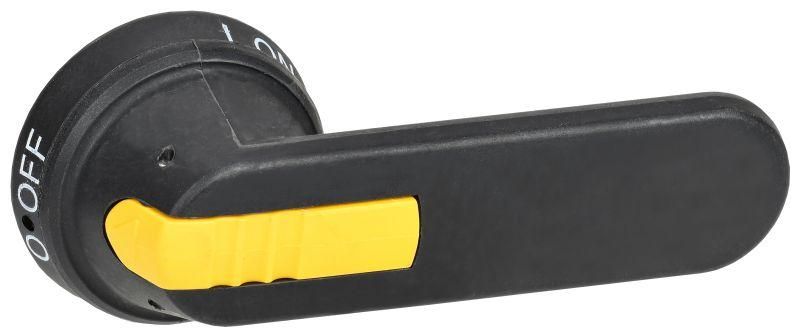

Рукоятка дистанционного управления для ВРК 630-800А KARAT - KA-VR10D-RYD-0630-0800 IEK

Рукоятка дистанционного управления для выключателя распределительного кабинета 630–800 А от IEK (ИЭК), артикул ka-vr10d-ryd-0630-0800, позволяет управлять выключателем-разъединителем KARAT извне, не открывая дверцу шкафа — повышает безопасность и удобство обслуживания.

Назначение и область применения

Рукоятка дистанционного управления используется для дистанционного включения и отключения выключателя-разъединителя KARAT IEK в распределительных кабинетах. Она переводит вращательное движение рукоятки на внешней стороне двери в поступательное движение внутри шкафа, что обеспечивает управление контактом без прямого доступа к токоведущим частям. Применяется в промышленных объектах, на производствах, в энергообъектах, где требуется частое или автоматизированное переключение — например, на станциях питания, конвейерах, насосных станциях.

Технические характеристики

• Совместима с выключателями-разъединителями KARAT IEK номиналом 630–800 А
• Оснащена механическим замком — предотвращает случайное или несанкционированное включение/выключение
• Монтируется на дверь распределительного устройства
• Требует установки отдельного вала (не входит в комплект)
• Обеспечивает передачу усилия от рукоятки к механизму выключателя через осевой вал

Совместимость и монтаж

Рукоятка ка-vr10d-ryd-0630-0800 совместима исключительно с выключателями-разъединителями серии KARAT IEK. Для работы необходим специальный вал, который приобретается отдельно — он соединяет рукоятку с внутренним механизмом выключателя. Монтаж выполняется на дверь шкафа: фиксируется болтами в соответствии с отверстиями на корпусе рукоятки. Убедитесь, что толщина двери соответствует требованиям производителя — не более 5 мм. После установки проверьте свободный ход вала и отсутствие заеданий.

Безопасность и стандарты

Рукоятка дистанционного управления IEK выполнена в соответствии с требованиями безопасности для оборудования до 1000 В переменного тока. Наличие замка соответствует нормам по предотвращению несанкционированных действий (ГОСТ Р 50030.3, IEC 60947-3). Замок позволяет закрепить положение «включено» или «выключено» — снижает риск аварийного включения при проведении работ.

Преимущества

• Устраняет необходимость открывать дверь кабинета при переключении — минимизирует контакт с опасными зонами
• Замок обеспечивает контроль доступа и предотвращает ошибочные действия
• Простой монтаж на стандартную дверь распределительного щита
• Высокая надежность механической передачи — нет электронных элементов, которые могут выйти из строя
• Поддерживается официальной сервисной сетью IEK — запчасти и документация доступны

Ограничения применения

• Не работает с другими сериями выключателей — только с KARAT IEK 630–800 А
• Требует обязательного наличия и правильной установки вала — без него функционал недоступен
• Не предназначена для частых циклов включения/отключения — рассчитана на редкое ручное управление, не для автоматизации
• Не подходит для установки во взрывоопасных средах — не имеет соответствующего взрывозащитного исполнения
• Не рекомендуется использовать при температуре ниже –25 °C — возможна потеря эластичности материалов

Примеры использования

• Управление питанием конвейерной линии на заводе — оператор включает/отключает оборудование через дверь щита, не выходя в зону повышенной опасности
• Переключение резервного питания в распределительном пункте ЖКХ — ремонтники используют рукоятку для отключения участка без вскрытия шкафа
• Тестирование системы в электроустановках — при профилактике рукоятка позволяет провести пробное включение без прямого контакта с токоведущими частями

Практические советы

• Выбирайте вал точно по модели выключателя — несовпадение длины или диаметра приведёт к некорректной работе
• Проверяйте плотность прилегания рукоятки к двери — зазор больше 1 мм может вызвать люфт и затруднить управление
• После монтажа протестируйте работу: несколько раз поверните рукоятку — если чувствуются рывки или заедания, проверьте выравнивание вала
• При длительном хранении смажьте ось вала графитовой смазкой — предотвратит коррозию и облегчит последующую установку
• Фиксируйте замок после каждого переключения — особенно при наличии нескольких обслуживающих бригад
