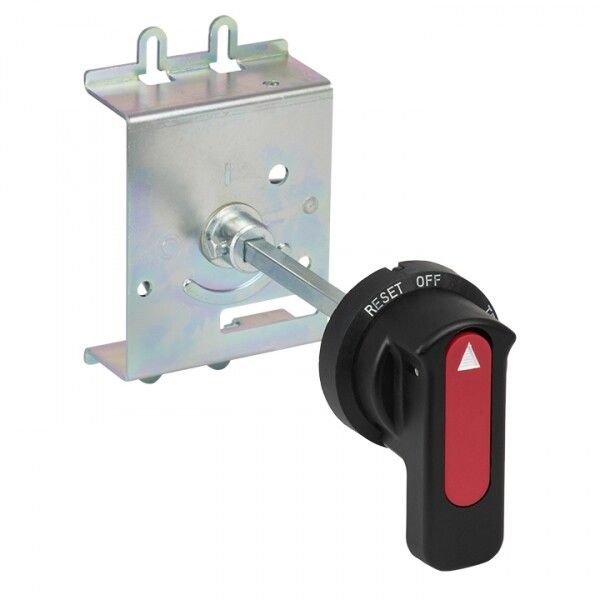

Привод ручной поворотный CS1 для TR AV POWER-1 AVERES EKF mccb-1-CS1-TR-av

Привод ручной поворотный CS1 для TR AV POWER-1 от EKF предназначен для ручного оперативного переключения выключателей-разъединителей серии Averes. Устройство устанавливается на монтажную плату и обеспечивает надежное управление силовым оборудованием в условиях промышленной автоматизации.

Назначение и область применения

Привод CS1 используется для ручного включения и отключения выключателей-разъединителей и силовых выключателей серии TR AV POWER-1. Применяется там, где требуется физический доступ к аппарату для обслуживания, ремонта или экстренного отключения - например, на щитах распределения энергии, в цехах с моторными приводами, на конвейерных линиях и в системах автоматического управления.

Технические характеристики

• Тип изделия: рукоятка ручного привода
• Способ приведения в действие: механический, ручной
• Материал корпуса: металл
• Цвет: черный
• Степень защиты: IP20 - защищает от контакта с пальцами и твердыми предметами более 12 мм, не защищен от воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в помещениях с нормальной влажностью
• Наличие оси-переходника: да - позволяет установить привод на выключатель без доработки
• Нормативный документ: ГОСТ Р 50030.2-2010

Совместимость и монтаж

Привод CS1 совместим исключительно с выключателями-разъединителями и силовыми выключателями серии TR AV POWER-1. Монтаж осуществляется на монтажную плату выключателя - привод крепится жестко с помощью оси-переходника, которая уже предусмотрена конструкцией аппарата. Подключение проводов к дополнительным контактам происходит через боковые гнезда на корпусе выключателя, сам привод не имеет собственных электрических соединений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010, который регламентирует безопасность низковольтных коммутационных аппаратов. Степень защиты IP20 гарантирует предотвращение случайного прикосновения к токоведущим частям, однако не обеспечивает защиту от влаги - использование вне закрытых щитов не допускается.

Преимущества

• Жесткая металлическая конструкция обеспечивает долговечность даже при частом использовании
• Оснащен переходником - не требует адаптеров или доработки выключателя
• Черный цвет и компактный профиль не нарушают эргономику сборки щита
• Поддерживает стандартизированную схему монтажа, что ускоряет замену и сервис

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых средах из-за низкой степени защиты IP20
• Не подходит для автоматических систем - только для ручного управления
• Совместим только с выключателями серии TR AV POWER-1; не работает с другими сериями, включая другие модели EKF
• Не рекомендован для частого циклического включения/выключения - предназначен для редких операций, таких как ремонт или аварийное отключение

Примеры использования

• Ручное отключение питания на участке конвейера перед техобслуживанием
• Переключение режима работы на распределительном щите в цехе с двигателями
• Экстренное отключение в случае перегрузки в системе с выключателями Averes
• Обслуживание оборудования в помещении с контролируемой средой (электрощитовая, серверная, производственный зал)

Практические советы

• Проверьте соответствие артикула привода CS1 и выключателя TR AV POWER-1 перед заказом - не все модели Averes поддерживают этот привод
• Убедитесь, что место установки сухое и защищено от попадания жидкости - IP20 не спасет от брызг или конденсата
• При монтаже используйте только оригинальную ось-переходник - сторонние элементы могут нарушить механическую связь и вызвать отказ
• Не применяйте привод в качестве рычага для усилия - он рассчитан на легкое вращение рукой, максимальный момент ограничен конструкцией
• Запасной привод CS1 можно хранить в щите - он занимает мало места и легко заменяется при необходимости
