Автоматический выключатель AV POWER-1/3 80А 35kA TR | mccb-13-80-TR-av EKF

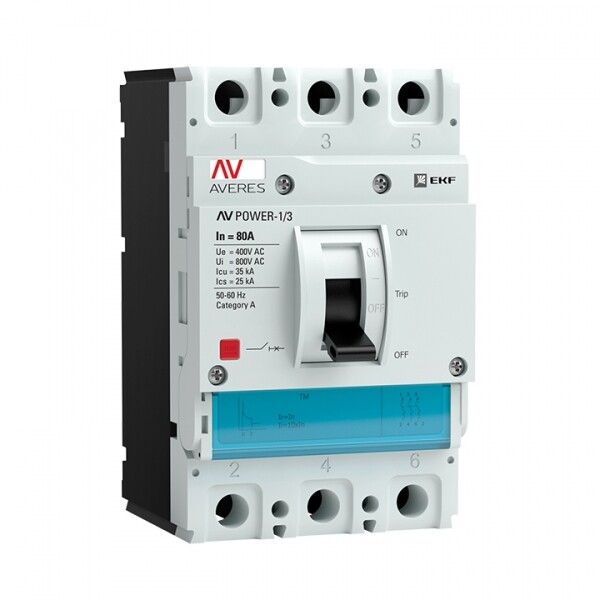

Автоматический выключатель AV POWER-1/3 80А 35кА TR - трёхполюсное коммутационное устройство серии AV POWER от EKF, предназначенное для защиты промышленных электросетей и двигателей от перегрузок и коротких замыканий. Модель рассчитана на номинальный ток 80 А, отключающую способность 35 кА и работает в сетях с напряжением до 690 В переменного тока.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 80А 35кА TR используется для редких ручных включений и отключений нагрузки в штатном режиме, а также для аварийной защиты от сверхтоков. Применяется в промышленных электроустановках: для защиты распределительных щитов, силовых кабелей и электродвигателей средней мощности. Подходит для условий производства, где требуется надёжная защита от КЗ и перегрузок - например, на конвейерах, насосных станциях, компрессорах и других устройствах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 80 А
• Число полюсов: 3
• Номинальное напряжение: 400–690 В AC
• Номинальная отключающая способность: 35 кА
• Тип расцепителя: электромагнитный + тепловой (двухступенчатая защита)
• Диапазон регулировки срабатывания по КЗ: 800 А (фиксированная настройка)
• Максимальное сечение кабеля: 70 мм2
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, без защиты от воды)
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C, умеренно влажный климат)
• Тип подключения: болтовое (зажимы для проводов)
• Тип привода: ручной рычажковый
• Указатель расцепления: есть (визуальное определение причины отключения)
• Серия: AV-POWER
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)
• Гарантия: 120 месяцев (10 лет)

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 80А 35кА TR монтируется на монтажную плату (DIN-рейку) стандартной ширины. Для подключения используются болтовые зажимы - допускаются медные кабели сечением до 70 мм2. Наличие унифицированного модульного основания позволяет заменять расцепители без замены всего аппарата - можно использовать другие типы расцепителей из серии AV-POWER, если меняются требования к защите. Индикатор отключения можно установить дополнительно, хотя в базовой комплектации он не предусмотрен. Моторный привод - опционально, требует заказа отдельно.

Безопасность и стандарты

AV POWER-1/3 80А 35кА TR соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует соответствие требованиям безопасности для промышленного оборудования. Устройство прошло сертификацию на безопасность работы в условиях повышенной влажности и колебаний температуры. IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания влаги - не применяйте в сырых помещениях без дополнительной герметизации.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для участков с большими токами КЗ
• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный - на внезапные КЗ
• Визуальный индикатор расцепления - сразу видно, почему произошло отключение
• Универсальная конструкция: возможна замена расцепителей без демонтажа автомата
• Длительная гарантия - 10 лет, что выше среднего для аналогичных изделий
• Поддержка больших сечений кабелей (до 70 мм2) - удобно для мощных потребителей

Ограничения применения

• Не предназначен для частых включений - не используйте как обычный рубильник
• IP30 не обеспечивает защиту от брызг и влаги - запрещён монтаж в открытых или влажных местах без кожуха
• Отсутствуют встроенные вспомогательные контакты - если нужны сигналы состояния, требуется внешняя аппаратура
• Фиксированный порог срабатывания по КЗ - нельзя настраивать, только выбирать подходящую модель
• Не рекомендован для бытовых систем - слишком мощный и дорогой для квартирных нужд

Примеры использования

• Защита главного входа в промышленный щит с питанием нескольких станков
• Отключение питания крупного асинхронного двигателя 30–45 кВт
• Щитовая защита на заводе по производству пластиков или металлоконструкций
• Распределительный пункт на объектах с высокой плотностью нагрузки - логистические терминалы, фабрики

Практические советы

• Выбирая AV POWER-1/3 80А 35кА TR, проверьте, чтобы посадочные размеры совпадали с DIN-рейкой вашего щита - стандартная ширина 36 мм на полюс
• При подключении кабелей сечением более 50 мм2 используйте наконечники - так снижается риск плохого контакта
• Если система требует удалённого контроля состояния, закажите индикатор отключения отдельно - он устанавливается поверх корпуса
• Для частых включений/выключений лучше выбрать устройство с моторным приводом - он продлит срок службы механики
• Не забудьте про температурный режим: при работе в холоде ниже −25C проверьте наличие конденсата внутри щита - это может вызвать пробой
• При замене расцепителя всегда отключайте питание - даже при отключенном положении рычага часть контактов остаётся под напряжением
