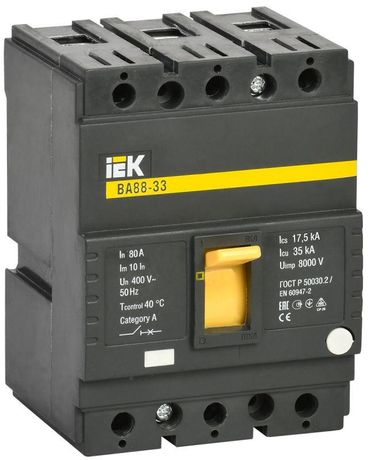

Выключатель автоматический 3п 80А 35кА ВА 88-33 KARAT IEK SVA20-3-0080 SVA20-3-0080-R SVA20-3-0080;SVA20-3-0080-R

Автоматический выключатель 3-полюсный 80А 35кА ВА88-33 от IEK предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Этот аппарат из серии KARAT подходит для установки в щитах промышленных объектов, где требуется надежное коммутирование нагрузок до 80 А. Артикулы sva20-3-0080 и sva20-3-0080-r соответствуют одному типу устройства.

Назначение и область применения

Автоматический выключатель 3-полюсный 80А 35кА ВА88-33 защищает трехфазные сети переменного тока с напряжением до 400 В. Он используется там, где важна быстрая реакция на аварийные ситуации: на входе оборудования, у групповых щитов, перед двигателями, насосами, компрессорами и другими мощными потребителями. Также применяется в системах с частыми включениями/выключениями благодаря наличию ручного привода и моторного привода.

Технические характеристики

• Номинальный ток: 80 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - управление всеми фазами одновременно;
• Номинальное напряжение: 400 В - работает в сетях 380–400 В AC;
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до этого значения;
• Тип расцепителя: электромагнитный и тепловой - обеспечивает двойную защиту: мгновенную при КЗ и задержанную при длительной перегрузке;
• Уставка срабатывания теплового расцепителя: 500 А - порог, при котором начинается отключение при перегрузке (это около 6,25×I_n, что выше стандарта для класса B);
• Уставка срабатывания магнитного расцепителя: 10In = 800 А - отключение происходит при токе короткого замыкания свыше 800 А;
• Степень защиты IP20 - предохраняет от доступа пальцев и крупных предметов, но не защищена от пыли и воды;
• Климатическое исполнение УХЛ3 - допускает работу при температурах от –40 C до +50 C, подходит для неотапливаемых помещений в холодных регионах;
• Монтаж на DIN-рейку: да - совместим со стандартными рейками шириной 35 мм;
• Способ монтажа: монтажная плата - возможно крепление через отверстия на основании, хотя чаще используется DIN-рейка;
• Моторный привод: да - позволяет удалённо включать/отключать выключатель через внешний механизм;
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже установленного уровня, защищает оборудование от работы при недостаточном питании;
• Вид привода: ручной - есть рычаг для ручного управления;
• Количество вспомогательных контактов: 0 - нельзя подключить сигнализацию состояния (вкл./откл.) без модификаций;
• Конструкция: выключатель в литом корпусе - прочный, герметичный, не требует обслуживания.

Совместимость и монтаж

Автоматический выключатель 3-полюсный 80А 35кА ВА88-33 легко устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно зафиксировать его за нижнюю часть корпуса. Монтажная плита позволяет закрепить его болтами, если необходимо исключить возможность соскальзывания. Подключение проводов осуществляется зажимами на верхних и нижних клеммах - рекомендуется использовать жилы сечением до 35 мм2. Обязательно соблюдать момент затяжки - слишком слабый контакт вызывает нагрев, слишком сильный - повреждает клеммы. Наличие моторного привода требует подвода управляющего напряжения (обычно 24…230 В AC/DC) к специальному разъёму - он предусмотрен, но не указан в базовой комплектации.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 80А 35кА ВА88-33 соответствует ГОСТ Р 50030.2, что гарантирует соответствие международным требованиям IEC 60947-2. Применение в промышленных условиях подтверждается сертификатами IEK. Высокая отключающая способность (35 кА) делает его подходящим для мест с высокими токами КЗ - например, рядом с силовым трансформатором. Отказ от вспомогательных контактов не влияет на безопасность, но ограничивает возможности автоматизации.

Преимущества

• Широкий диапазон рабочих температур (-40…+50 C) - можно применять даже в суровых климатических условиях;
• Наличие защиты по минимальному напряжению - предотвращает запуск оборудования при некорректном питании;
• Моторный привод - удобен для дистанционного управления в труднодоступных местах;
• Жесткий литой корпус - долговечен, не деформируется, не нуждается в ремонте;
• Чёткая уставка магнитного расцепления (10In) - хорошо сочетается с нагрузками типа M (двигатели), не давая ложных срабатываний;
• Поддержка двух методов монтажа - гибкость при сборке шкафов.

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток (AC);
• Степень защиты IP20 - нельзя устанавливать во влажных помещениях, на улице или в пыльных средах без дополнительной оболочки;
• Отсутствие вспомогательных контактов - невозможно реализовать сигнал “состояние” в системах АСУ ТП без доработки;
• Уставка теплового расцепителя 500 А - выше обычной для класса C/B, поэтому не оптимальна для чувствительных нагрузок (например, электроника);
• Не имеет функции регулировки - все уставки фиксированы, нельзя адаптировать под уникальные условия без замены аппарата.

Примеры использования

• Щит питания группы двигателей на заводе - три фазы, 80 А, защита от скачков и КЗ;
• Входной автомат в распределительном щите производственного цеха;
• Контур управления воздушными компрессорами с частотником - защита от просадки напряжения;
• Оборудование в неотапливаемом ангаре зимой - благодаря UHL3 сохраняет работоспособность при -35 C;
• Система с дистанционным управлением - моторный привод позволяет отключать нагрузку из центрального пункта.

Практические советы

• Выбирая этот автомат, проверьте расчетный ток КЗ в точке установки - если он близок к 35 кА, используйте только такой же или более высокий класс отключения;
• Если нужны сигналы состояния (включен/отключен), выбирайте аналог с вспомогательными контактами - модель sva20-3-0080-r отличается лишь наличием одного NO-контакта;
• При использовании моторного привода обязательно подключите источник питания согласно документации - неверное напряжение выводит его из строя;
• Не забудьте про посадочные размеры: ширина 3 полюса ≈ 54 мм - учтите место в щите;
• Для условий повышенной влаги или пыли - поместите выключатель внутрь корпуса с защитой IP54/IP65;
• Проверьте соответствие сечения кабеля - для 80 А лучше использовать медные жилы ≥ 25 мм2, особенно при длинных трассах.
