Привод поворотный ручной ПРП-1 к ВА 88-33 KARAT IEK SVA20D-PRP-1-1

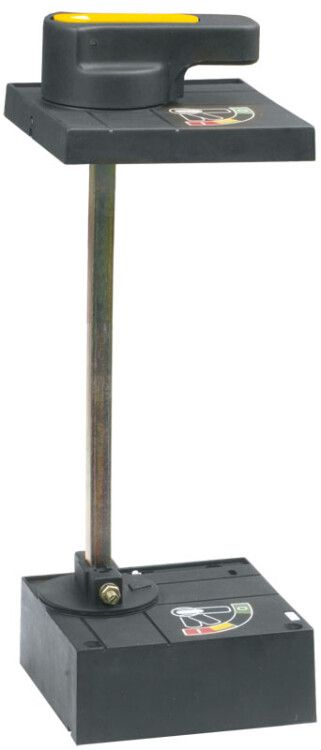

Привод ручной ПРП-1 160A для ВА88-33 - устройство для дистанционного управления автоматическими выключателями типа ВА88-33 через дверь распределительного щита. Произведён компанией IEK (ИЭК), артикул sva20d-prp-1-1, относится к серии KARAT.

Назначение и область применения

Привод ручной ПРП-1 160A для ВА88-33 позволяет управлять автоматическим выключателем без необходимости открывать дверцу шкафа. Он преобразует вращательное движение рукоятки в поступательное перемещение рычага выключателя - то есть, вы включаете/выключаете питание, просто повернув ручку снаружи. Подходит для установки в распределительных устройствах, щитах, ящиках, где требуется безопасная и удобная операция выключателем извне. Часто применяется на промышленных объектах, в цехах, на насосных станциях и других местах, где доступ к выключателю ограничен.

Технические характеристики

• Тип привода: ручной, поворотный
• Максимальный ток: 160 А (соответствует нагрузке выключателя ВА88-33)
• Тип тока: переменный
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Цвет корпуса: черный
• Совместимость: исключительно с автоматическими выключателями серии ВА88-33

Совместимость и монтаж

Привод ПРП-1 160A для ВА88-33 совместим только с выключателями ВА88-33. Монтируется либо прямо на корпус выключателя, либо на внутреннюю поверхность двери распределительного щита. Для установки необходимо совместить ось привода с валом выключателя - зазор между ними не должен превышать 5 мм. Крепление осуществляется болтами через фланец привода. Перед монтажом проверьте, что выключатель находится в положении «Выкл». После установки протестируйте ход рукоятки - он должен быть свободным, без заеданий.

Безопасность и стандарты

Привод соответствует требованиям ГОСТ Р 50030.2 и используется в системах, где соблюдается нормативная безопасность электроустановок. Конструкция обеспечивает механическую изоляцию между пользователем и токоведущими частями. Напряжение питания не применяется - привод полностью механический, поэтому не требует внешнего энергоснабжения.

Преимущества

• Не требует подключения к сети - работает без электропитания
• Обеспечивает безопасную операцию: персонал не контактирует с токоведущими элементами внутри щита
• Устойчив к запылению и влаге благодаря исполнению УХЛ3
• Простой и надёжный механизм - минимум деталей, мало обслуживания
• Стандартная совместимость с популярными выключателями ВА88-33

Ограничения применения

• Не подходит для автоматических выключателей других серий - даже аналогичных по току
• Не предназначена для частых циклов включения/выключения - не рекомендуется использовать как замену кнопочному управлению
• Не имеет защиты от случайного включения - при необходимости используйте дополнительные замки или предохранительные колпаки
• Не следует применять в средах с постоянным воздействием открытого пламени, агрессивных паров или масла

Примеры использования

• Щитовая в цеху с несколькими станками - чтобы отключить питание одного участка, не вскрывая весь щит
• Насосная станция - быстрый сброс при аварии без доступа к внутренним контактам
• Подземный кабельный коллектор - управление выключателем через дверь, когда внутри тесно или сыро
• Распределительный пункт на объекте с высокой степенью безопасности - снижение риска поражения током

Практические советы

• При монтаже на дверь - убедитесь, что толщина двери не превышает 8 мм; при большей толщине потребуется удлинительная втулка (не входит в комплект)
• Проверяйте соответствие длины вала привода и вала выключателя - не допускайте перегрузки механизма
• При эксплуатации в пыльных помещениях периодически очищайте рукоятку и ось от грязи - это продлит срок службы
• Запрещено использовать привод с выключателями, имеющими электромагнитные расцепители - они требуют другого типа управления
• Артикул sva20d-prp-1-1 - единственный рабочий номер для этого привода в серии KARAT от IEK (ИЭК); другие артикулы не гарантируют совместимость
