Выключатель автоматический 3п 125А 35кА ВА 88-33 KARAT IEK SVA20-3-0125 SVA20-3-0125;SVA20-3-0125-R SVA20-3-0125-R

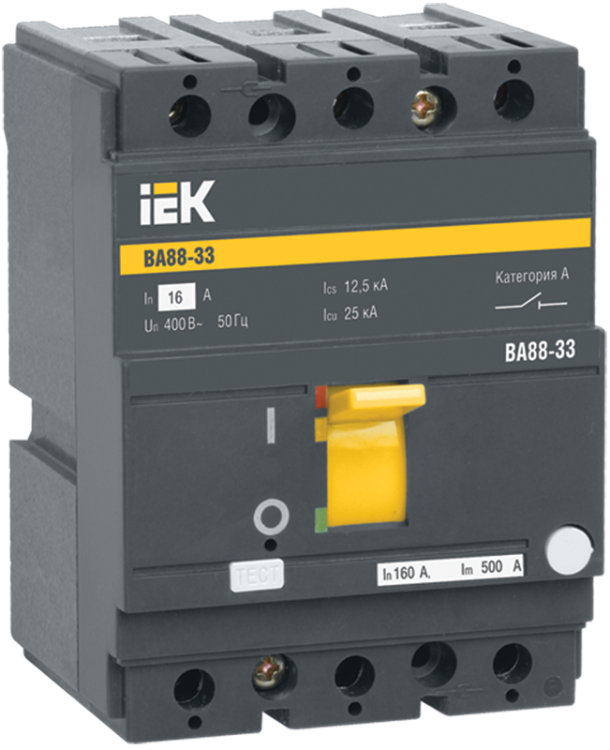

Автоматический выключатель ВА88-33 3Р 125А 35кА -R - это надёжное устройство от бренда IEK из серии KARAT, предназначенное для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Подходит для установки на DIN-рейку в распределительных щитах промышленных объектов, где требуется высокая коммутационная способность и устойчивость к широкому диапазону температур.

Назначение и область применения

Автоматический выключатель ВА88-33 3Р 125А 35кА -R используется для защиты силовых цепей переменного тока с напряжением до 400 В. Он обеспечивает безопасную работу оборудования за счёт автоматического отключения при аварийных ситуациях: перегреве проводников, коротком замыкании или значительном падении напряжения. Также позволяет выполнять ручное включение и отключение нагрузки. Применяется в системах питания станков, насосов, компрессоров, конвейеров и других промышленных потребителей с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 125 А - максимальный постоянный ток, который выключатель может длительно проводить без повреждений;
• Число полюсов: 3 - защита трёх фаз одновременно;
• Номинальное напряжение: 400 В AC - работает в сетях с напряжением до 400 В переменного тока;
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до 35 тысяч ампер;
• Тип расцепителя: электромагнитный и тепловой - сочетает быстрое реагирование на КЗ и задержанное отключение при перегрузке;
• Уставка магнитного расцепителя: 10 In (1250 А) - сработает при токе в десять раз выше номинала, что соответствует типу “C” для защиты двигателей;
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже допустимого уровня, предотвращая самозапуск оборудования после восстановления сети;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли - требует установки внутри закрытого шкафа;
• Климатическое исполнение: УХЛ3 - рассчитан на эксплуатацию в помещениях с умеренным и холодным климатом, без воздействия осадков и повышенной влажности;
• Диапазон рабочих температур: от –40 C до +50 C - сохраняет работоспособность даже в неотапливаемых зонах;
• Монтаж на DIN-рейку: да - совместим со стандартными рейками типа TS35;
• Конструктивное исполнение: встроено в тычное исполнение - позволяет легко менять устройство без демонтажа всей системы;
• Тип изделия: выключатель автоматический в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям;
• Вид привода: ручной - управление осуществляется через рычаг на лицевой стороне;
• Моторный привод: да - возможность подключения внешнего электропривода для удалённого управления (не входит в базовую комплектацию);
• Способ монтажа: монтажная плата - устройство крепится на платформу/панель, а не прямо на рейку (смотрите раздел монтажа);
• Количество вспомогательных контактов: 0 - нет сигналов состояния включения/отключения, нельзя использовать для контроля в системах автоматизации без доработки.

Совместимость и монтаж

Автоматический выключатель ВА88-33 3Р 125А 35кА -R имеет специфическую конструкцию: хотя он указан как подходящий для DIN-рейки, его способ монтажа - «монтажная плата». Это значит, что устройство не просто вставляется в рейку, а крепится болтами или другими средствами на жесткую поверхность. Перед установкой проверьте наличие места под габариты устройства и достаточные зазоры для теплоотвода. Для работы с моторным приводом необходимо дополнительно заказывать приводной модуль и правильно подключить его согласно схеме производителя. Отсутствие вспомогательных контактов исключает использование этого аппарата в системах SCADA без установки внешних реле сигнализации.

Безопасность и стандарты

Автоматический выключатель ВА88-33 3Р 125А 35кА -R соответствует требованиям ГОСТ Р 50030.2, которые определяют правила безопасности для и контроллеров. Серия KARAT прошла сертификацию в рамках ЕАЭС и рекомендована для применения в промышленных электроустановках России и стран СНГ. Наличие защиты по минимальному напряжению соответствует требованиям по предотвращению опасного самозапуска технологического оборудования после аварийного отключения.

Преимущества

• Высокая отключающая способность (35 кА) делает её подходящей для мощных промышленных объектов с большими потенциальными токами КЗ;
• Широкий диапазон рабочих температур (-40…+50 C) позволяет применять устройство в условиях сурового климата;
• Функция защиты от недопустимого снижения напряжения увеличивает безопасность производства и продлевает срок службы чувствительного оборудования;
• Втычное исполнение ускоряет замену при отказе - достаточно вытащить старый аппарат и вставить новый;
• Поддержка моторного привода открывает возможности для автоматизированного управления без необходимости физического доступа к щиту.

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP20 требует установки в закрытые шкафы;
• Отсутствие вспомогательных контактов ограничивает интеграцию в системы автоматизации без дополнительных решений;
• Не подходит для постоянного использования в качестве частотного регулятора или частого ручного включения/выключения более 10–15 раз в час - это снизит долговечность контактной группы;
• Не применяется в цепях постоянного тока - только для переменного тока (AC);
• Не следует использовать в средах с высокой запылённостью, взрывоопасных зонах или при наличии химически активных паров - не предусмотрена защита против этих факторов.

Примеры использования

• Щитовая автоматики на заводе по производству пластиковых изделий - защита двигателя экструдера;
• Распределительный щит на логистическом терминале - питание конвейерной ленты и насосов;
• Объекты ЖКХ в регионах с зимними минусами - защита насосных групп в неотапливаемых помещениях;
• Производственные линии с высокими пусковыми токами - двигатель с I_пуск ≈ 6–8×I_ном, где уставка 10In идеально подходит.

Практические советы

• Выбирая этот автомат, обязательно сверьте расчетный ток КЗ в вашей точке подключения - если он превышает 35 кА, используйте другое устройство;
• При использовании моторного привода убедитесь, что источник питания привода соответствует заявленным параметрам (обычно 24 В DC или 220 В AC);
• Проверьте посадочные размеры перед монтажом - хоть устройство и втычное, его основание требует плотного крепления на плиту без люфтов;
• Если нужна сигнализация состояния (вкл./откл.), установите рядом реле контроля положения или выберите аналог с вспомогательными контактами;
• Для условий с частыми колебаниями напряжения - убедитесь, что порог срабатывания защиты по минимальному напряжению установлен в соответствии с требованиями вашего оборудования.
