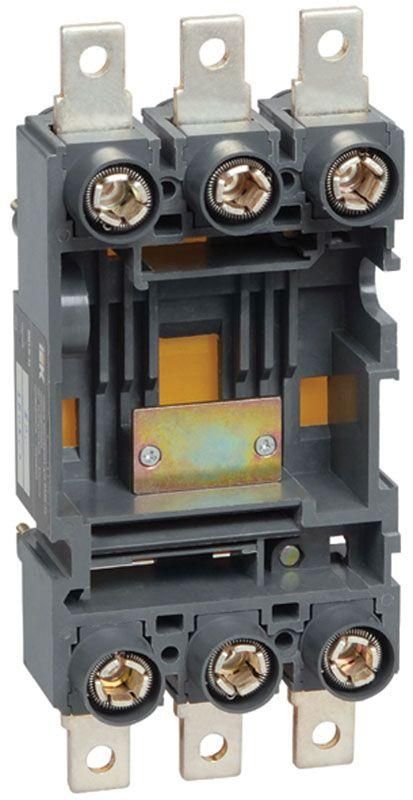

Панель ПМ1/П-33 втычная с передним присоединением для установки ВА88-33 | SVA20D-PM1-P IEK

Панель втычная ПМ1/П-33 с передним присоединением для установки ВА88-33 от IEK (ИЭК), артикул sva20d-pm1-p, предназначена для удобной замены автоматических выключателей серии ВА88-33 без демонтажа проводов - особенно полезна при обслуживании главных распределительных щитов и УРД.

Назначение и область применения

Панель втычная ПМ1/П-33 используется для перевода стационарных автоматических выключателей ВА88-33 в втычное исполнение. Это позволяет быстро извлекать и менять выключатель во время планового обслуживания, ремонта или аварийного отключения - без отсоединения силовых кабелей. Применяется в главных распределительных щитах, вводно-распределительных устройствах (ВРУ) и щитах управления на объектах промышленного и коммерческого назначения.

Технические характеристики

• Номинальный ток: 160 А - поддерживает нагрузки до этого значения без перегрева;
• Количество полюсов: 3 - совместим с трёхполюсными автоматическими выключателями ВА88-33;
• Тип присоединения: болтовое - надёжная фиксация проводов через зажимы на тыльной стороне панели;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность и наличие конденсата;
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию при соблюдении условий монтажа и эксплуатации.

Совместимость и монтаж

Панель втычная ПМ1/П-33 совместима исключительно с автоматическими выключателями серии ВА88-33. Для установки требуется предварительно закрепить панель на DIN-рейке или жестком основании внутри шкафа. Автоматический выключатель ВА88-33 вставляется в панель спереди - контакты автоматически соединяются с контактами панели при полном заходе. Болтовые зажимы на задней стенке используются для подключения входящих и выходящих кабелей. Подключение выполняется после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 50030.2 и обеспечивает видимый разрыв цепи при извлечении выключателя - что важно для безопасности при проведении профилактики. Конструкция исключает случайное включение при отсоединенном аппарате. Материалы корпуса - самозагасающие пластиковые композиты, устойчивые к механическому воздействию и химическим средам.

Преимущества

• Замена выключателя занимает менее 5 минут - не требует переподключения проводов;
• Снижение времени простоев оборудования при техобслуживании;
• Защита от ошибочного подключения - панель имеет механическую блокировку, препятствующую частичному введению аппарата;
• Стандартная форма и габариты позволяют использовать её в типовых шкафах без доработки конструкции.

Ограничения применения

• Не применяется с другими сериями автоматов - даже аналогичными по току (например, ВА47, АЕ20);
• Не предназначен для работы вне помещений без защиты от осадков и прямого солнца;
• Не рекомендовано использование в условиях постоянных ударных нагрузок или вибраций выше нормы - возможна потеря контакта;
• Подключение кабелей сечением более 50 мм2 не предусмотрено - необходимо выбирать подходящие провода.

Примеры использования

• Главный распределительный щит завода - замена вышедшего из строя автомата ВА88-33 без остановки всей линии;
• Щит управления насосной станцией - регулярная диагностика и замена защитных устройств;
• Объекты с высокой требовательностью к бесперебойности - торговые центры, больницы, серверные комнаты.

Практические советы

• Перед установкой проверьте, чтобы глубина шкафа позволяла полностью вставить выключатель - минимальный зазор 120 мм;
• При затяжке болтов используйте динамометрический ключ - переусиливать нельзя, можно повредить контактные площадки;
• Проверяйте состояние контактов панели каждые 6–12 месяцев - при нагреве или потемнении замените элемент;
• При использовании в сыром помещении - дополнительно герметизируйте места ввода кабелей;
• Панель втычная ПМ1/П-33 от IEK (ИЭК) - единственный вариант для модернизации старых щитов с ВА88-33 без полной замены системы.
